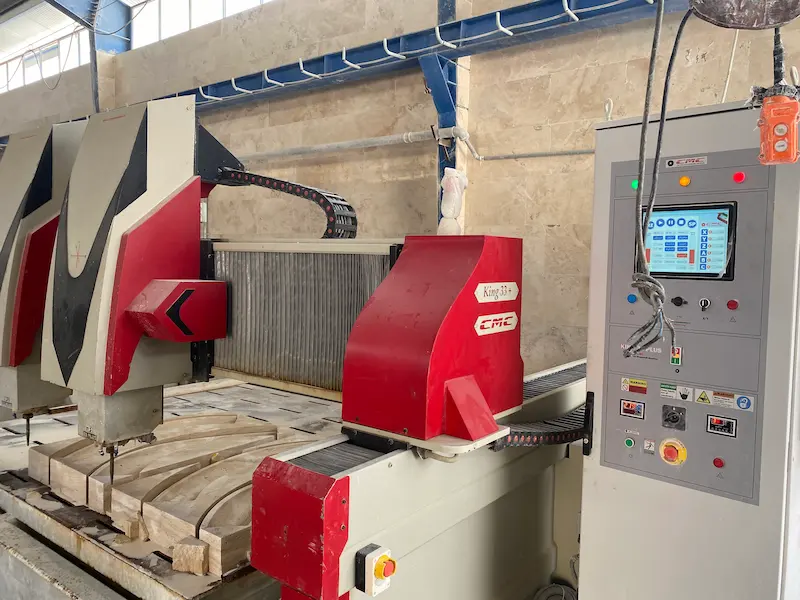

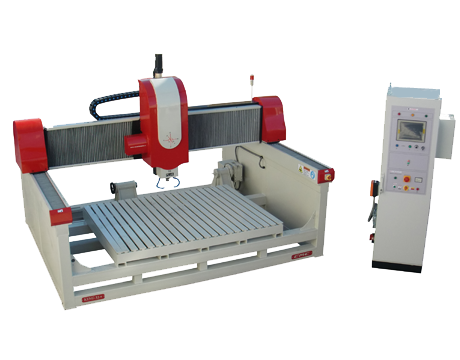

دستگاه CNC چهار محور حکاکی و پیکر تراشی بر روی سنگ مدل King 33 Plus [مجهز به دیسک خشن تراش]

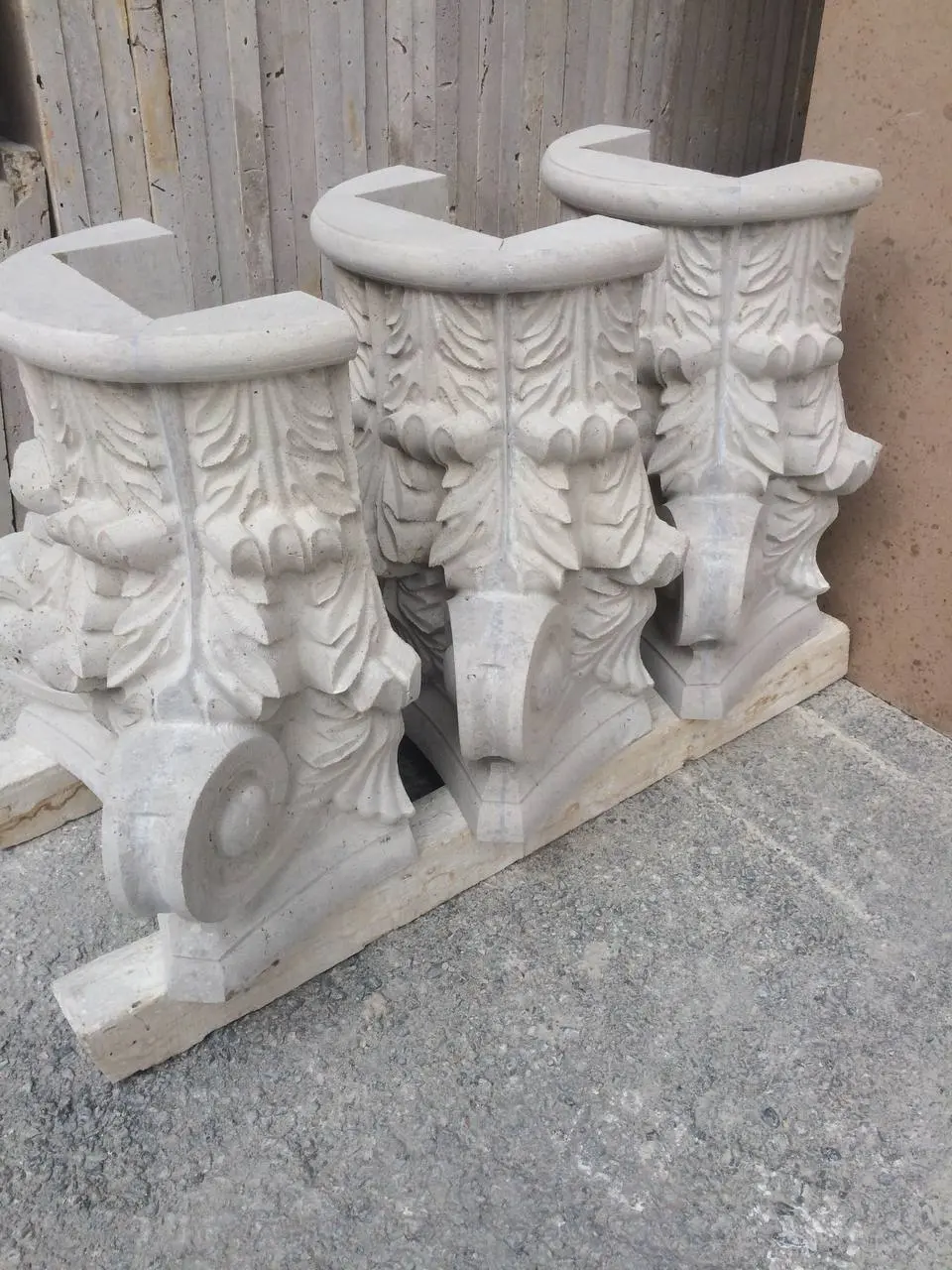

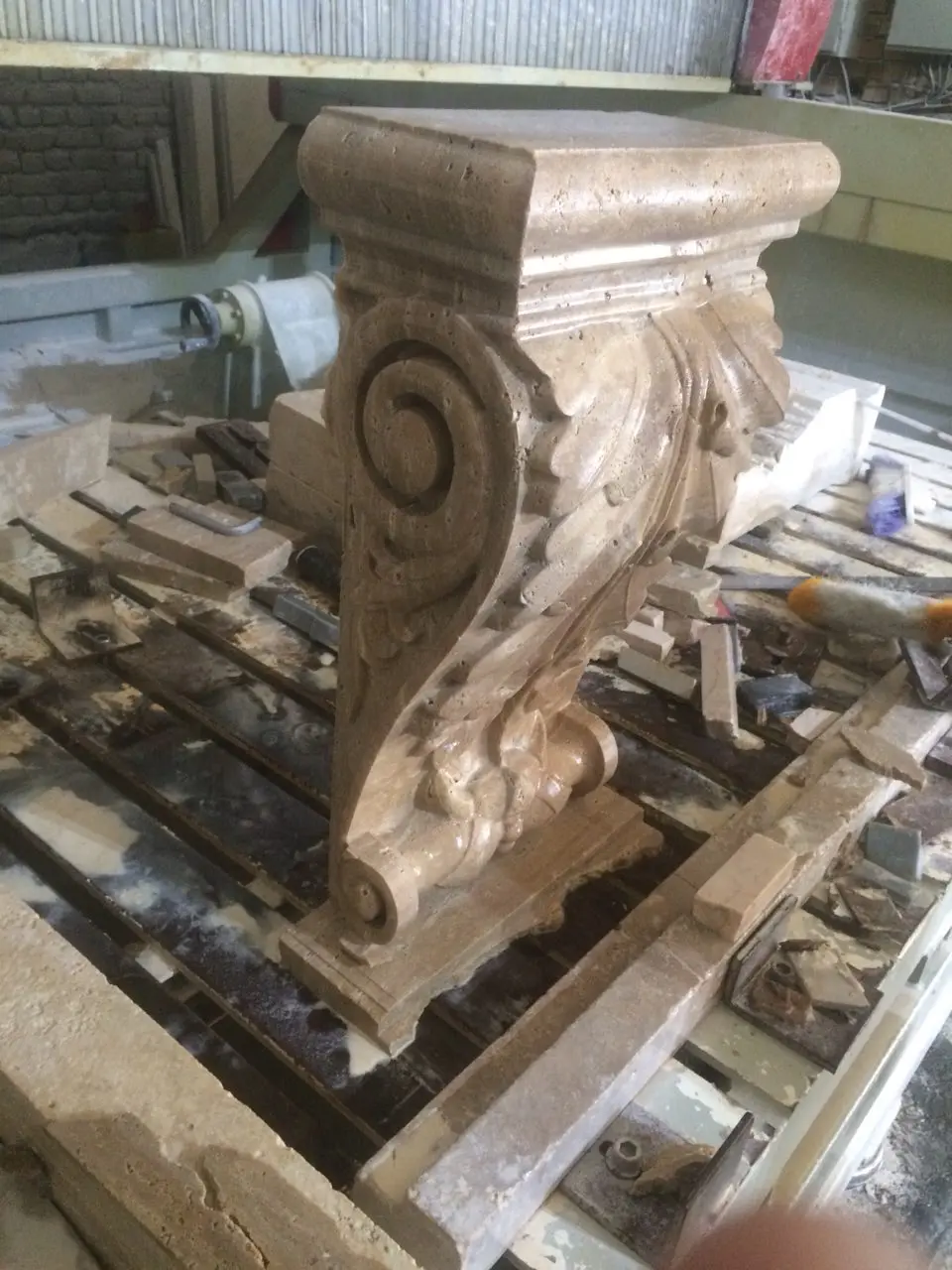

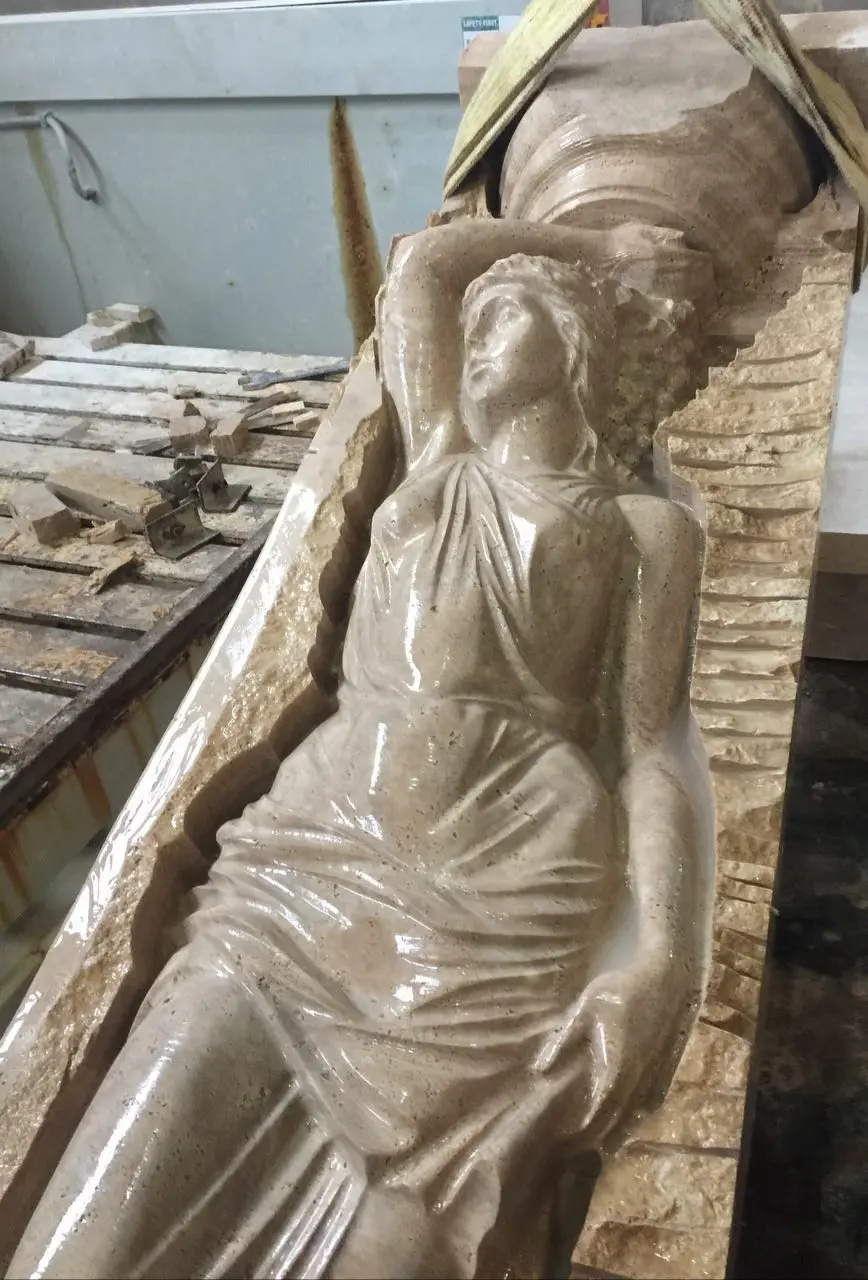

King 33 Plus یک دستگاه CNC چهار محور همزمان سنگ است که با ترکیب میز کار تخت و روتاری افقی، امکان ماشین کاری طیف گسترده ای از پروژه های سنگی را در یک دستگاه فراهم می کند. این دستگاه برای تولید انواع ستون، نیم ستون، سر ستون، مجسمه، گلدان سنگی، قطعات دکوراتیو، سنگ مزار، نماهای رومی، تابلوهای سنگی، ابزار نما و انواع پروژه های سه بعدی طراحی شده و انتخابی ایده آل برای کارگاه هایی است که به دنبال یک دستگاه چند منظوره و حرفه ای هستند.

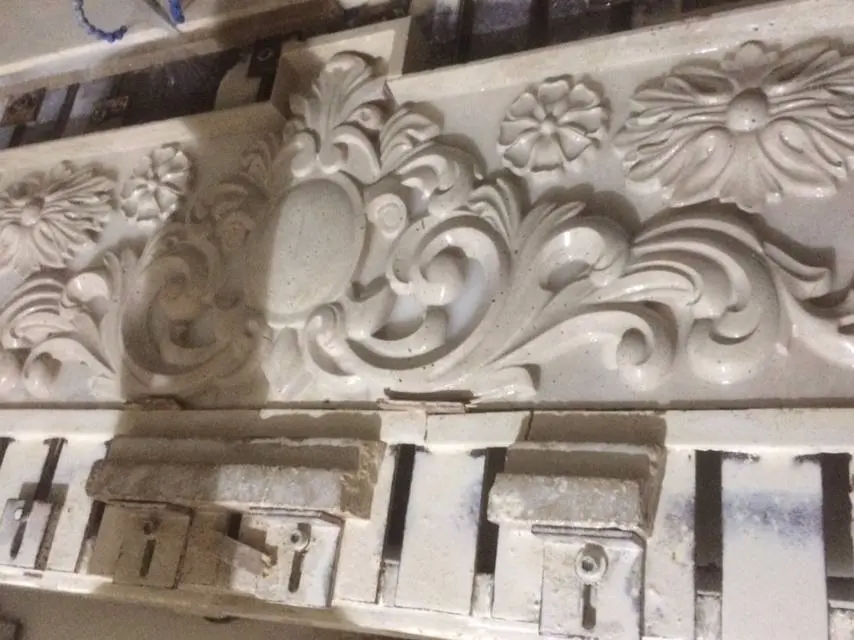

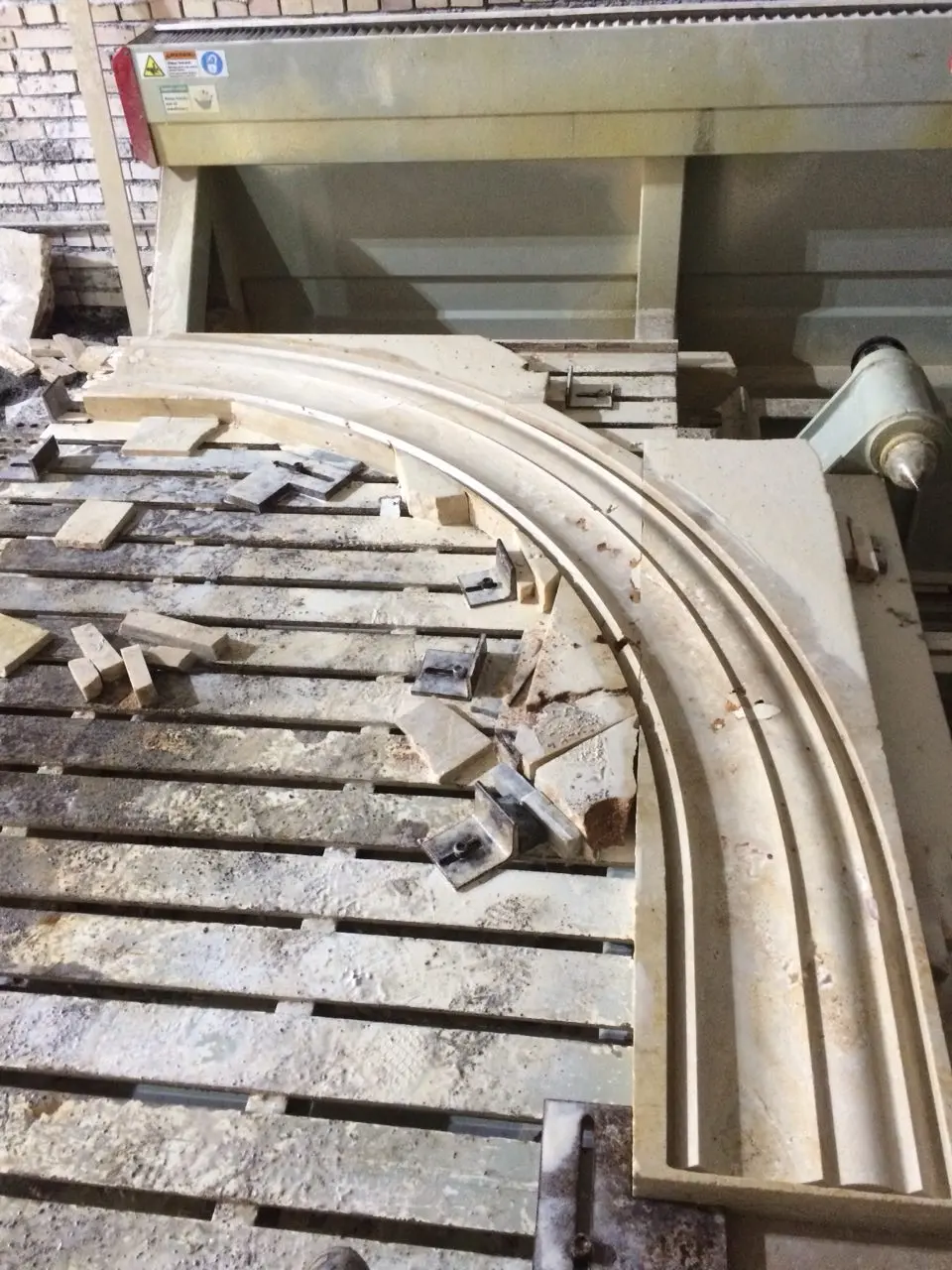

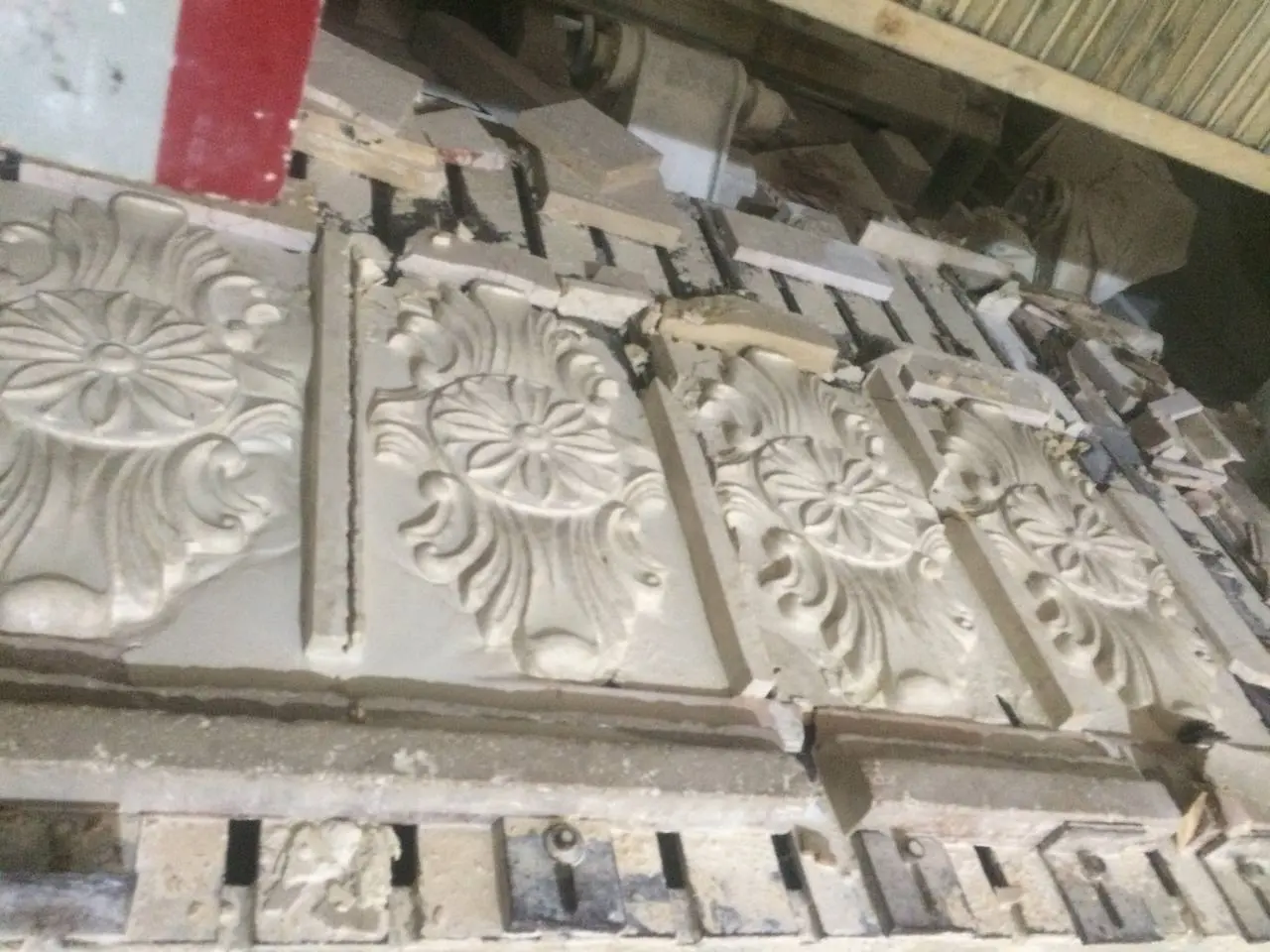

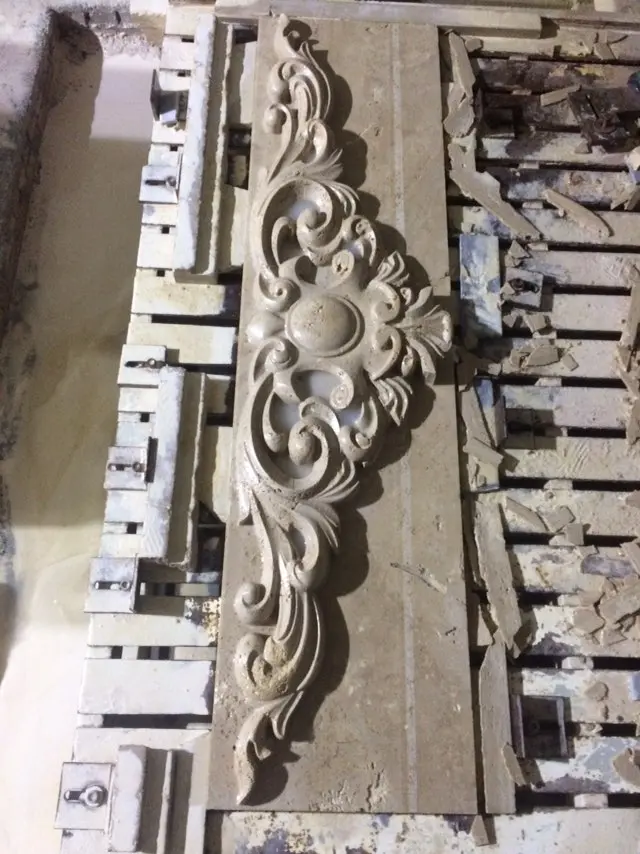

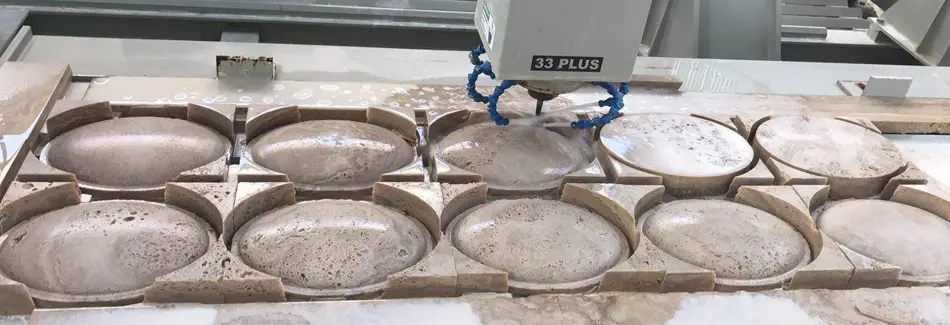

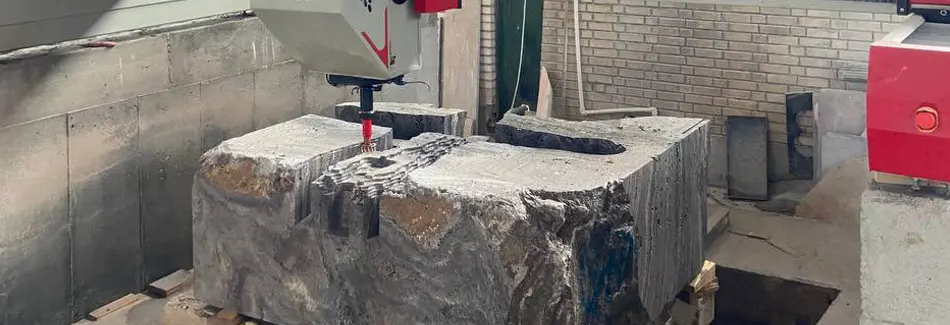

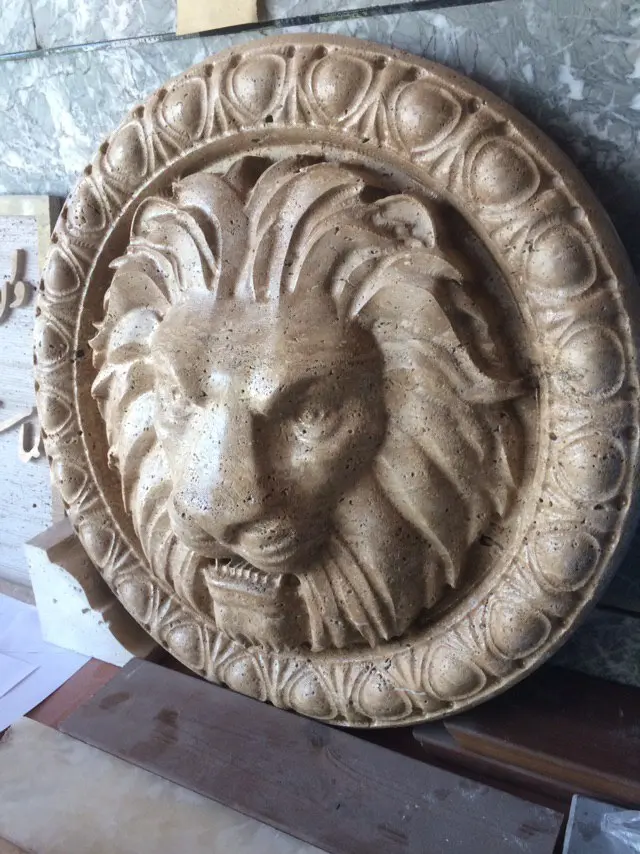

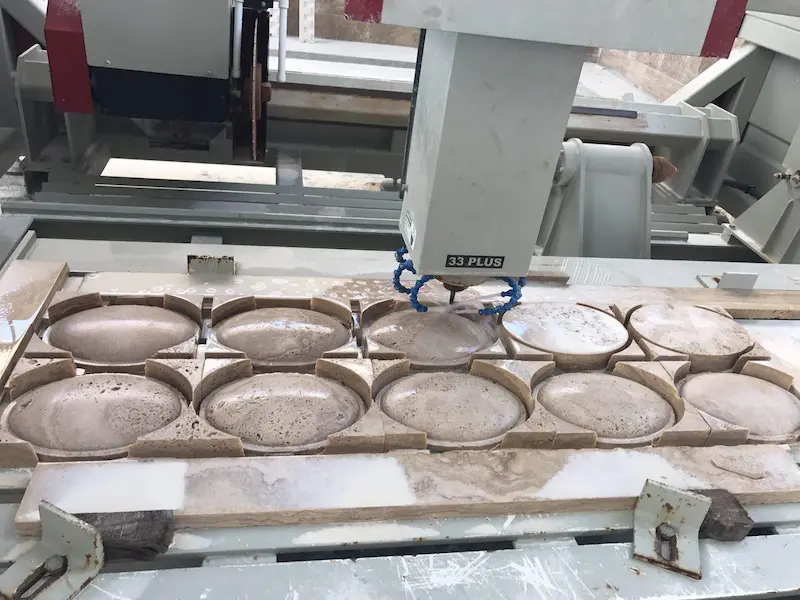

میز کار تخت دستگاه با ابعاد ۱۵۰ × ۲۵۰ سانتی متر و کورس حرکتی ۶۰ سانتی متر در محور Z، فضای مناسبی برای اجرای انواع پروژه های دو بعدی و سه بعدی فراهم می کند. این بخش از دستگاه قابلیت تولید انواع نماهای رومی، کتیبه، تابلوهای سنگی، قطعات دکوراتیو، روشویی، قطعات معماری، نقش برجسته و انواع پروژه های CNC را با دقت بسیار بالا دارد.

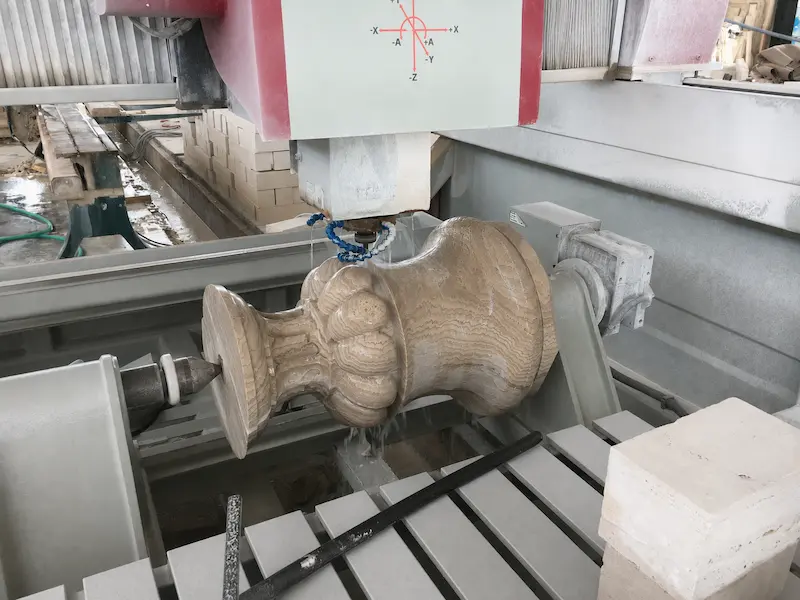

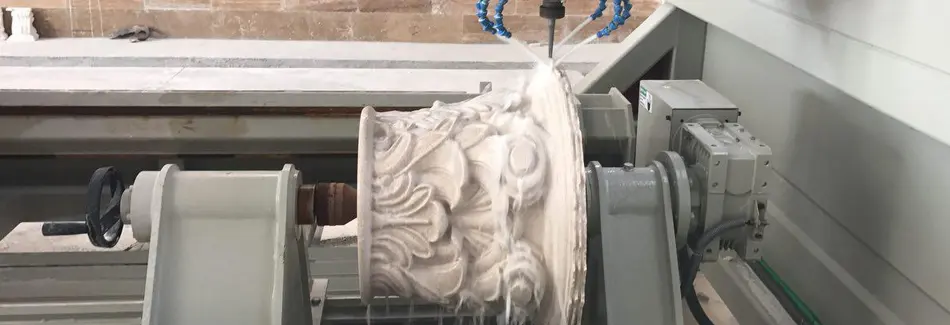

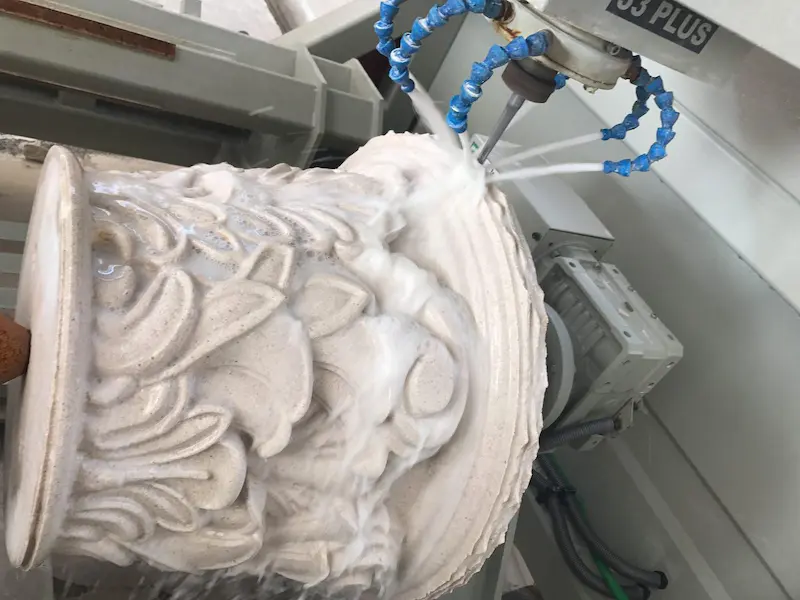

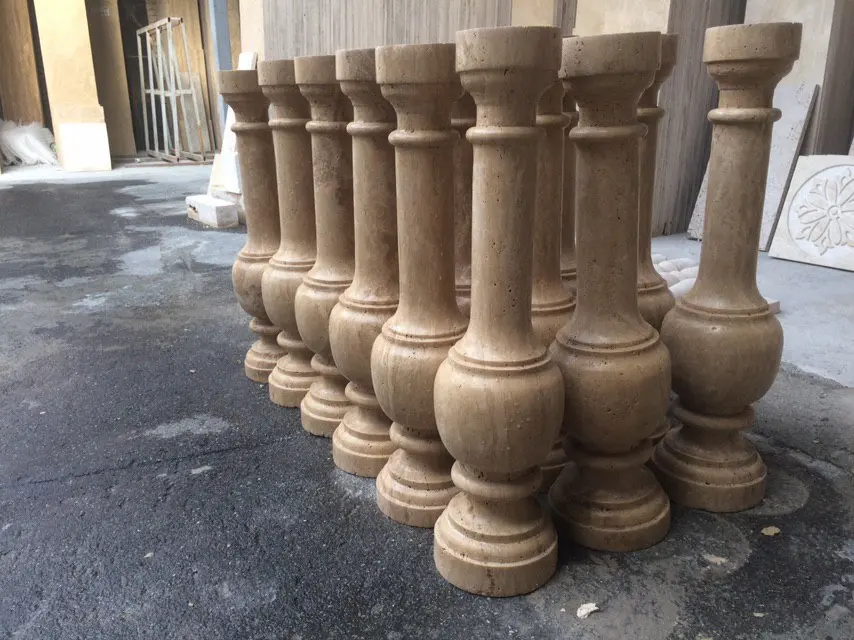

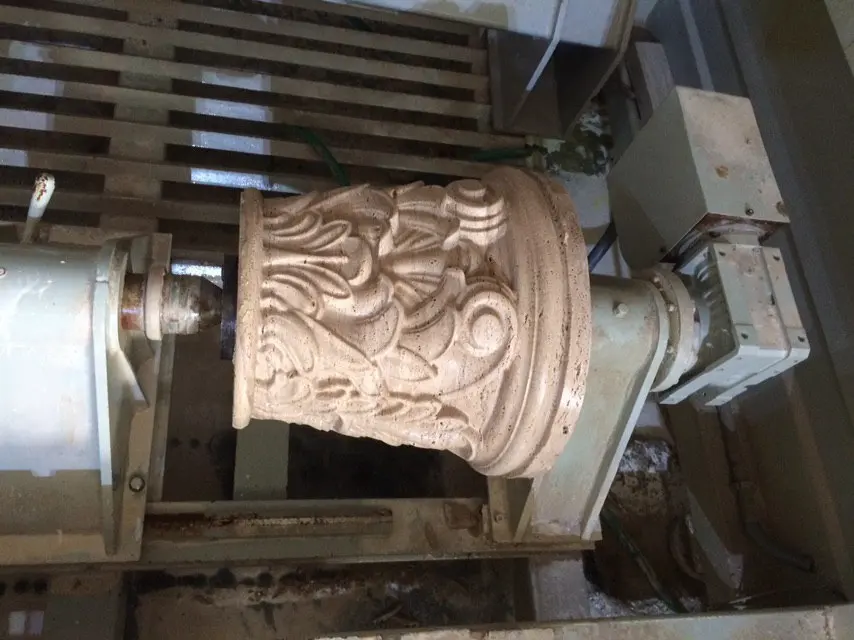

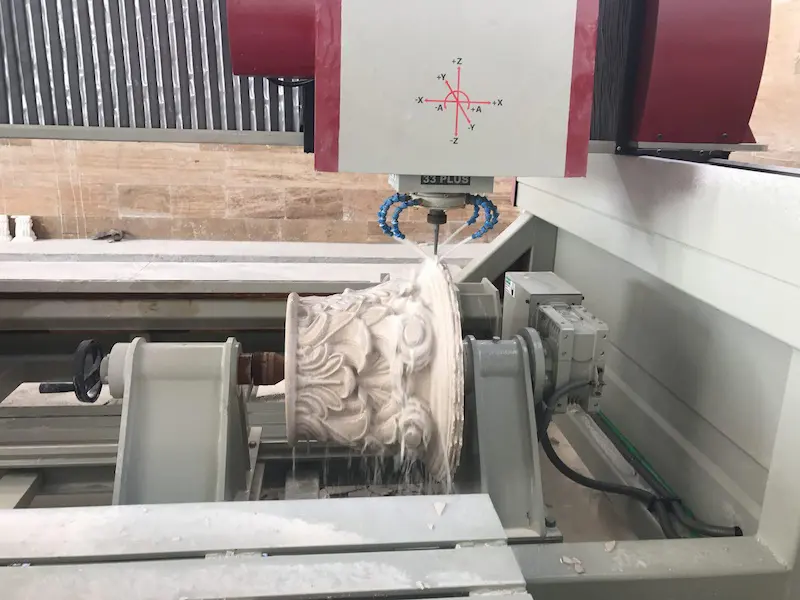

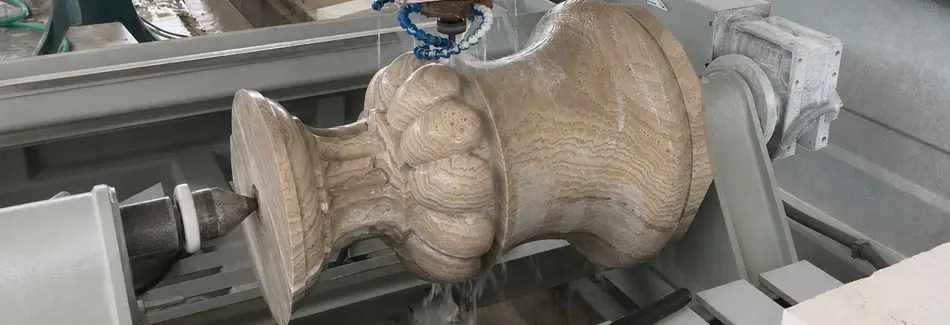

در کنار میز تخت، دستگاه به یک روتاری افقی صنعتی مجهز شده است که قابلیت ماشین کاری قطعاتی تا ۷۰ سانتی متر قطر و ۲ متر طول را دارد. کنترل همزمان چهار محور این امکان را فراهم می کند که انواع ستون های کلاسیک، نیم ستون، سر ستون، مجسمه، پایه چراغ، گلدان سنگی، احجام هنری و سایر قطعات دوار با دقت بسیار بالا و کیفیت یکنواخت تولید شوند.

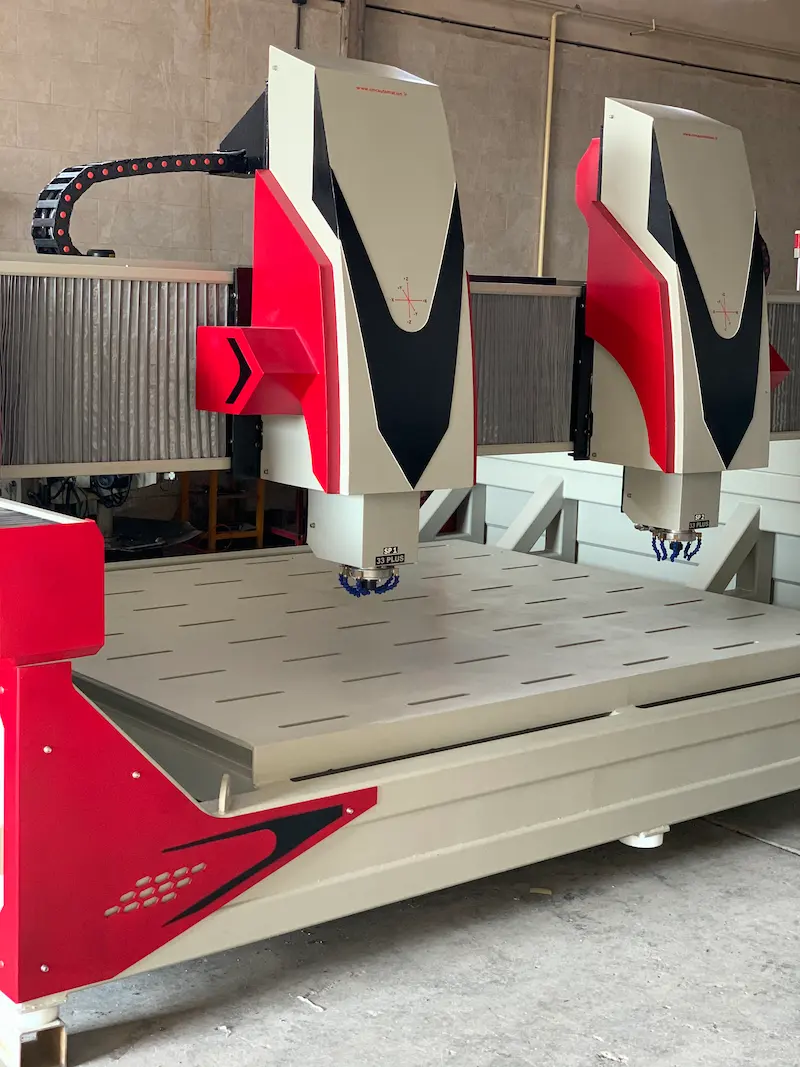

عملیات ماشین کاری توسط اسپیندل قدرتمند ایتالیایی انجام می شود که به صورت سفارشی از یک اسپیندل تا چهار اسپیندل قابل ارائه است. این قابلیت به مشتری اجازه می دهد متناسب با ظرفیت تولید مورد نیاز خود، دستگاه را سفارش دهد. در نسخه های چند اسپیندل، امکان ماشین کاری همزمان چند قطعه روی میز کار وجود دارد که باعث افزایش چشمگیر ظرفیت تولید، کاهش زمان ساخت و کاهش هزینه تمام شده هر قطعه می شود.

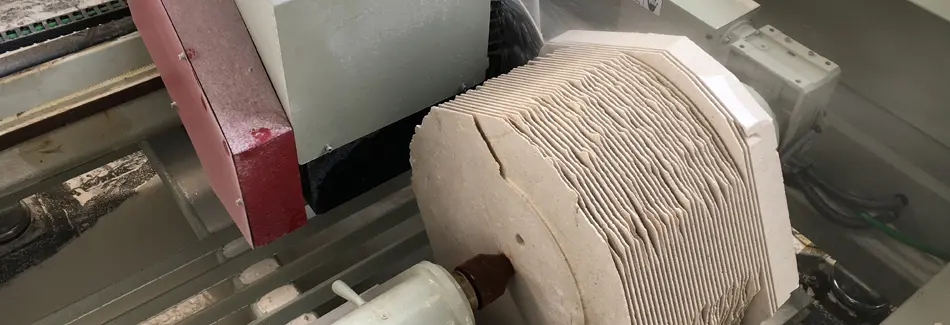

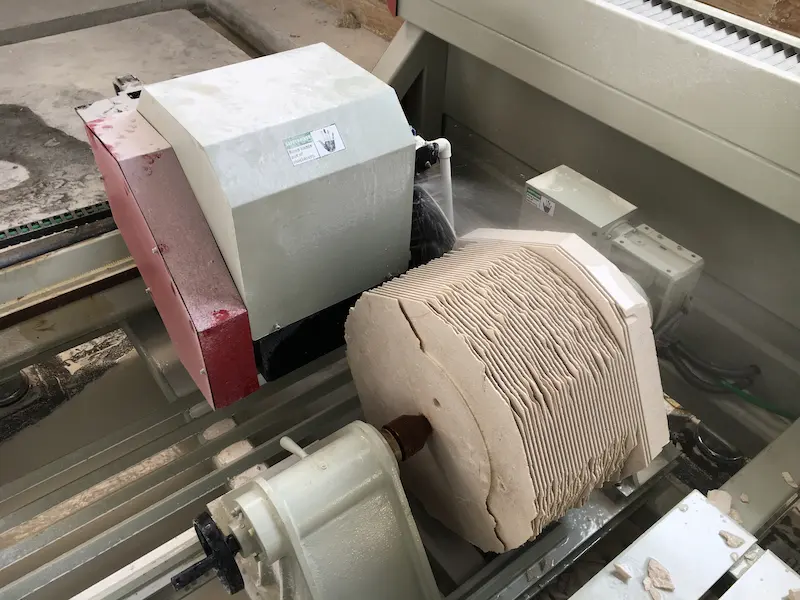

برای افزایش سرعت تولید قطعات حجیم، در انتهای دستگاه یک سیستم خشن تراشی مجهز به دیسک ۵۰ سانتی متری نصب شده است. این مجموعه ابتدا حجم زیادی از سنگ را با سرعت بالا حذف می کند و پس از آن، اسپیندل عملیات پرداخت نهایی و اجرای جزئیات مدل را انجام می دهد. این روش علاوه بر کاهش چشمگیر زمان ماشین کاری، استهلاک ابزار را نیز کاهش داده و بهره وری دستگاه را در تولید قطعات بزرگ افزایش می دهد.
تمامی محورهای دستگاه توسط سروو موتورهای صنعتی و بال اسکروهای دقیق کنترل می شوند. استفاده از بال اسکرو به جای سیستم های معمول، حرکت نرم، بدون لقی، سریع و بسیار دقیق محورها را تضمین کرده و کیفیت ماشین کاری را در پروژه های طولانی و پیچیده حفظ می کند. این ساختار علاوه بر افزایش دقت، باعث کاهش استهلاک مکانیکی و افزایش عمر مفید دستگاه می شود.
شاسی دستگاه از استراکچر فولادی سنگین و مهندسی شده ساخته شده است تا در برابر ارتعاشات ناشی از ماشین کاری سنگ های سخت مانند گرانیت، تراورتن، مرمریت، مرمر، چینی، اونیکس، کوارتز و سنگ های مصنوعی مقاومت بالایی داشته باشد. این استحکام موجب افزایش دقت، کیفیت سطح نهایی و پایداری دستگاه در تولید مداوم می شود.
همانند سایر ماشین آلات CMC Automation، این دستگاه نیز به کامپیوتر صنعتی بدون فن، تابلو برق حرفه ای مجهز به کولر، سیستم عیب یابی هوشمند و تجهیزات الکتریکی صنعتی با کیفیت مجهز شده است. همچنین خریداران دستگاه به سامانه آموزش آنلاین CMC24.ir دسترسی خواهند داشت تا آموزش کامل طراحی پروژه، برنامه نویسی، تولید G-Code، اپراتوری دستگاه و اجرای پروژه های عملی را به صورت مرحله به مرحله فرا گرفته و در کنار پشتیبانی تخصصی تیم CMC Automation، در کوتاه ترین زمان به یک اپراتور حرفه ای تبدیل شوند.
خصوصيات دستگاه :
سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش) و گیربکس سیاره ای
ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
مجهز به سیستم ریل و واگن استاندارد تايوان
مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL…..
قابليت برش و حكاكي تخت ، سه بعدي و پیکرتراشی
استفاده از وكيوم جهت ثابت كردن قطعه كار بر روي سطح ميز (در صورت سفارش)
دارای نرم افزار کنترلی تمام فارسی به همراه اطلاعات آموزشی
مجهز به سیستم سه محوره خشن تراش با قابلیت بکارگیری از دیسک قطر 500

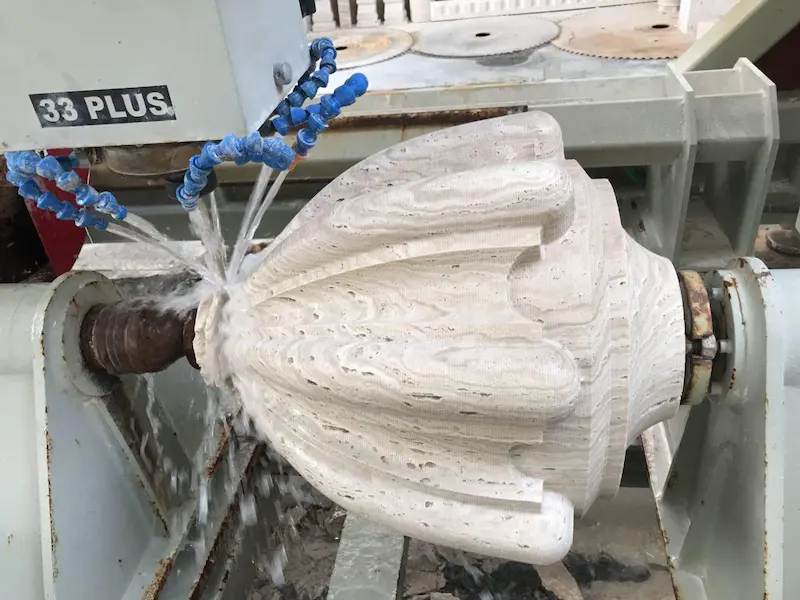

مجهز به سيستم پاشش آب جهت كار بر روي سنگ
استفاده از سیستم آكاردئون (كاور محورها)
استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب جلوگیری از صدمه زدن به دستگاه و قطعه کار و ابزار
سرعت بالاي محورها حداكثر 15000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر
امكان حکاکی آبنما و حوض های سنگی تا عمق 600 میلیمتر و ابعاد 2500 * 1500 میلیمتر (قابلیت تحمل وزن تا 2000 کیلوگرم)
امکان تراش مجسمه تا قطر 700 میلیمتر و طول 2000 میلیمتر (قابلیت تحمل وزن تا 1000 کیلوگرم)
