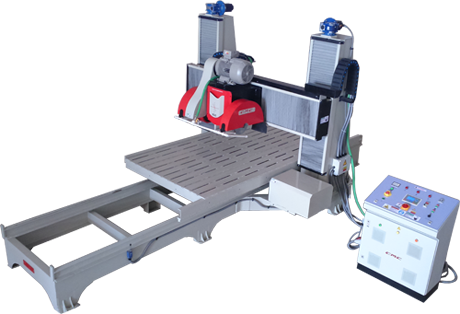

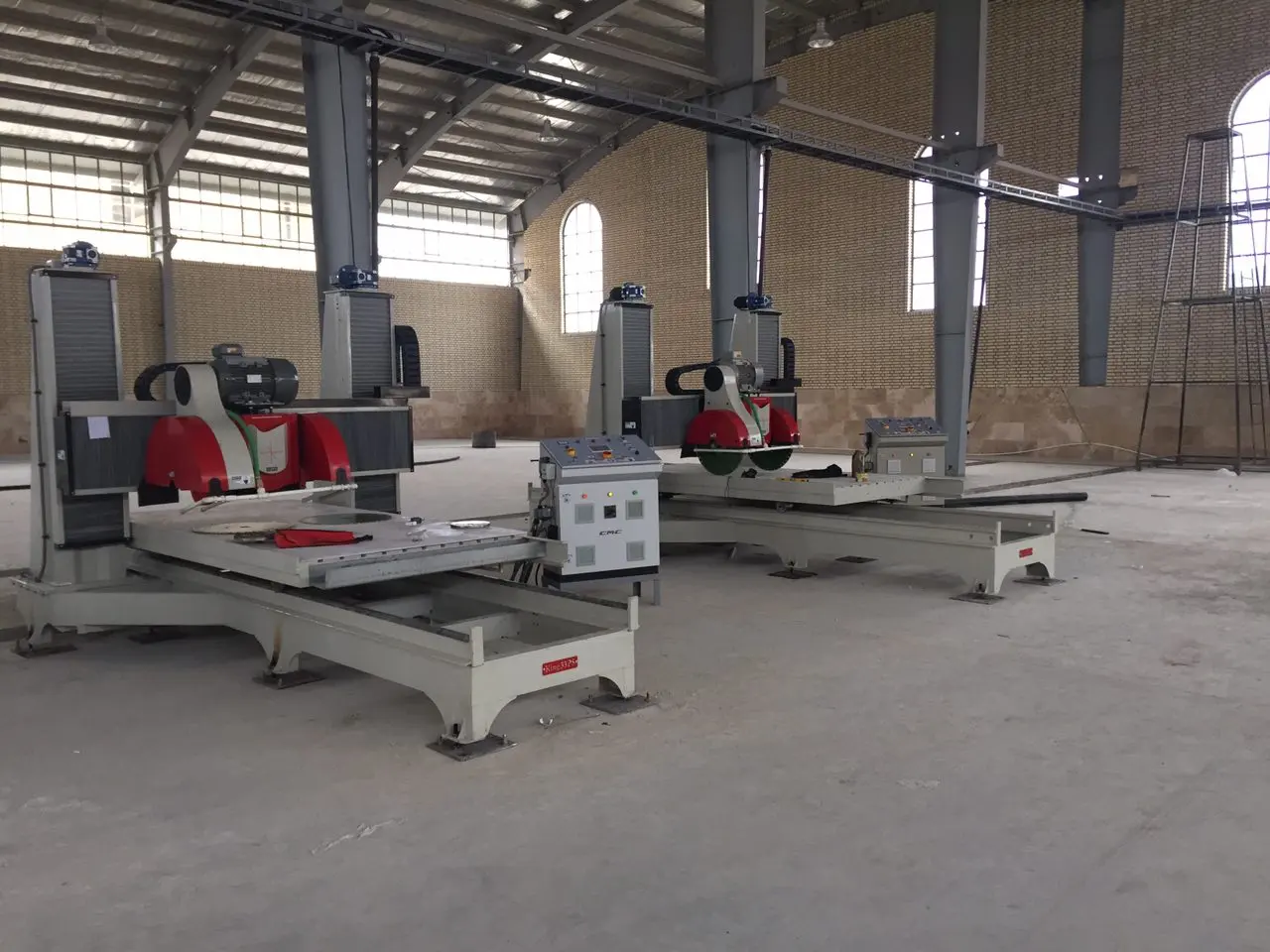

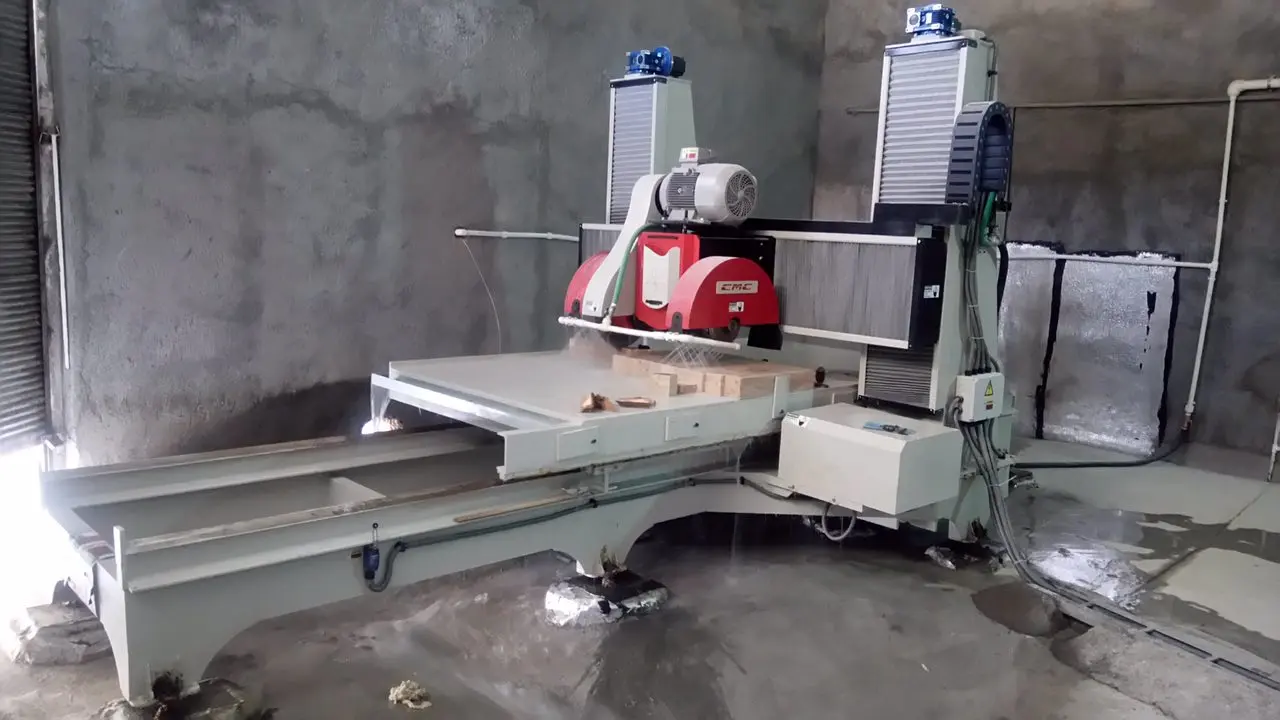

دستگاه CNC سه محور پروفیل زن سنگ دو دیسک دروازه ای مدل King 33-PS

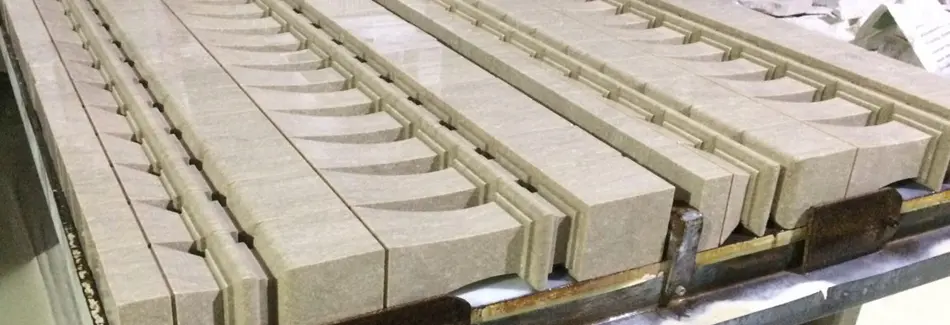

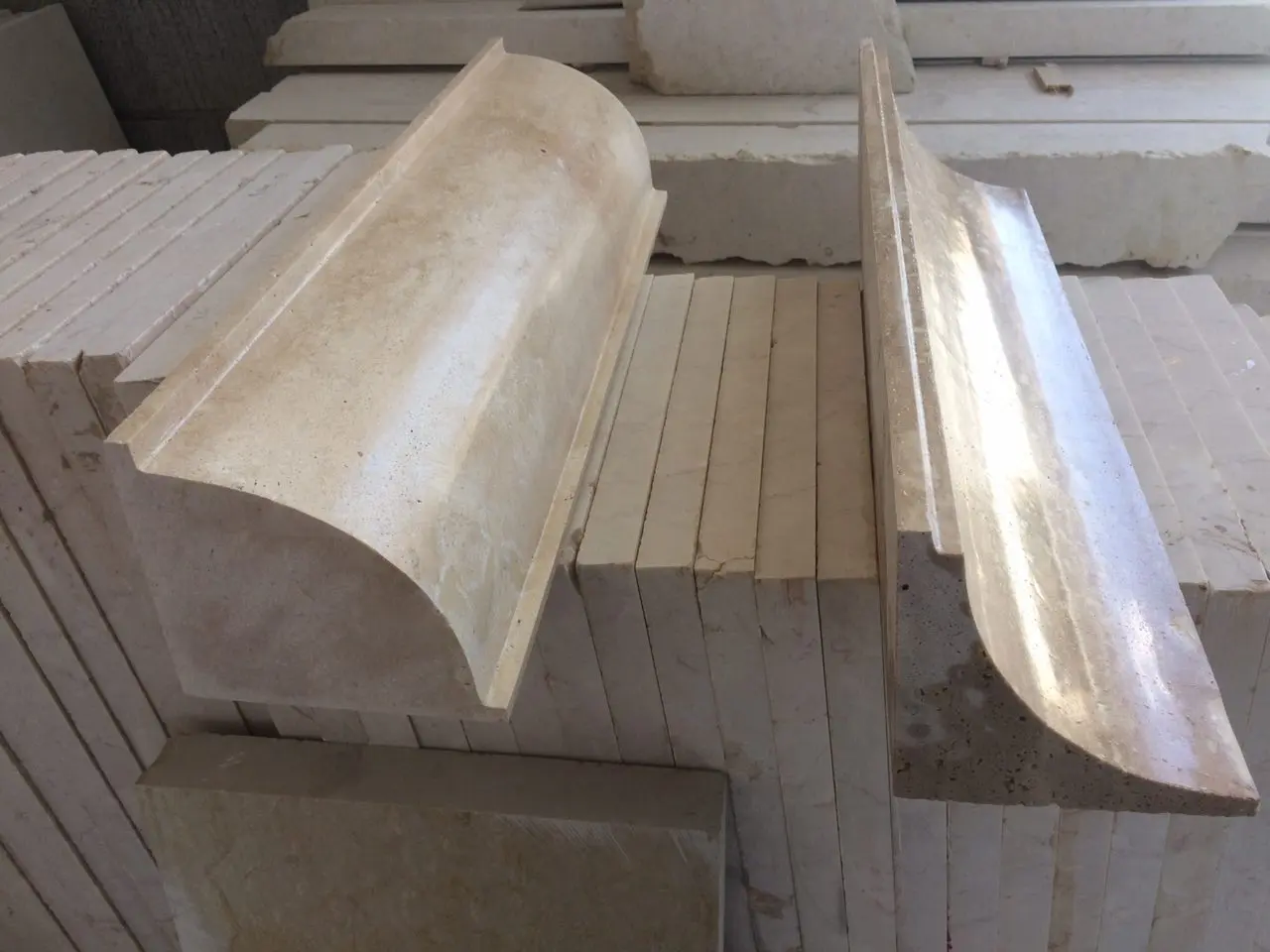

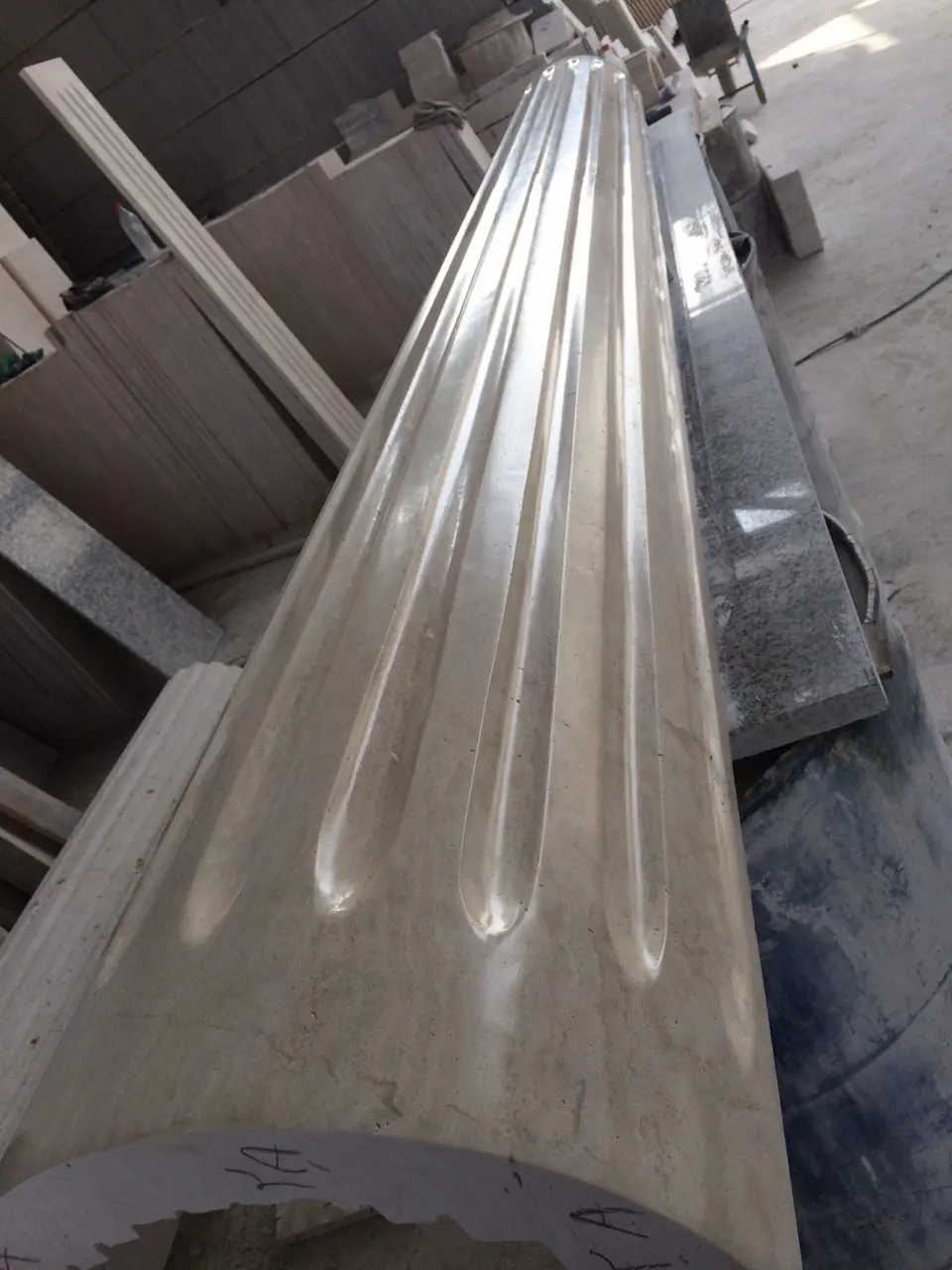

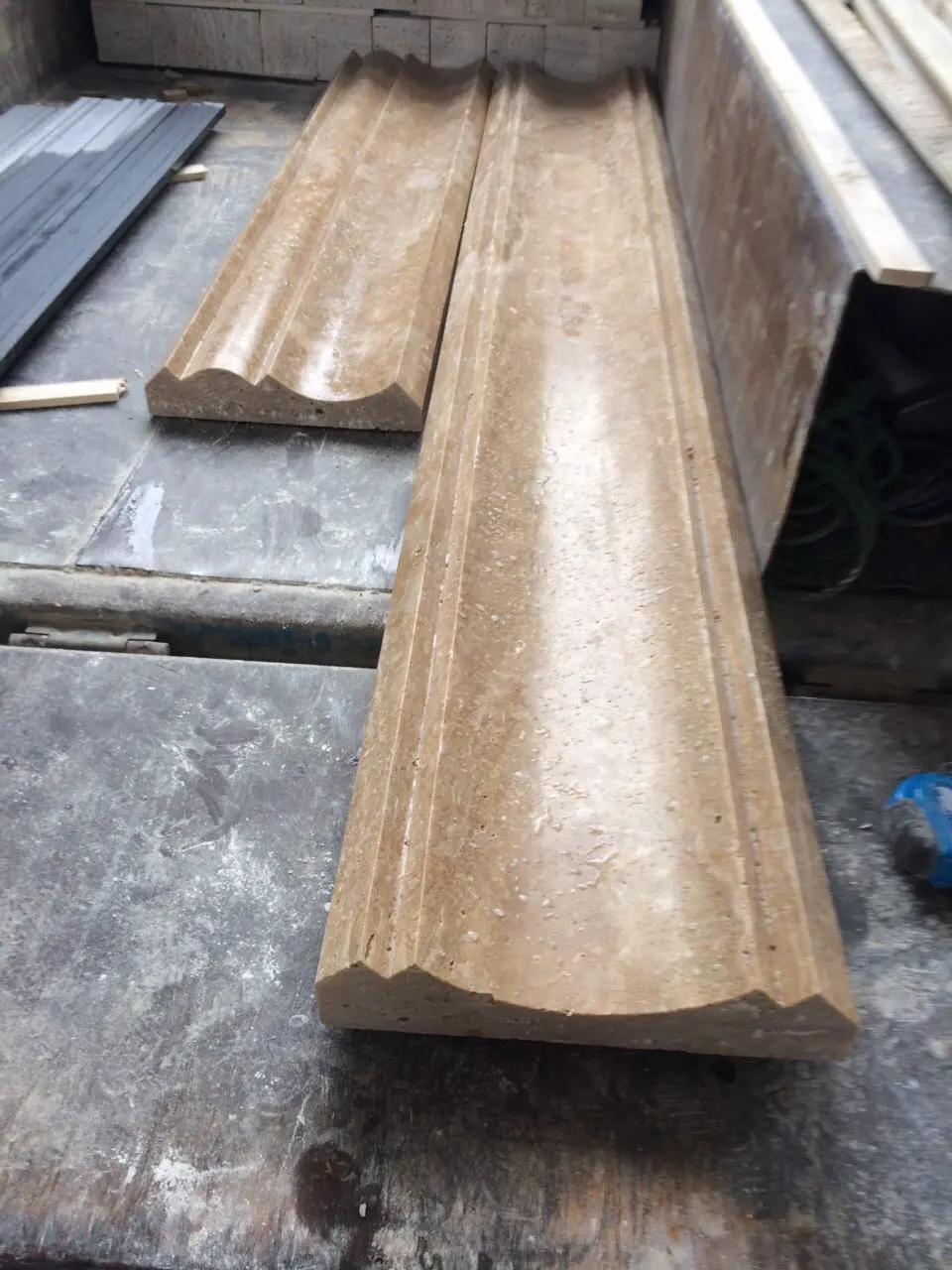

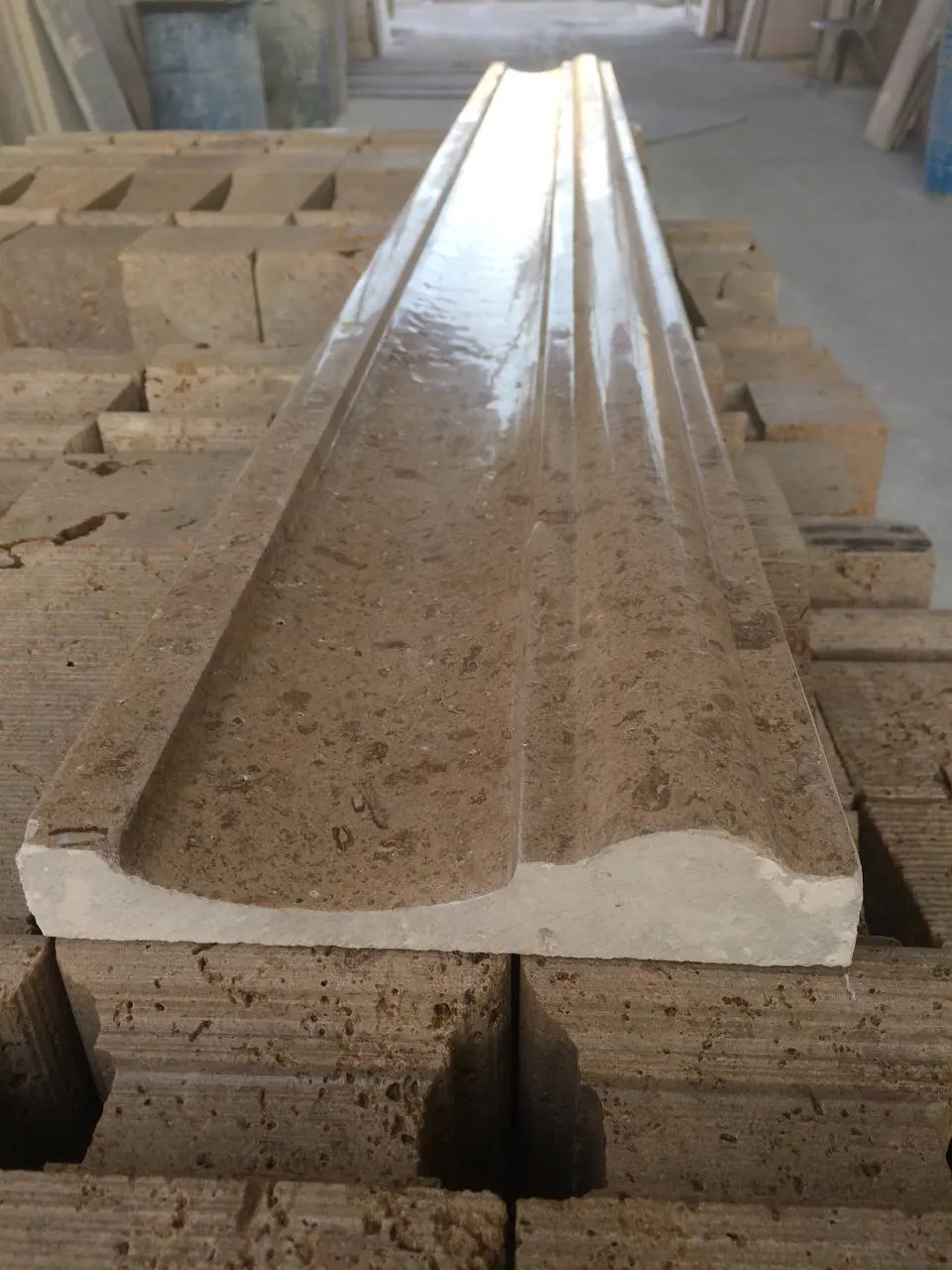

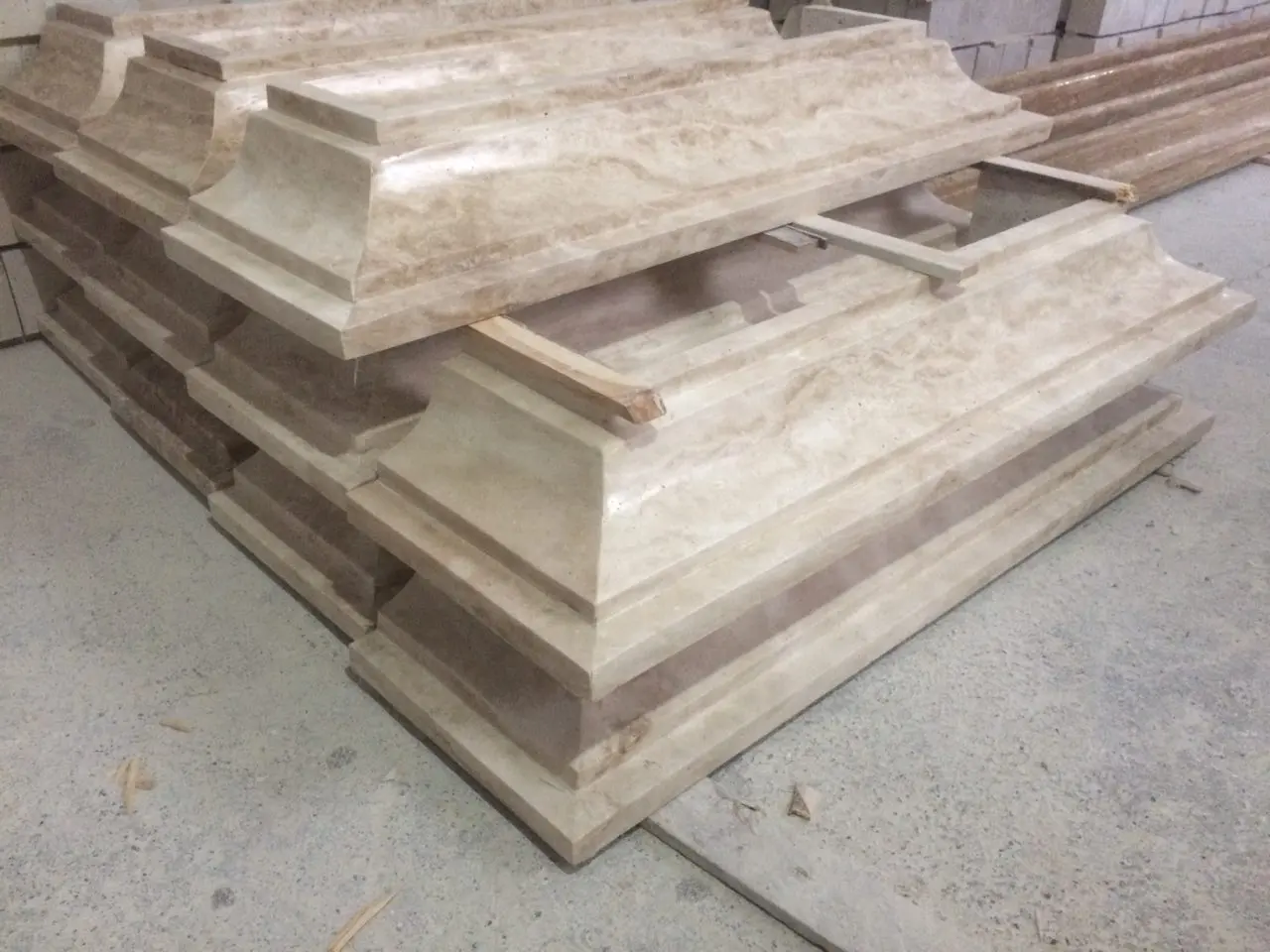

King 33-PS یک دستگاه CNC پروفیل زن سنگ دو دیسک است که برای تولید انواع ابزار سنگ، پروفیل های نمای رومی، ستون، نیم ستون، ابزار قاشقی، قاب پنجره، قاب درب، قرنیز، تاج، ابزار نما و سایر مقاطع طولی سنگ طراحی شده است. این دستگاه از سیستم CNC دو محور X و Y بهره می برد و میز کار آن نیز به صورت هوشمند توسط PLC صنعتی کنترل می شود تا فرآیند ماشین کاری با دقت و کیفیت بالا انجام شود.
اساس عملکرد دستگاه بر پایه اجرای فایل های دو بعدی DXF است. دستگاه تمامی خطوط طراحی را به صورت پروفیل طولی (Extrude) روی سنگ اجرا کرده و امکان تولید انواع ابزارهای معماری و نما را با دقت بسیار بالا فراهم می کند. این روش باعث می شود تمامی قطعات تولید شده کاملاً یکسان، تکرار پذیر و بدون وابستگی به مهارت اپراتور باشند.

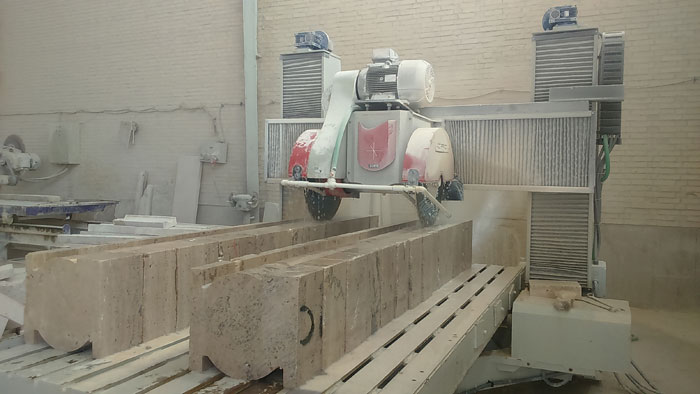

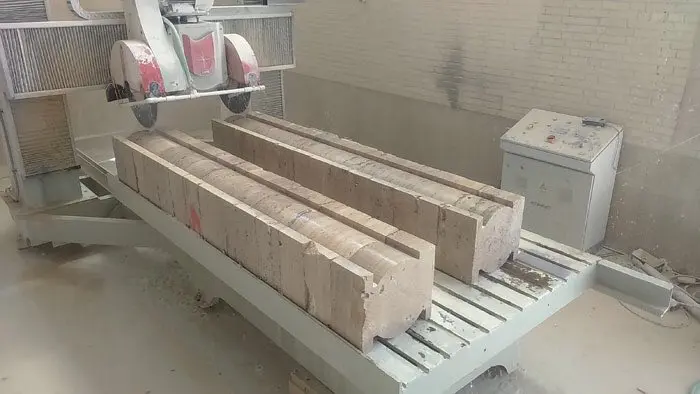

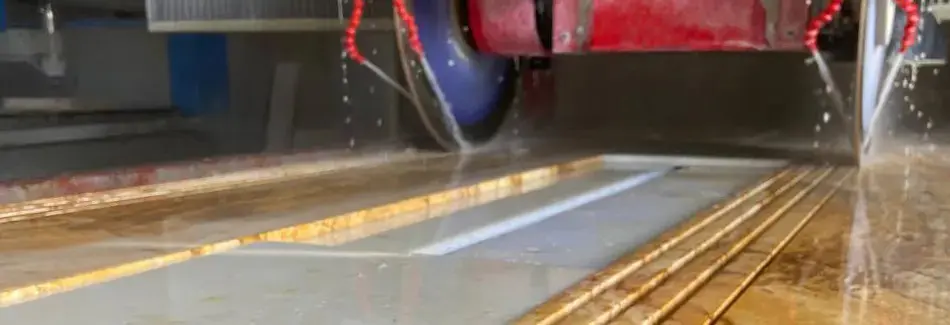

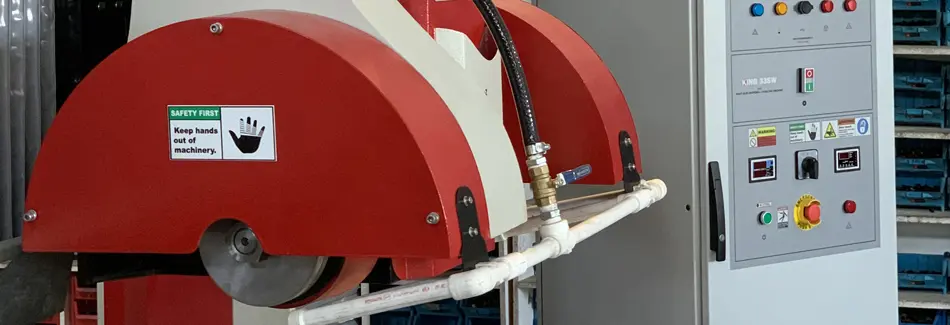

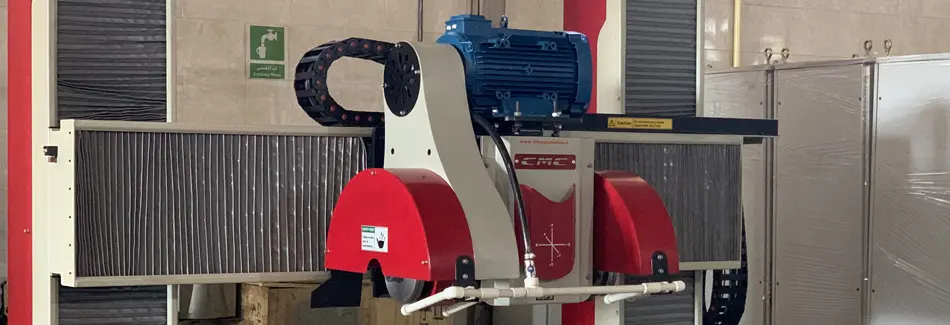

King 33-PS به دو دیسک قدرتمند با قطر ۶۰ سانتی متر مجهز شده است که نیروی خود را از طریق سیستم پولی، تسمه و گلویی صنعتی دریافت می کنند. این طراحی موجب افزایش گشتاور، کاهش فشار وارد شده به موتور، جذب ضربات ناشی از ماشین کاری و افزایش طول عمر مجموعه انتقال قدرت می شود. هر دیسک قادر است یک قطعه را ماشین کاری کند و دستگاه می تواند دو قطعه با عرض ۷۵ سانتی متر و طول تا ۳ متر را به صورت هم زمان تولید کند که این موضوع ظرفیت تولید را به شکل قابل توجهی افزایش می دهد.
قدرت بالای سیستم ماشین کاری، امکان اجرای عملیات روی انواع سنگ های ساختمانی از جمله گرانیت، تراورتن، مرمریت، مرمر، چینی، اونیکس، کوارتز و سنگ های مصنوعی را فراهم می کند. ساختار مستحکم دستگاه و حرکت یکنواخت دیسک ها باعث می شود کیفیت سطح نهایی بسیار بالا بوده و قطعات بدون ایجاد موج، لرزش یا خط و خش تولید شوند.
یکی از قابلیت های کاربردی این دستگاه، امکان رنگ بندی بخش های مختلف فایل DXF است. اپراتور می تواند قسمت های مختلف طرح را با رنگ های متفاوت مشخص کرده و برای هر رنگ، سرعت حرکت، سرعت پیشروی و شرایط ماشین کاری جداگانه تعریف کند. به عنوان مثال، دستگاه می تواند مسیرهای مستقیم را با سرعت بالا اجرا کرده و در قسمت های منحنی، هلال، قوس و جزئیات ظریف، به صورت خودکار سرعت را کاهش دهد تا کیفیت سطح نهایی بدون کوچک ترین خط و خش یا شکستگی حفظ شود. این قابلیت علاوه بر افزایش کیفیت، زمان تولید را نیز بهینه می کند.
سیستم کنترل دستگاه با هدف سادگی و سهولت استفاده طراحی شده است تا اپراتور بتواند بدون پیچیدگی های رایج، پروژه های مختلف را اجرا کند. دریافت مستقیم فایل های DXF، تنظیم سریع پارامترهای ماشین کاری و کنترل دقیق تمامی حرکات، باعث شده این دستگاه برای تولید انبوه ابزارهای سنگی و قطعات نمای رومی، انتخابی سریع، دقیق و اقتصادی باشد.
همانند سایر ماشین آلات CMC Automation، این دستگاه نیز به تابلو برق حرفه ای ، سیستم عیب یابی هوشمند و تجهیزات الکتریکی صنعتی با کیفیت مجهز شده است تا در شرایط سخت کارخانه های سنگبری، عملکردی پایدار و مطمئن داشته باشد. همچنین خریداران دستگاه به سامانه آموزش آنلاین CMC24.ir و خدمات پشتیبانی تخصصی دسترسی خواهند داشت تا در کوتاه ترین زمان با تمامی قابلیت های دستگاه آشنا شده و از حداکثر توان آن در تولید استفاده کنند.
خصوصيات دستگاه :
سازگار با انواع نرم افزار هاي طراحي از قبيل Coreldraw, Autocad و طراحی آسان و سریع بدون محدودیت در طراحی
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARSFANAL…..
مجهز به سیستم حرکتی میکرو استپ بهمراه بالسکرو جهت حركت نرم و بدون خطا با حداقل لقي

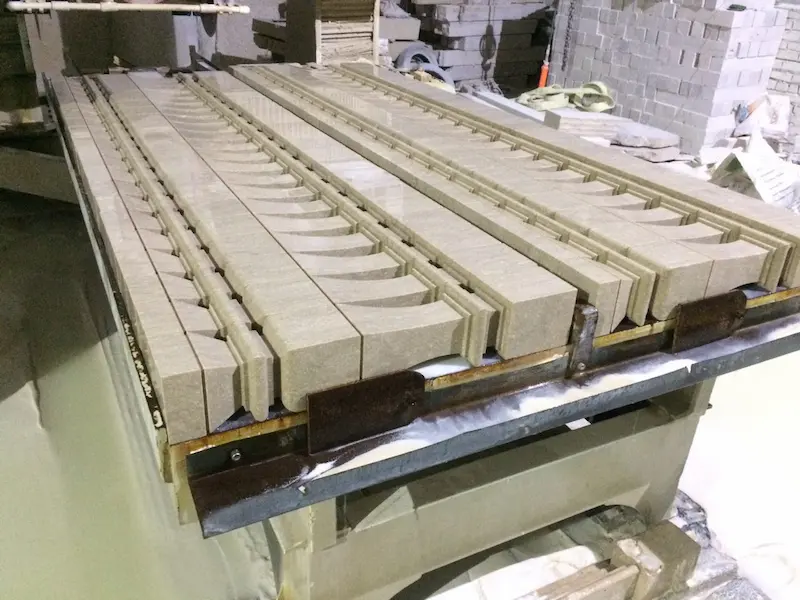

امکان تراش دو پروفیل سنگی بطور همزمان و اتوماتیک تا ضخامت 1000 میلیمتر ، طول 3000 میلیمتر و عرض 1500 میلیمتر (قابلیت تحمل وزن تا 6000 کیلوگرم)
مجهز به تابلو برق جهت استفاده در محیط هایی با گرد و غبار و رطوبت
قابلیت پیش نمایش فایل های موجود بر روی حافظه کنترلر دستگاه از طریق LCD
ساخت شاسی دارای دو ستون جهت افزایش استقامت محور ها و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به کنترل دستی بی سیم تایوانی
مجهز به سیستم ریل و واگن استاندارد تايوان
قابلیت اتصال به کامپیوتر از طریق پورت USB ، شبکه Ethernet یا فلش مموری جهت ذخیره سازی فایل دو بعدی Autocad یا CorelDraw بر روی کنترلر
استفاده از سیستم آكاردئون (كاور محورها)
مجهز به سیستم ریل و واگن استاندارد تايوان و حركت ميزکار بر روي ريل هاي آهني ضد سايش
مجهز به سيستم كنترل بار جهت حفاظت از الكترو موتور ديسك برش و سيستم كنترل فاز جهت حفاظت در مقابل نوسانات برق
کنترل اتوماتیک سرعت حرکت میزکار متناسب با حجم برشکاری و درگیری دیسک برش با سنگ
مجهز به سنسور کنترل جریان آب جهت جلوگيري از آسیب دیدن ديسك برش
امکان لایه بندی قسمت های مختلف یک طرح جهت تعریف سرعت و میزان پیشروی های متفاوت
قابلیت اتصال تیغ برش تا قطر 600mm
قابلیت خشن کاری سنگ های سخت مانند گرانیت ، چینی و ...
نصب ، آموزش طراحی و نحوه ی کار با دستگاه به صورت رایگان
مجهز به الکتروموتور 15hp با برند معتبر و تسمه های تایوانی و بلبرینگ های ژاپنی

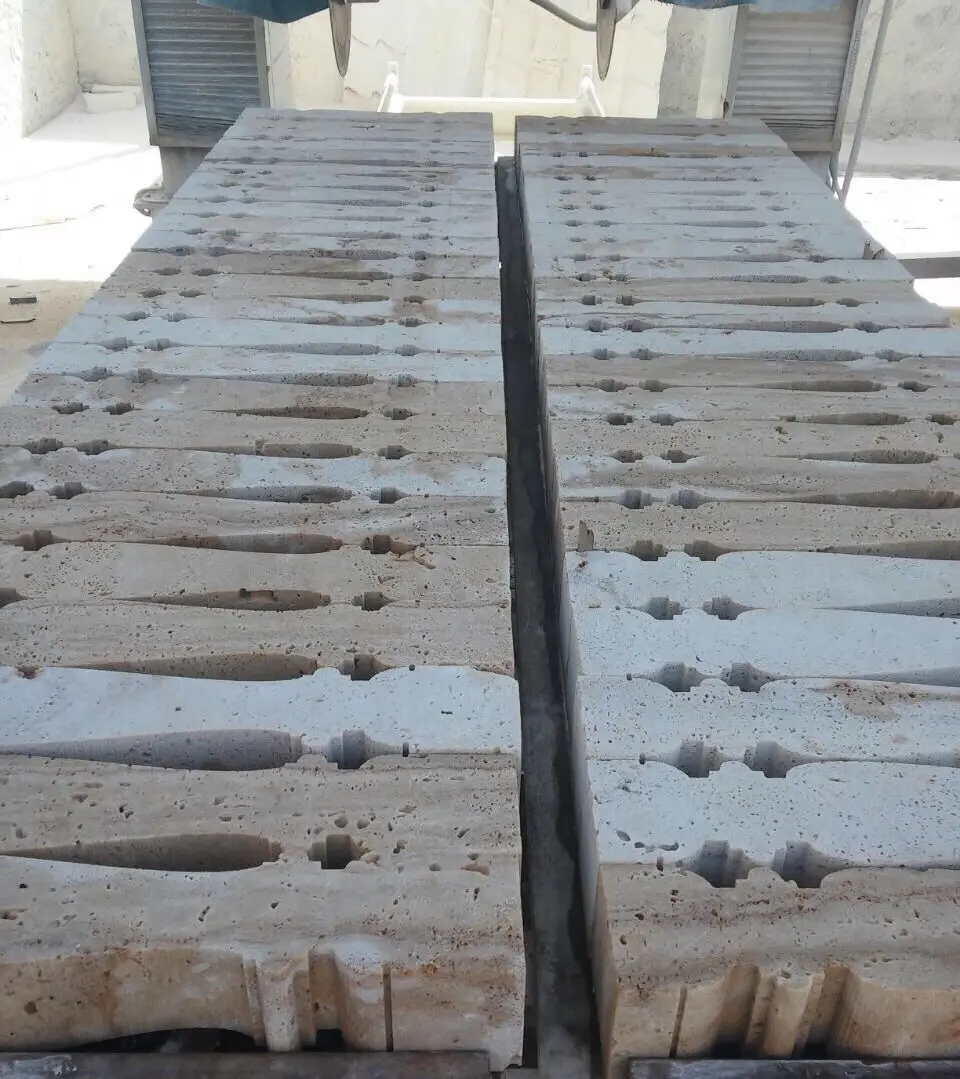

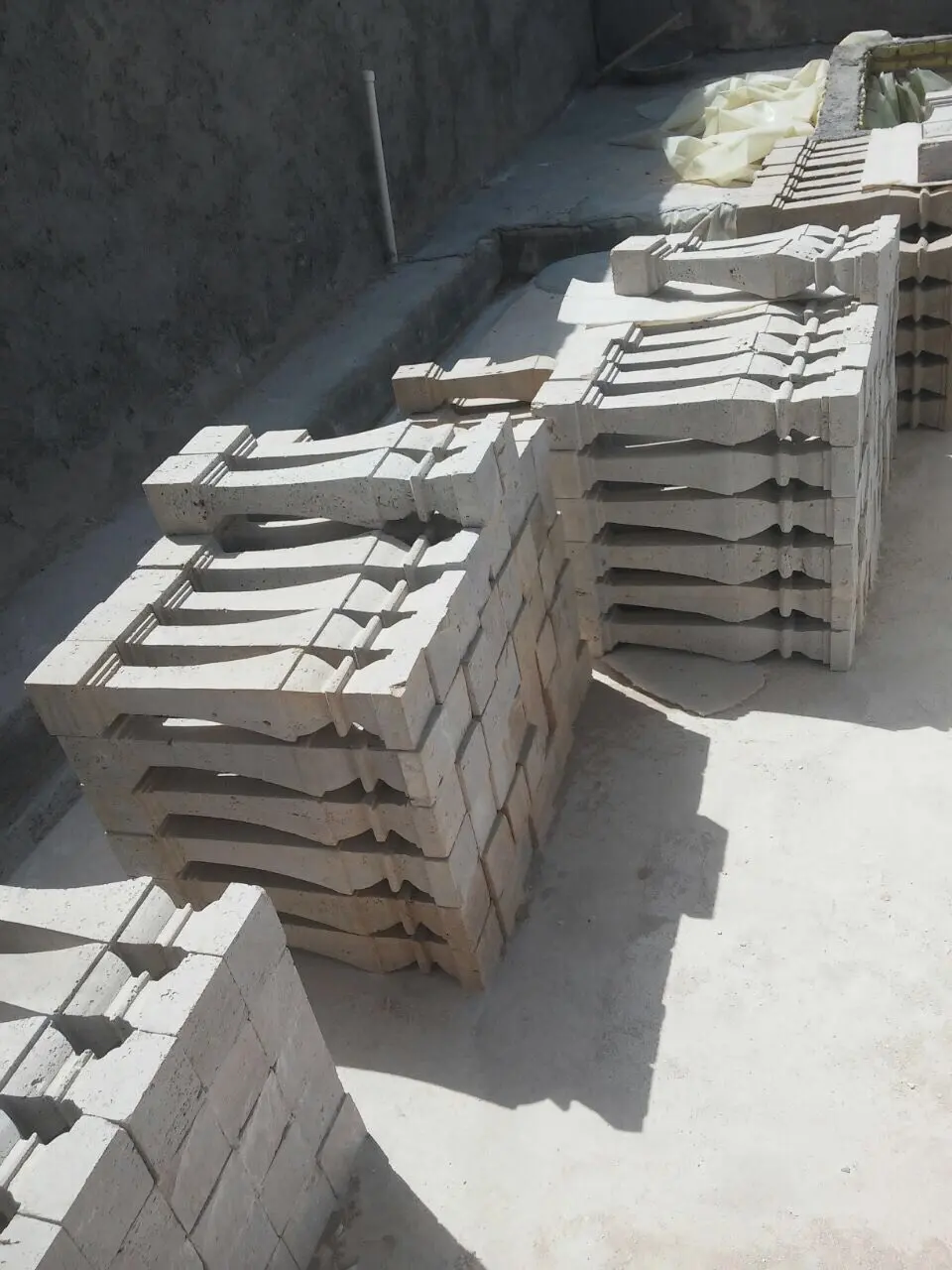

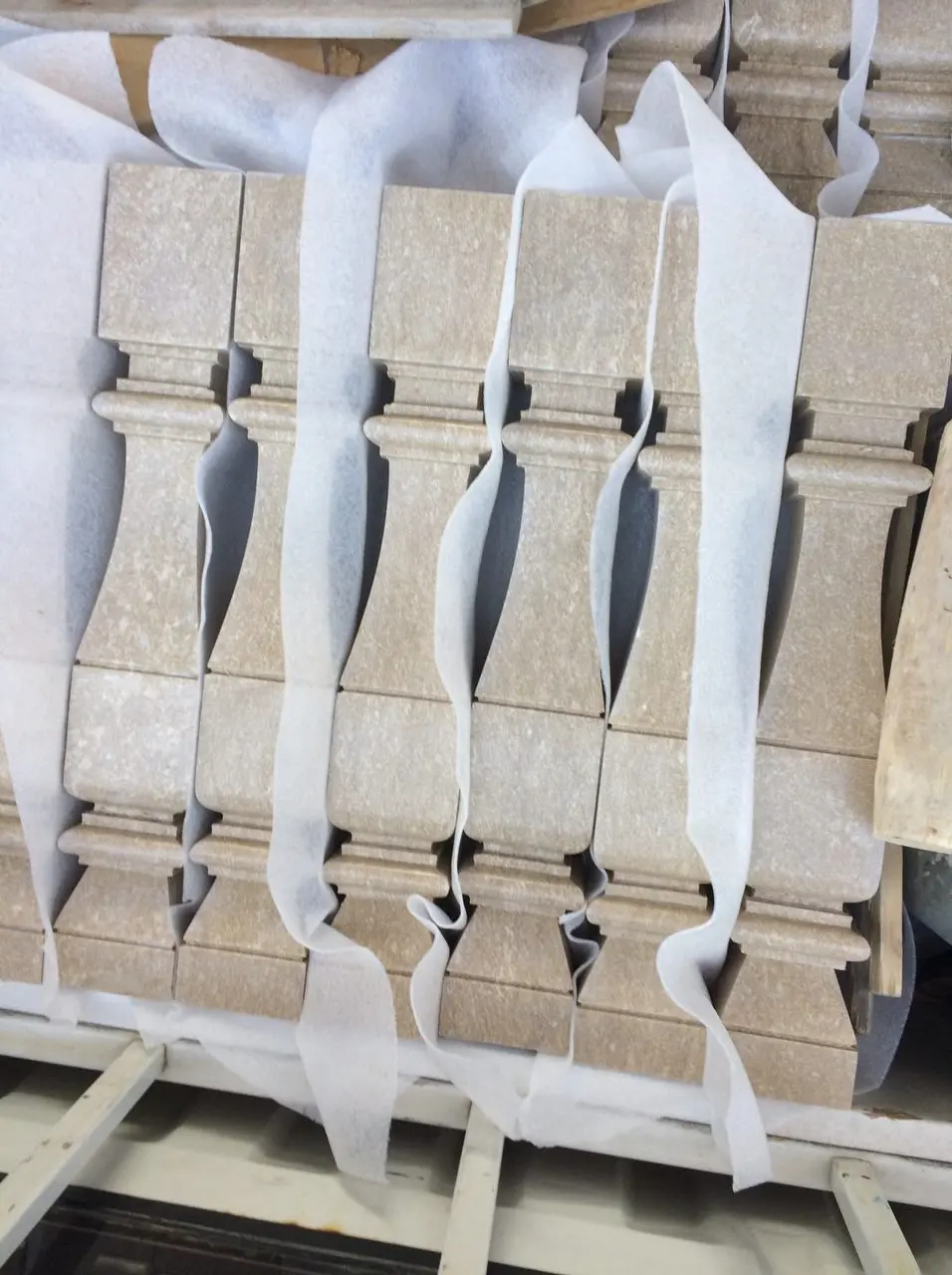

سرعت بالاي محورها حداكثر 5000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر و تراش یک نرده سنگی در هر 10 دقیقه
ارائه مجموعه كامل آموزشي نرم افزار طراحي با منوي فارسي
