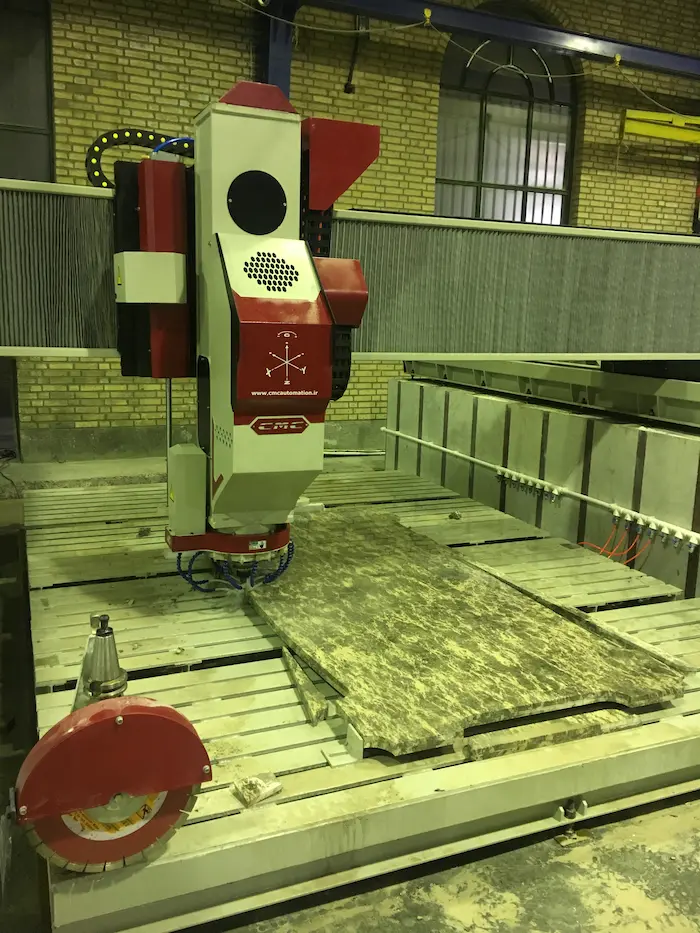

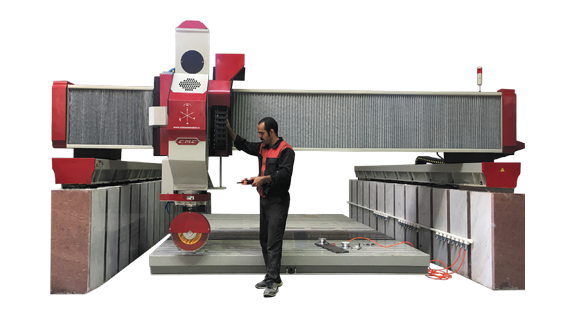

دستگاه سی ان سی CNC چهار محور تراش ، کانتر تاپ ، ساب و ابزار زن سنگ مدل King 33-BS
King 33-BS یک دستگاه سی ان سی (CNC) کانتر زن سنگ است که به صورت تخصصی برای تولید انواع کانتر تاپ آشپزخانه، صفحه کابینت سنگی، سینک، کاسه روشویی، کانتر جزیره، کانتر فروشگاهی، صفحه میز سنگی و پروژه های براده برداری حجیم طراحی شده است. این دستگاه CNC با بهره گیری از ساختاری مستحکم، اسپیندل قدرتمند و سیستم حرکتی دقیق، سرعت و کیفیت بسیار بالایی را در ماشین کاری انواع سنگ های طبیعی و مهندسی ارائه می دهد.
قلب این دستگاه سی ان سی، الکترواسپیندل صنعتی با استاندارد ISO50 است که به طور اختصاصی برای ماشین کاری سنگ و عملیات براده برداری سنگین انتخاب شده است. استفاده از استاندارد ISO50 امکان نصب انواع ابزارهای فرم، پروفیلی و ابزارهای لبه زن سنگ را فراهم می کند و اپراتور می تواند انواع ابزارهای گرد، پخ، نیم گرد، ابزارهای تزئینی و فرم های مختلف لبه را با دقت بالا روی کانتر و صفحات سنگی اجرا کند.
King 33-BS یکی از سریع ترین دستگاه های CNC برای تولید کاسه روشویی و سینک سنگی محسوب می شود. شرکت CMC Automation مجموعه ای از ابزارهای اختصاصی با قطر ۷۰ میلی متر را برای این دستگاه طراحی و تولید کرده است که امکان حذف حجم زیادی از سنگ را در مدت زمان کوتاه فراهم می کنند. این ابزارها علاوه بر افزایش چشمگیر سرعت ماشین کاری، هزینه مصرف ابزار را نسبت به ابزارهای متداول بازار به میزان قابل توجهی کاهش داده و بهره وری تولید را افزایش می دهند.
قدرت بالای اسپیندل و استحکام شاسی دستگاه سی ان سی، امکان ماشین کاری انواع سنگ های ساختمانی از جمله گرانیت، تراورتن، مرمریت، مرمر، چینی، اونیکس، کوارتز و سنگ های مصنوعی را فراهم می کند. این ویژگی باعث می شود دستگاه علاوه بر سنگ های نرم، در ماشین کاری سنگ های سخت مانند گرانیت نیز عملکردی قدرتمند، دقیق و مطمئن داشته باشد.
دستگاه CNC دارای میز کار ۳ × ۴ متر با کورس حرکتی ۶۰ سانتی متر در محور Z است که فضای مناسبی برای ماشین کاری صفحات بزرگ سنگی فراهم می کند. همچنین میز دستگاه به سیستم وکیوم صنعتی مجهز شده است تا قطعات در هنگام ماشین کاری به صورت کاملاً ایمن ثابت باقی بمانند. این ویژگی به ویژه هنگام ابزار زدن لبه های سنگ، ماشین کاری اطراف قطعه و اجرای پروژه های دقیق، کیفیت و ایمنی کار را به میزان قابل توجهی افزایش می دهد.

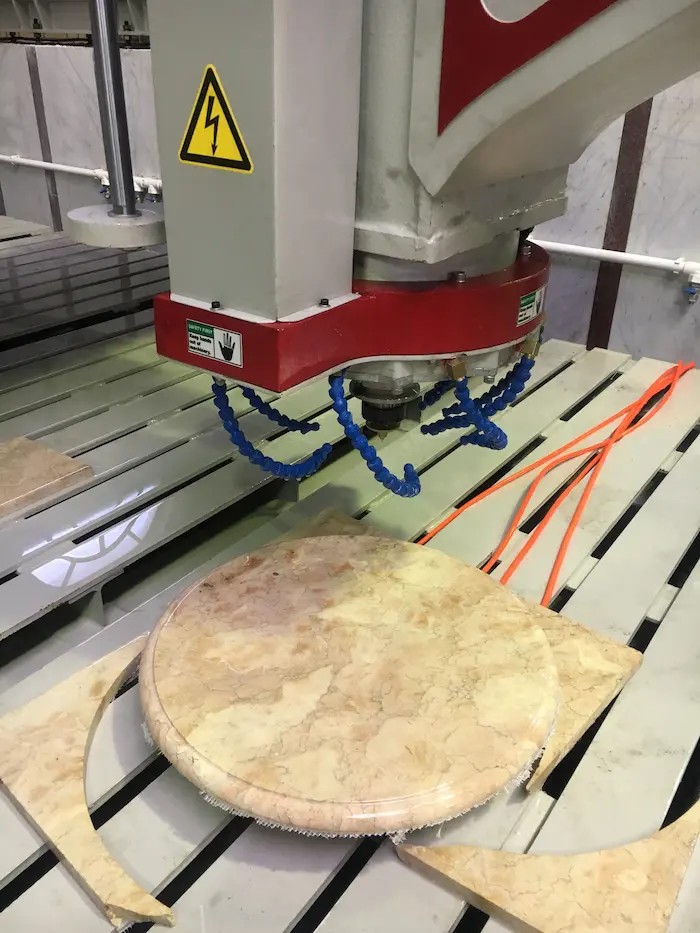

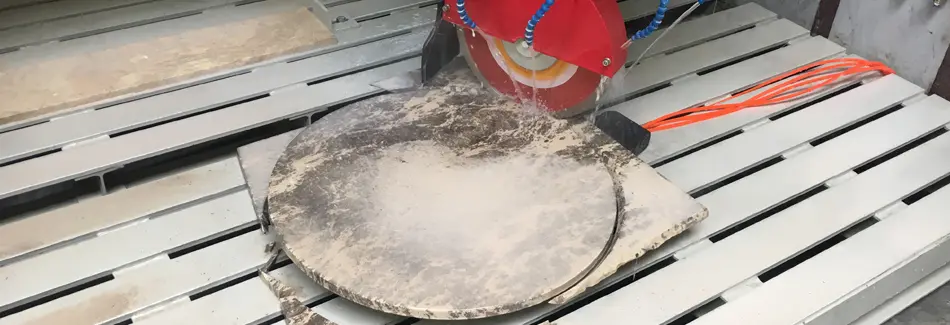

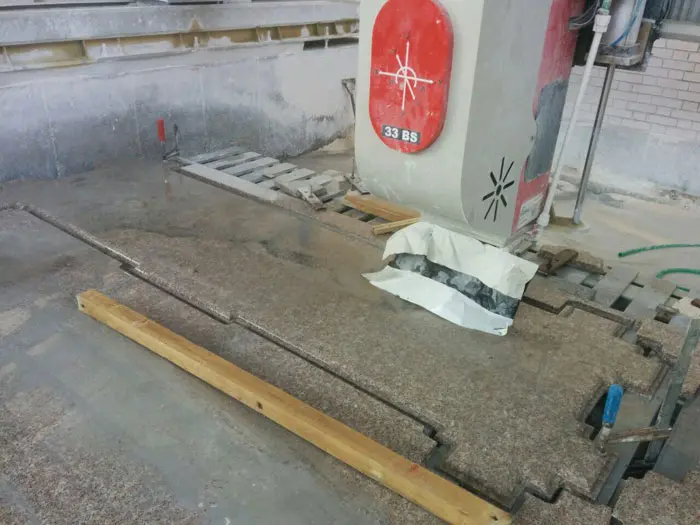

در صورت درخواست مشتری، دستگاه سی ان سی قابلیت نصب هد دیسک ۳۶۰ درجه را نیز دارد. این هد امکان اجرای انواع برش های مستقیم، فارسی، منحنی، دایره ای و اشکال پیچیده روی اسلب های سنگی را فراهم می کند. همچنین برش انواع آبجکت ها، قطعات خاص معماری و پروژه هایی که امکان اجرای آن ها با دیسک های معمولی وجود ندارد، با دقت بسیار بالا قابل انجام خواهد بود.
حرکت تمامی محورهای دستگاه CNC توسط سروو موتورهای صنعتی و سیستم دنده شانه مورب (Helical Rack & Pinion) انجام می شود. این ساختار علاوه بر حرکت نرم، سرعت بالا و دقت فوق العاده، استهلاک کمی داشته و عملکردی پایدار در ماشین کاری های طولانی و سنگین ارائه می دهد. استفاده از دنده شانه مورب باعث کاهش لرزش، حرکت یکنواخت تر محورها و افزایش کیفیت سطح نهایی قطعات می شود.

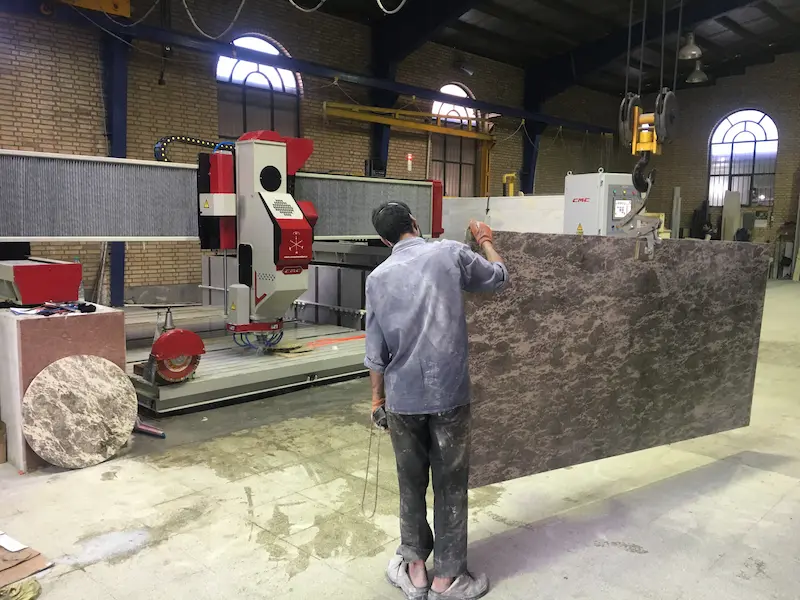

دستگاه سی ان سی (CNC) King 33-BS بر اساس نیاز و شرایط نصب مشتری، در دو نوع استراکچر تمام فلزی و استراکچر دیواره بتنی قابل تولید و عرضه است. این انعطاف پذیری باعث می شود مشتری بتواند متناسب با فضای کارگاه، ظرفیت تولید و نوع پروژه، مناسب ترین ساختار را انتخاب کند. همچنین این دستگاه CNC علاوه بر ماشین کاری کانتر تاپ، سینک و روشویی، قابلیت اجرای انواع اسکرچ سنگ را نیز دارد. شرکت CMC Automation ابزارهای اختصاصی اجرای اسکرچ سنگ را طراحی و تولید کرده است تا امکان ایجاد انواع بافت های خطی، طرح های دکوراتیو، سطوح مدرن و افکت های ویژه روی سنگ های طبیعی از جمله گرانیت، تراورتن، مرمریت و مرمر فراهم شود. امروزه اسکرچ سنگ یکی از پرکاربردترین روش های طراحی در معماری داخلی و نمای ساختمان است و این دستگاه سی ان سی با دقت و کیفیت بالا، امکان تولید یکنواخت این نوع بافت ها را در تیراژ بالا فراهم می کند.

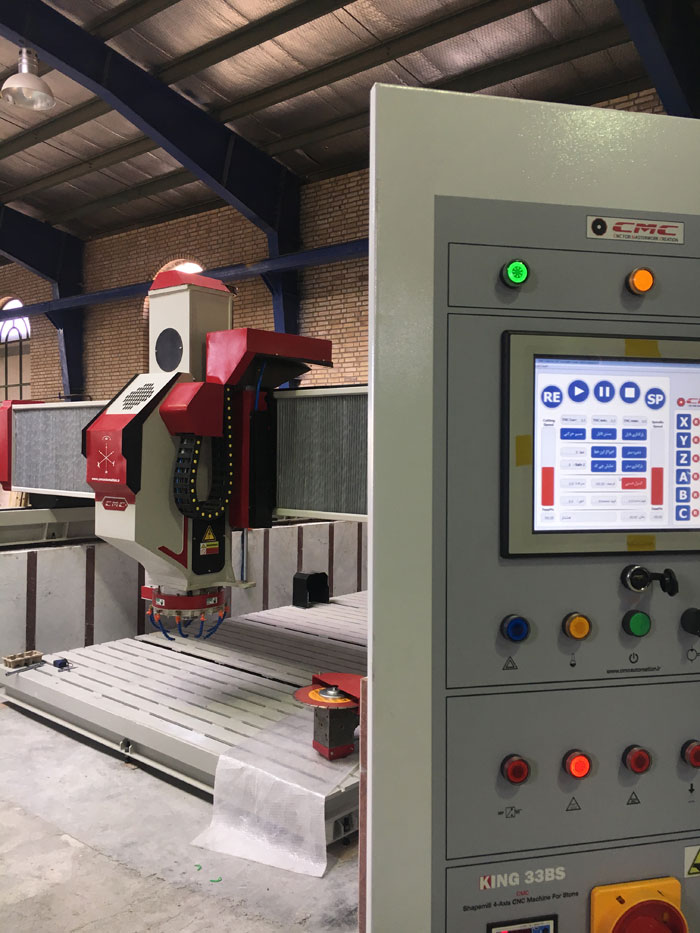

همانند سایر ماشین آلات CMC Automation، این دستگاه سی ان سی نیز به کامپیوتر صنعتی بدون فن، تابلو برق حرفه ای مجهز به کولر، سیستم عیب یابی هوشمند و تجهیزات الکتریکی صنعتی با کیفیت مجهز شده است. همچنین خریداران دستگاه به سامانه آموزش آنلاین CMC24.ir دسترسی خواهند داشت تا آموزش کامل طراحی پروژه، تولید G-Code، اپراتوری دستگاه، اجرای پروژه های عملی و استفاده صحیح از ابزارهای تخصصی را به صورت مرحله به مرحله فرا گرفته و با پشتیبانی فنی CMC Automation، در کوتاه ترین زمان به حداکثر بهره وری از دستگاه برسند.
خصوصيات دستگاه :
سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش) و گیربکس سیاره ای
ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
مجهز به سیستم ریل و واگن استاندارد تايوان
مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL…..

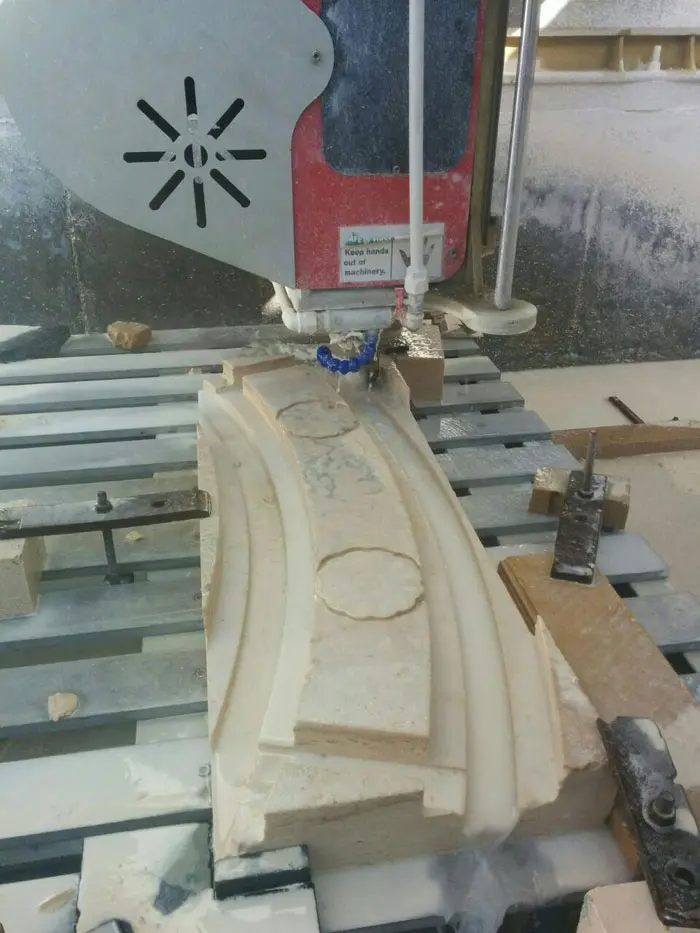

قابليت برش و حكاكي تخت ، سه بعدي و پیکرتراشی
استفاده از وكيوم جهت ثابت كردن قطعه كار بر روي سطح ميز
دارای نرم افزار کنترلی تمام فارسی به همراه اطلاعات آموزشی
مجهز به سيستم پاشش آب جهت كار بر روي سنگ
قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب جلوگیری از صدمه زدن به دستگاه و قطعه کار و ابزار
استفاده از سیستم آكاردئون (كاور محورها)
استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
دارای سرو اسپیندل موتور و گلویی قدرتمند آب خنک BT50 با قابلیت Tool Change
سرعت بالاي محورها حداكثر 15000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر

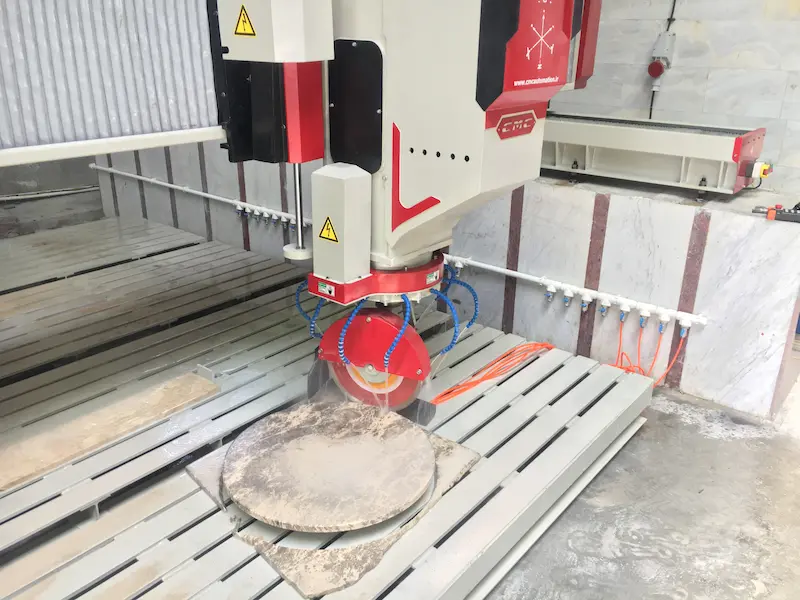

مجهز به کلگی پنج محور پیشرفته شرکت سی ام سی جهت اتصال دیسک برش تا قطر 400 میلیمتر
امكان حکاکی آبنما و حوض های سنگی تا عمق 600 میلیمتر و ابعاد 4000 * 3000 میلیمتر
امکان تراش و ابزار سنگ های سخت از جمله گرانیت ، مرمریت ، ...
