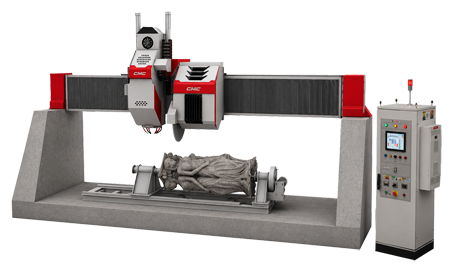

دستگاه سی ان سی سنگ روتاری افقی مجهز به دیسک خشن تراش مدل King 33-SM

دستگاه CNC سنگ روتاری سه محور افقی مجهز به دیسک خشن تراش

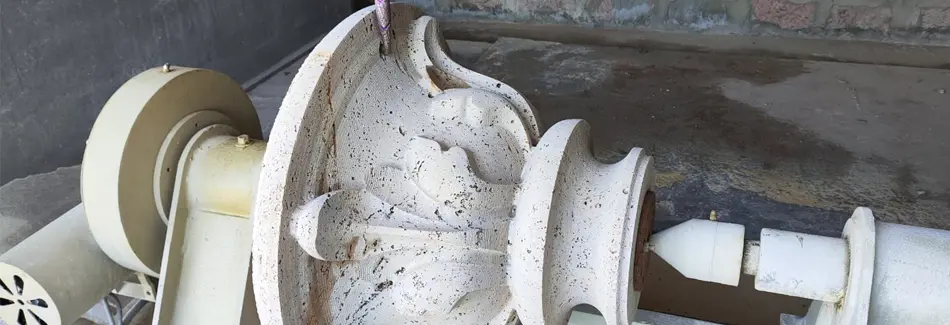

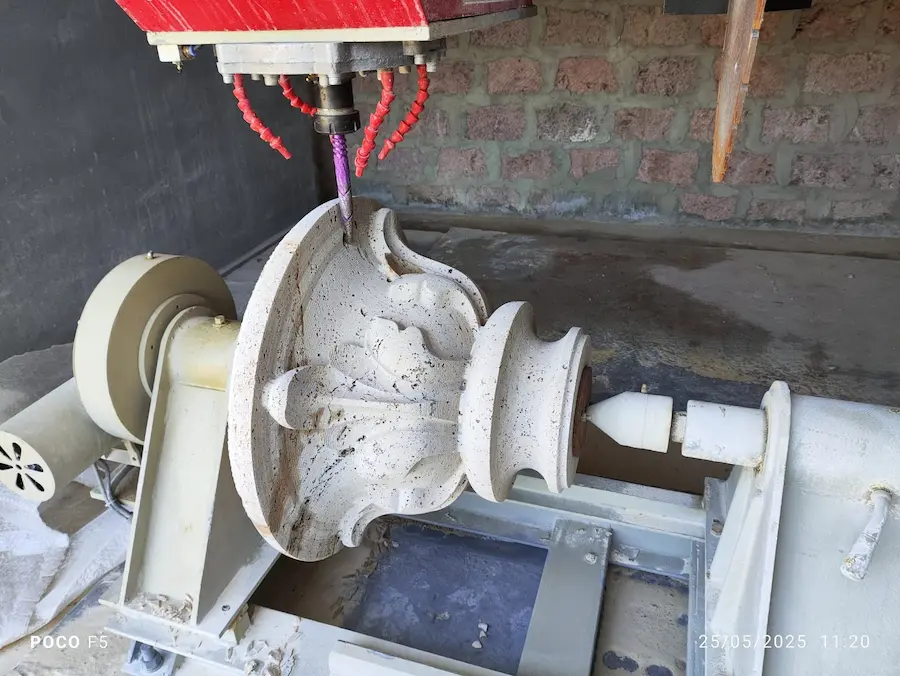

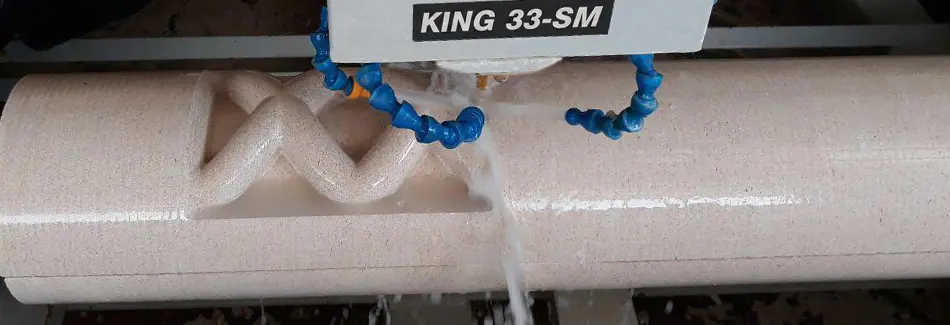

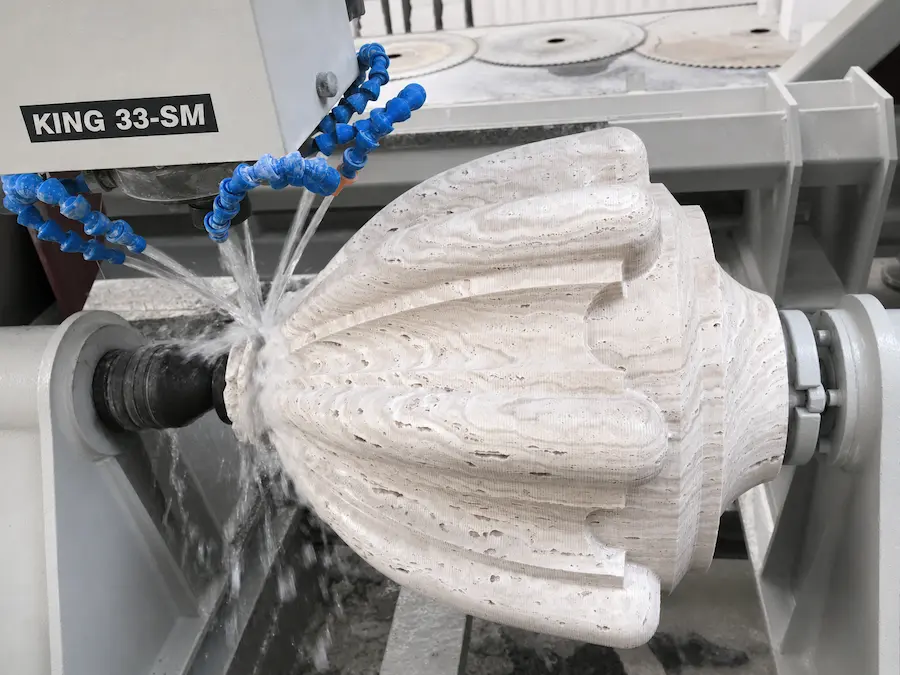

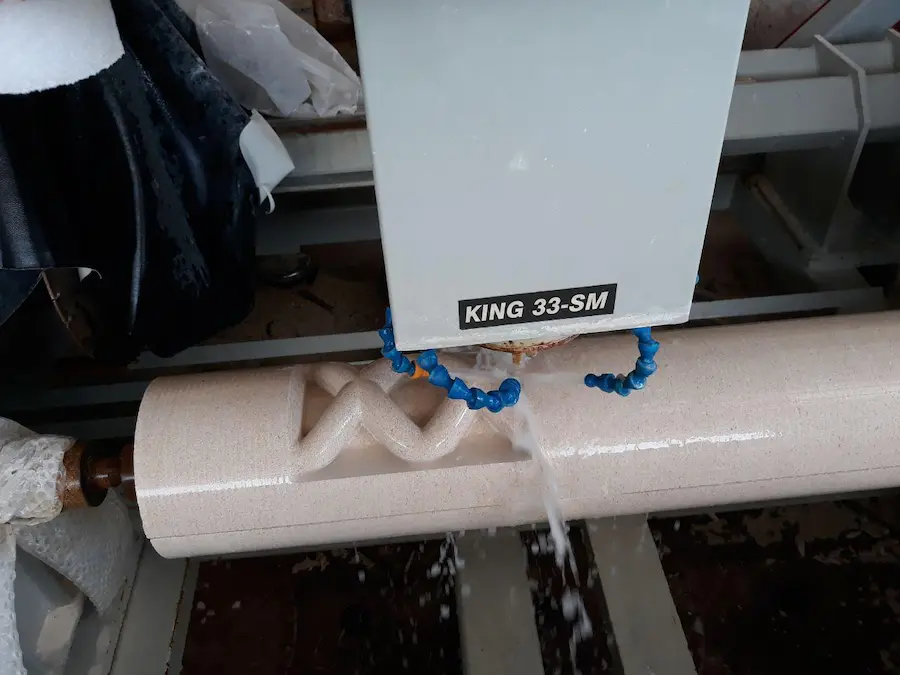

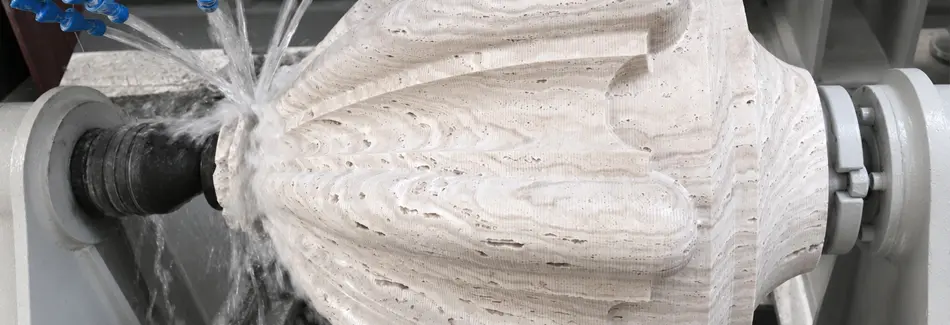

King 33-SM یک دستگاه CNC روتاری سنگ 3+1 محور است که برای ماشین کاری و تراش انواع قطعات سنگی با ساختار دورانی طراحی شده است. این دستگاه با داشتن یک روتاری افقی با قطر ۷۰ سانتی متر و طول ۲.۵ متر، امکان تراش انواع ستون، نیم ستون، سرستون، مجسمه، گلدان سنگی، پایه های دکوراتیو و قطعاتی که حول یک محور مرکزی دوران می کنند را فراهم می کند. ساختار 3+1 محور دستگاه باعث می شود عملیات ماشین کاری قطعات روتاری با کنترل دقیق حرکت ابزار و چرخش قطعه انجام شود و طرح های مختلف با دقت و کیفیت یکنواخت روی سنگ اجرا شوند.

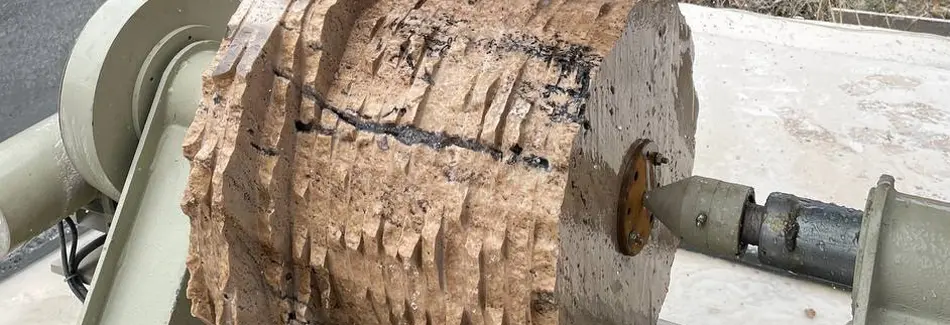

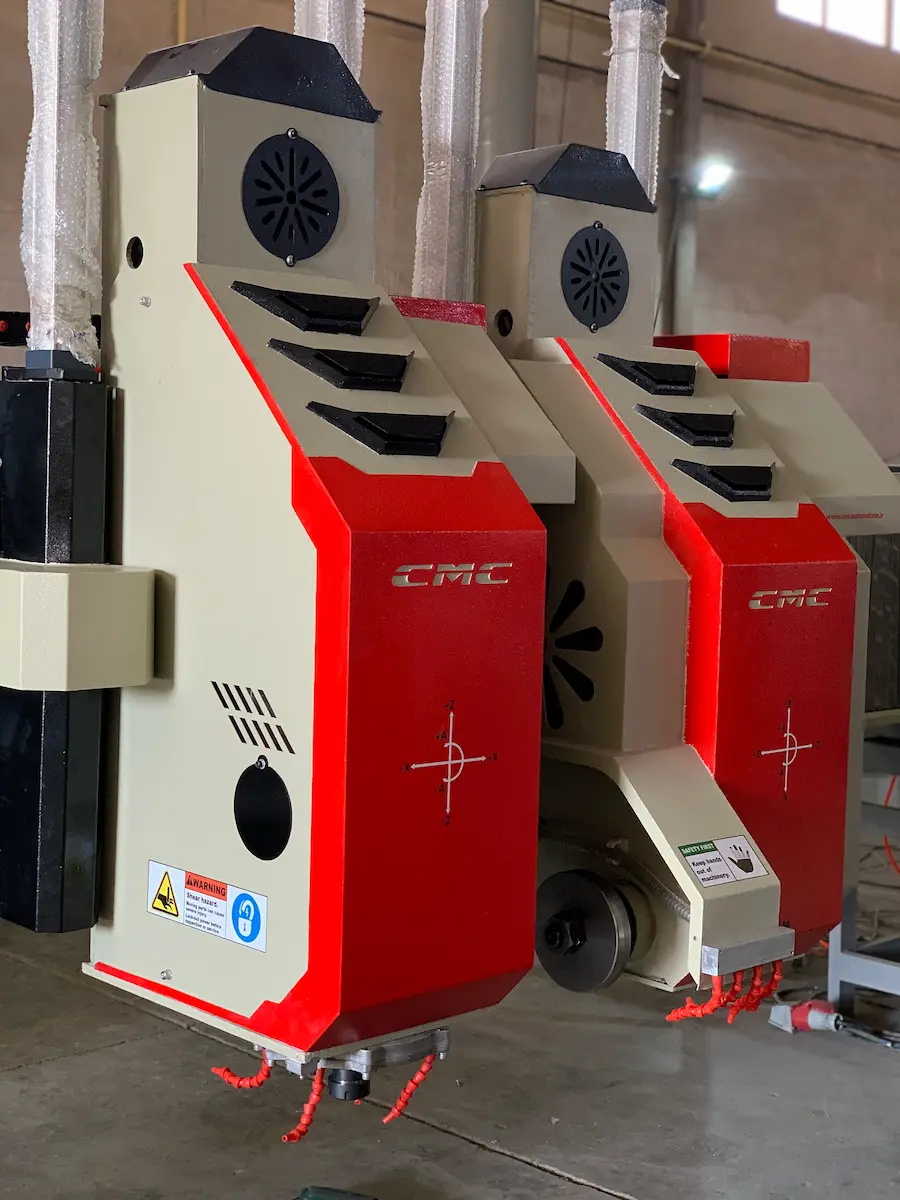

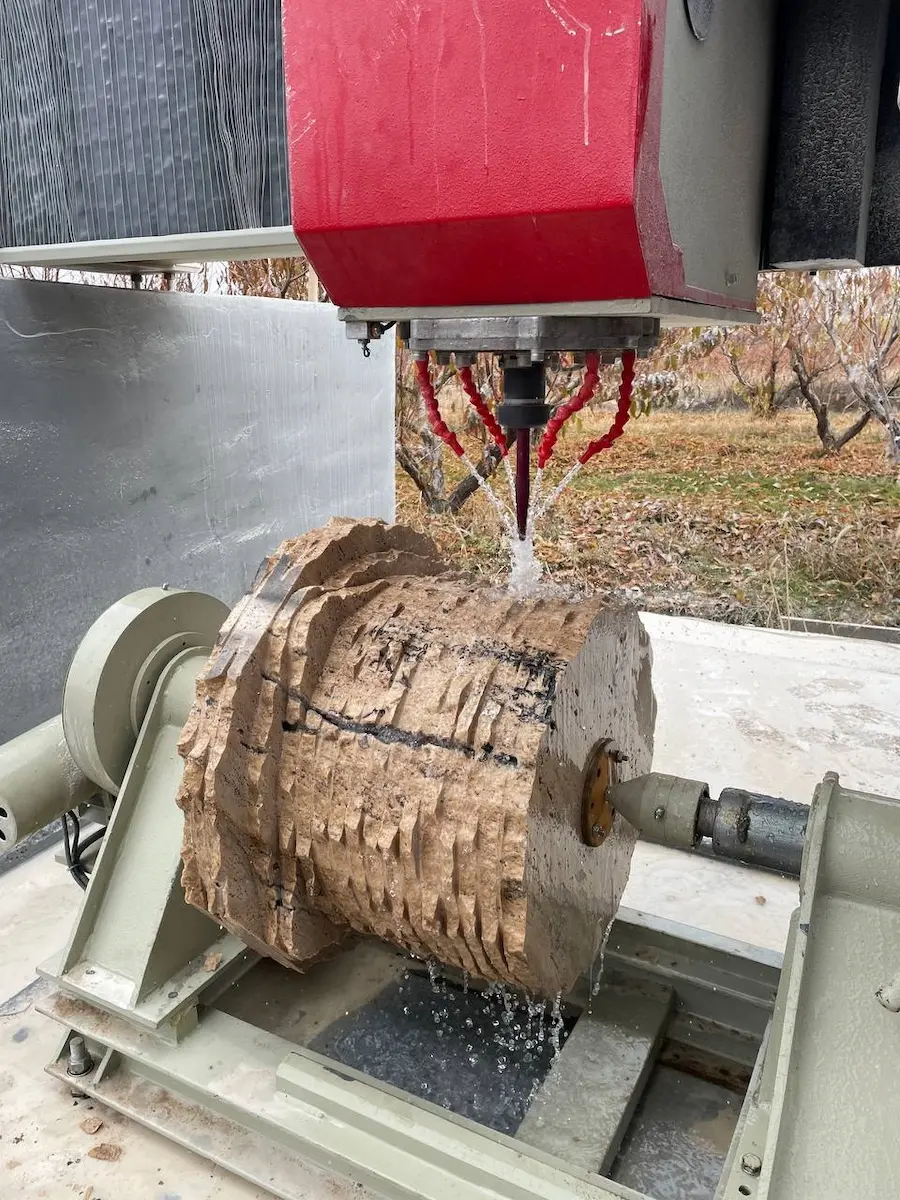

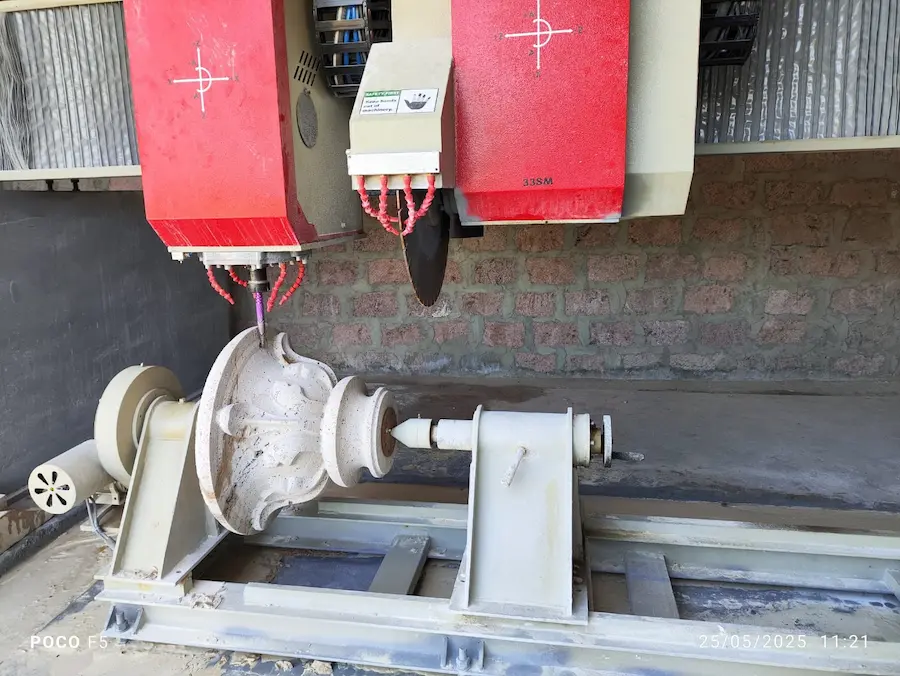

یکی از ویژگی های مهم دستگاه سی ان سی روتاری King 33-SM، استفاده از اسپیندل قدرتمند ISO40 است که امکان استفاده از ابزارهای بلند را فراهم می کند. این اسپیندل قابلیت نصب مته هایی با ارتفاع کاری تا ۴۰ سانتی متر و قطر ابزار تا ۱۰ سانتی متر را دارد؛ قابلیتی که در تراش قطعات سنگی ضخیم و ایجاد فرم های عمیق اهمیت زیادی دارد. در کنار اسپیندل اصلی، دستگاه به یک هد دیسک قطر ۶۰ سانتی متر نیز مجهز است که برای خشن تراشی اولیه قطعات روتاری استفاده می شود و می تواند حجم زیادی از سنگ را در مرحله اول ماشین کاری بردارد تا در ادامه، اسپیندل عملیات پرداخت و اجرای دقیق فرم نهایی را انجام دهد.

King 33-SM برای مجموعه هایی طراحی شده که به قابلیت های یک دستگاه CNC سنگ روتاری نیاز دارند اما نمی خواهند هزینه یک دستگاه پیکرتراش عمودی بزرگ را پرداخت کنند. هزینه ساخت این مدل تقریباً نصف دستگاه های پیکرتراش عمودی است، در حالی که می تواند بخش مهمی از پروژه های تراش روتاری مانند ستون، مجسمه، سرستون و قطعات دکوراتیو سنگی را انجام دهد. همین موضوع باعث شده این دستگاه گزینه ای اقتصادی برای کارگاه ها و کارخانه هایی باشد که به دنبال ورود به حوزه تراش CNC سنگ و پیکرتراشی روتاری با سرمایه گذاری کمتر هستند.

این دستگاه امکان ارتقاء از 3+1 محور به CNC چهار محور را نیز دارد و در صورت نیاز می توان محور Y را به ساختار دستگاه اضافه کرد. با این ارتقاء، دامنه حرکت و قابلیت ماشین کاری دستگاه افزایش پیدا می کند و امکان اجرای پروژه های متنوع تری روی قطعات سنگی فراهم می شود. بنابراین مشتری می تواند دستگاه را متناسب با نیاز فعلی خود تهیه کرده و در آینده، بدون نیاز به تغییر کامل دستگاه، قابلیت های آن را توسعه دهد.

سیستم کنترل King 33-SM بر پایه کامپیوتر صنعتی و تابلو برق حرفه ای مجهز به سیستم خنک کننده طراحی شده است تا تجهیزات الکترونیکی دستگاه در شرایط کاری محیط های سنگبری عملکرد پایدار و مطمئنی داشته باشند. دستگاه به سیستم های کنترل فاز، کنترل بار و حفاظت الکتریکی مجهز است و ساختار اصلی دستگاه به صورت دیواره بتنی مستحکم طراحی شده است. همچنین بخش های فلزی دستگاه با رنگ اپوکسی پوشش داده شده اند تا دوام و مقاومت مناسبی در محیط صنعتی داشته باشند. طراحی مجموعه حرکتی و سیستم کنترل نیز با هدف ایجاد حرکت نرم، دقیق و پایدار در زمان تراش قطعات روتاری انجام شده است.

یکی از مزیت‌های خرید دستگاه‌های CMC Automation، دسترسی مشتری به سامانه آموزش آنلاین CMC24.ir است. در این سامانه آموزش‌های کاربردی کار با دستگاه، اپراتوری، تولید G-Code، نمونه پروژه‌ها و نکات استفاده صحیح از ابزارها ارائه می‌شود تا اپراتور در کوتاه‌ترین زمان با دستگاه راه‌اندازی و وارد مرحله تولید شود. همچنین تیم فنی CMC از طریق این سامانه، پشتیبانی و پاسخگویی به سوالات مشتریان را انجام می‌دهد؛ بنابراین خرید دستگاه CNC از CMC تنها خرید ماشین نیست و آموزش و پشتیبانی تخصصی نیز همراه آن ارائه می‌شود.

در مجموع، King 33-SM یک راهکار اقتصادی و حرفه ای برای تراش روتاری سنگ با دستگاه CNC است که در ابعاد جمع و جور، قابلیت های مهم یک دستگاه سی ان سی سنگ روتاری را در اختیار تولیدکننده قرار می دهد. ترکیب روتاری ۷۰ سانتی متر، طول ماشین کاری ۲.۵ متر، اسپیندل ISO40، هد دیسک ۶۰ سانتی متر و قابلیت ارتقاء به چهار محور باعث شده این دستگاه برای تولید ستون، مجسمه، سرستون و انواع احجام سنگی دورانی انتخاب مناسبی باشد.

خصوصيات دستگاه :

سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش) و گیربکس سیاره ای
ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
مجهز به سیستم ریل و واگن استاندارد تايوان
مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL…..

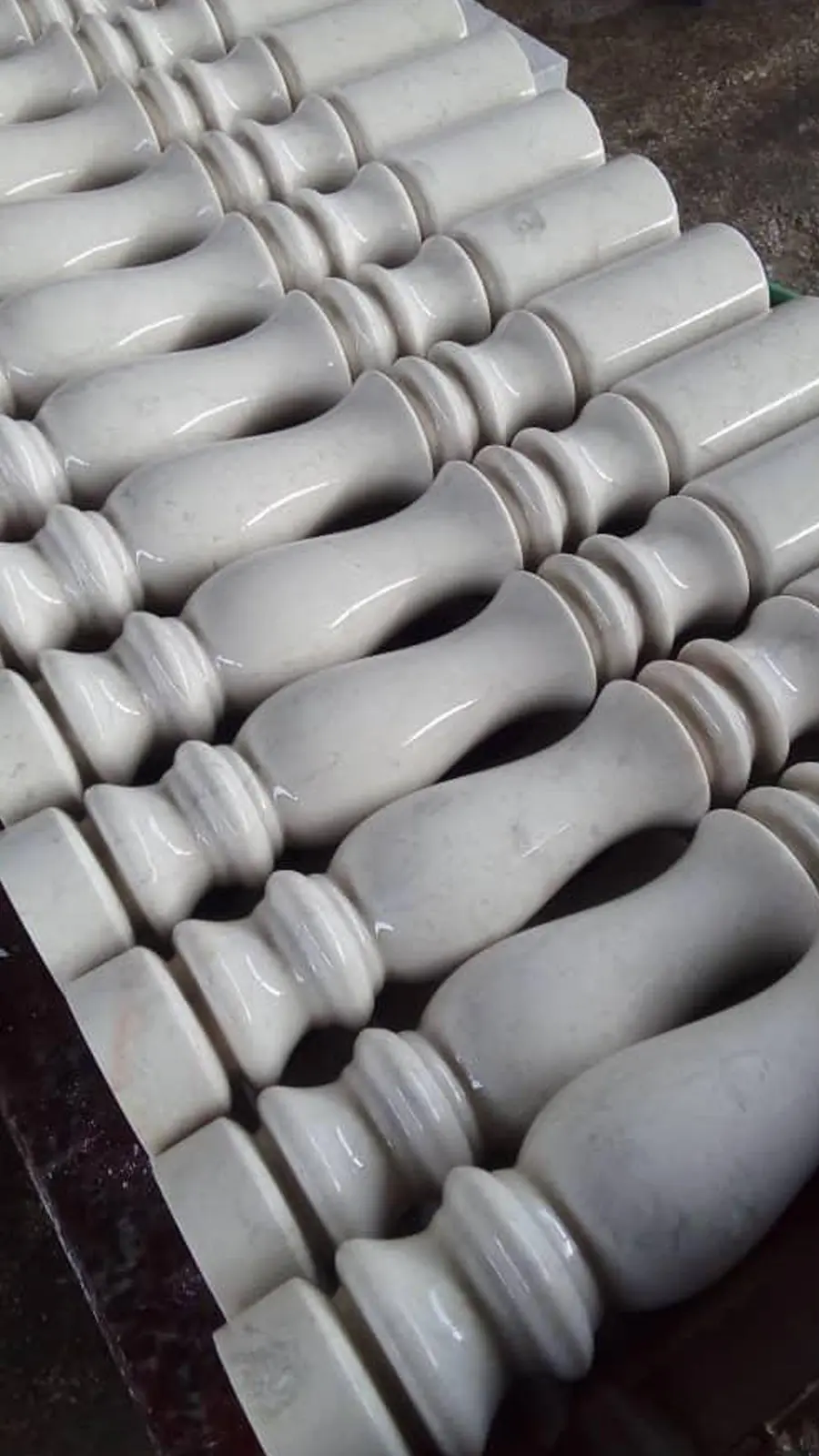

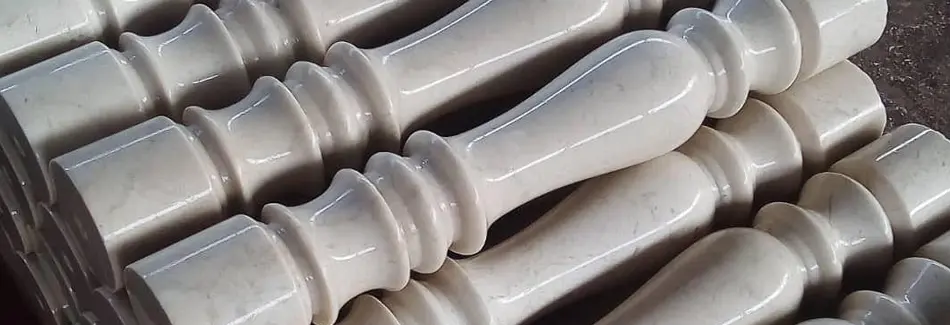

قابليت پیکرتراشی انواع اجسام دوار از قبیل ، سرستون ، ستون و نرده و صراحی گرد و ...
دارای نرم افزار کنترلی تمام فارسی به همراه اطلاعات آموزشی

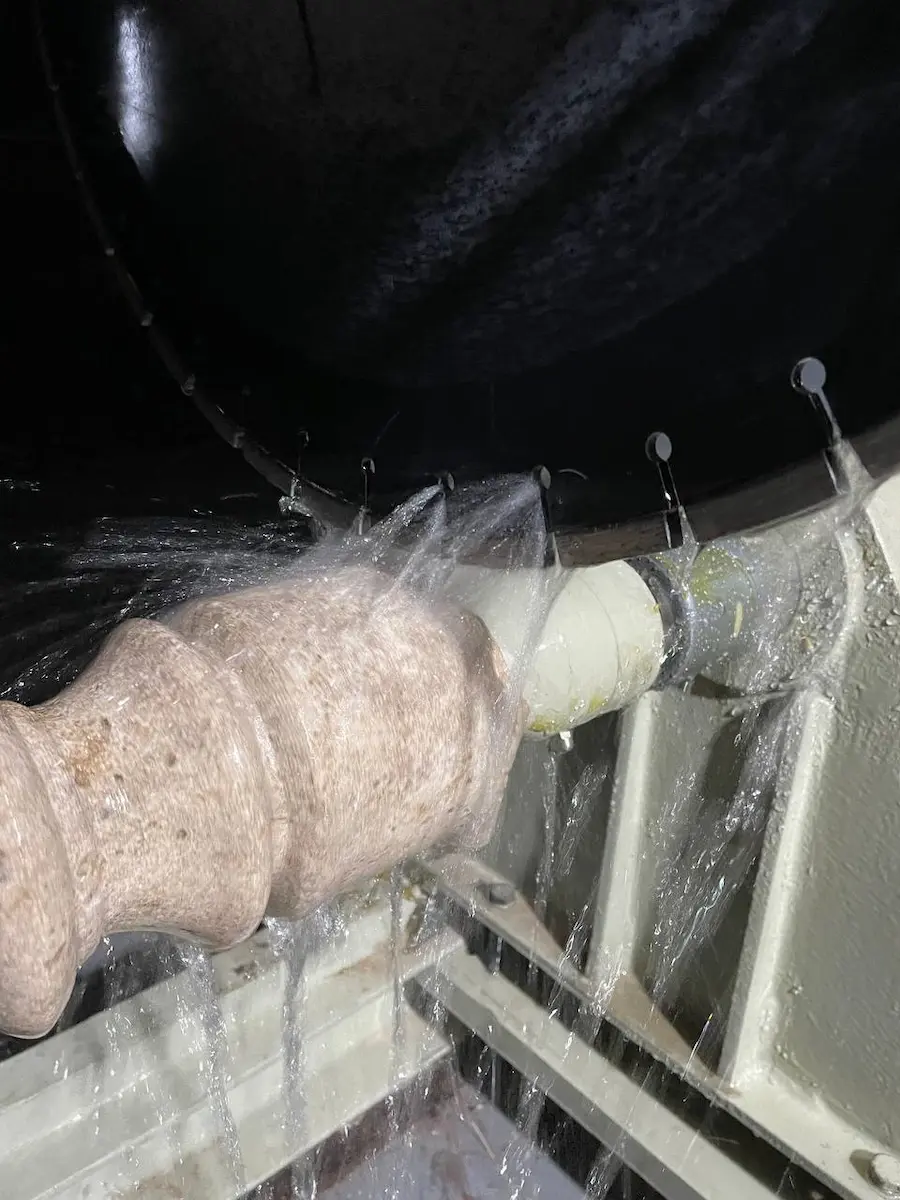

مجهز به سيستم پاشش آب جهت كار بر روي سنگ
قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب جلوگیری از صدمه زدن به دستگاه و قطعه کار و ابزار
استفاده از سیستم آكاردئون (كاور محورها)
استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
دارای اسپیندل سری ISO40 و گلویی قدرتمند با قابلیت اتصال دیسک خشن تراشی تا قطر 600 میلیمتر
مجهز به روتاری حرفه ای ضد آب با قابلیت تحمل وزن سنگ تا 2 تن
سرعت بالاي محورها حداكثر 10000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر
امكان تراش مدل های سه بعدی تا طول 2500 میلیمتر و قطر 700 میلیمتر
ابعاد دستگاه 3200( ارتفاع) * 1600(طول) *5400(عرض) میلیمتر
دارای یک سال گارانتی کلیه قطعات و 10 سال خدمات پس از فروش
