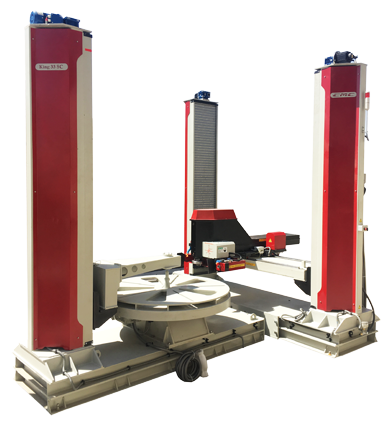

دستگاه سی ان سی CNC چهار محور پیکر تراش عمودی سنگ مدل King 33-SC

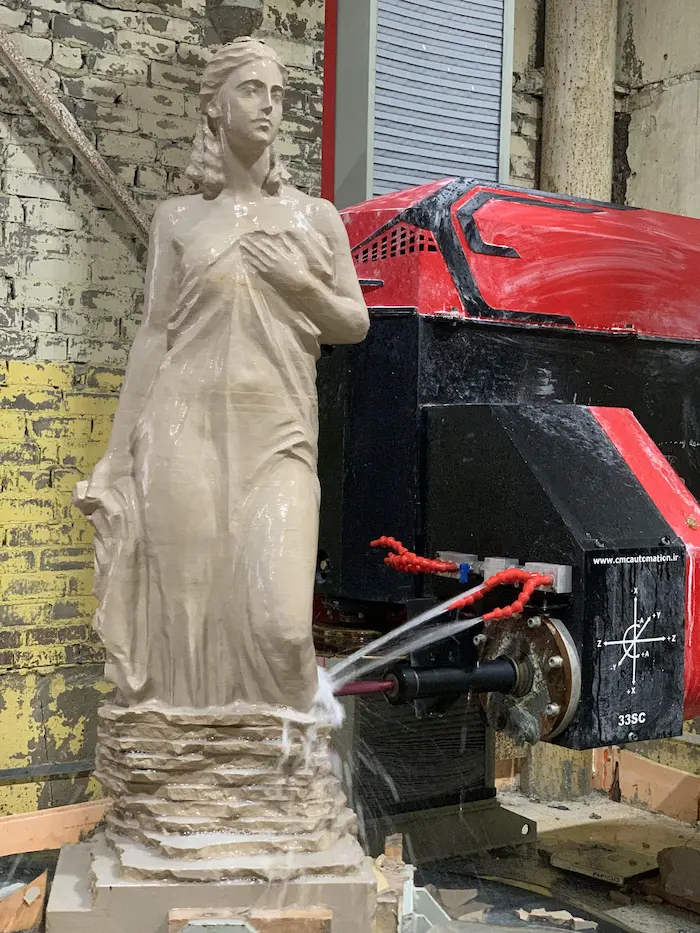

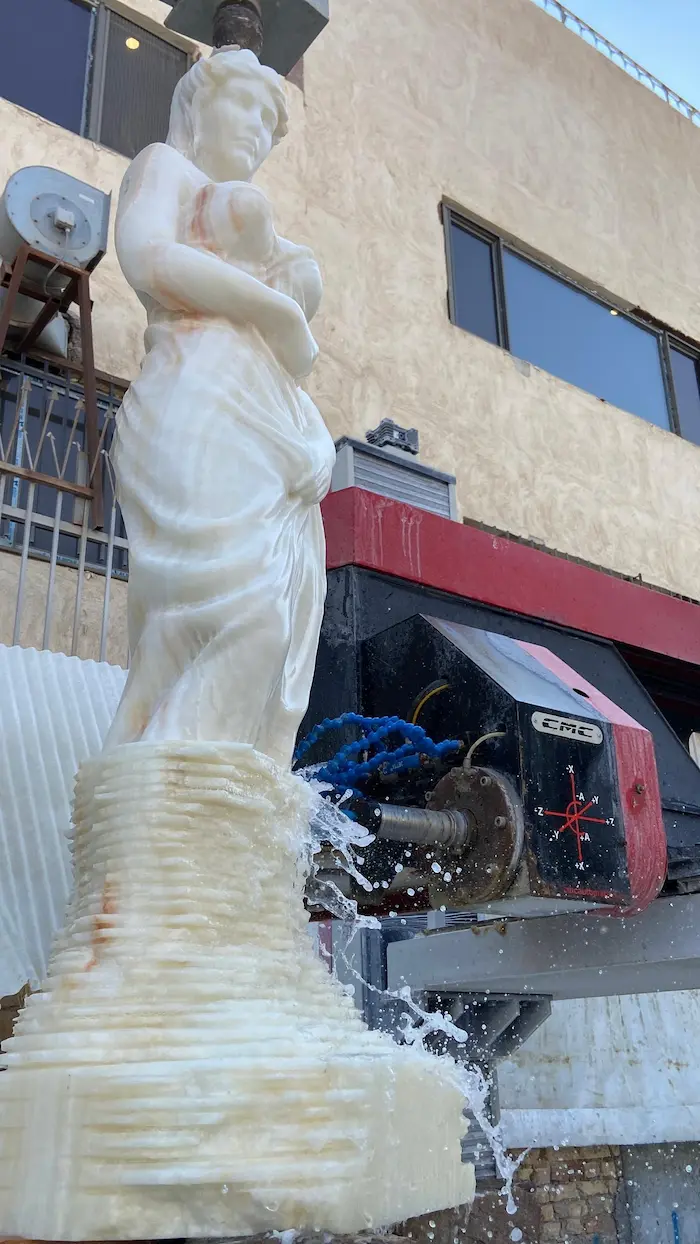

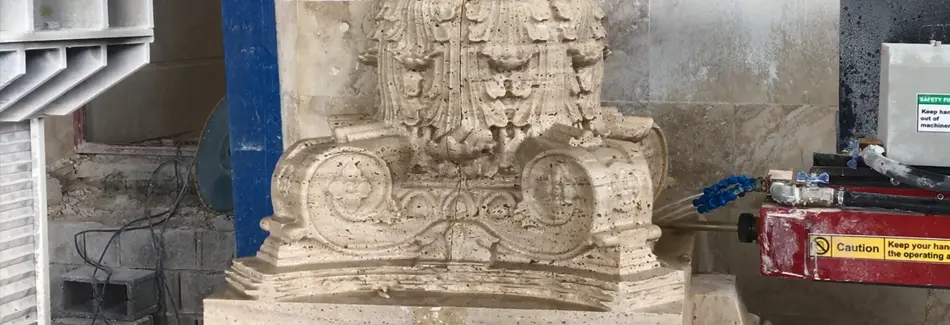

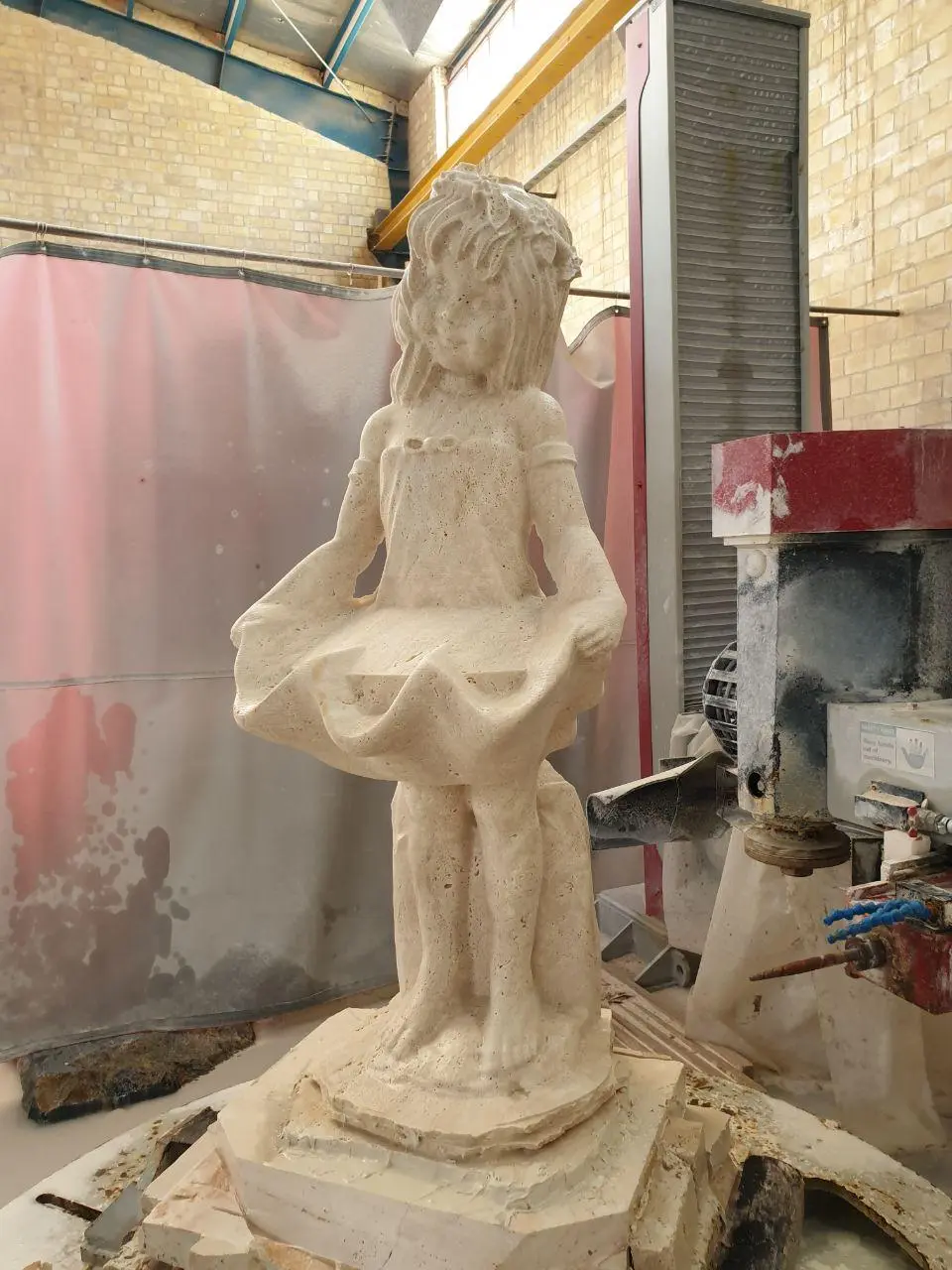

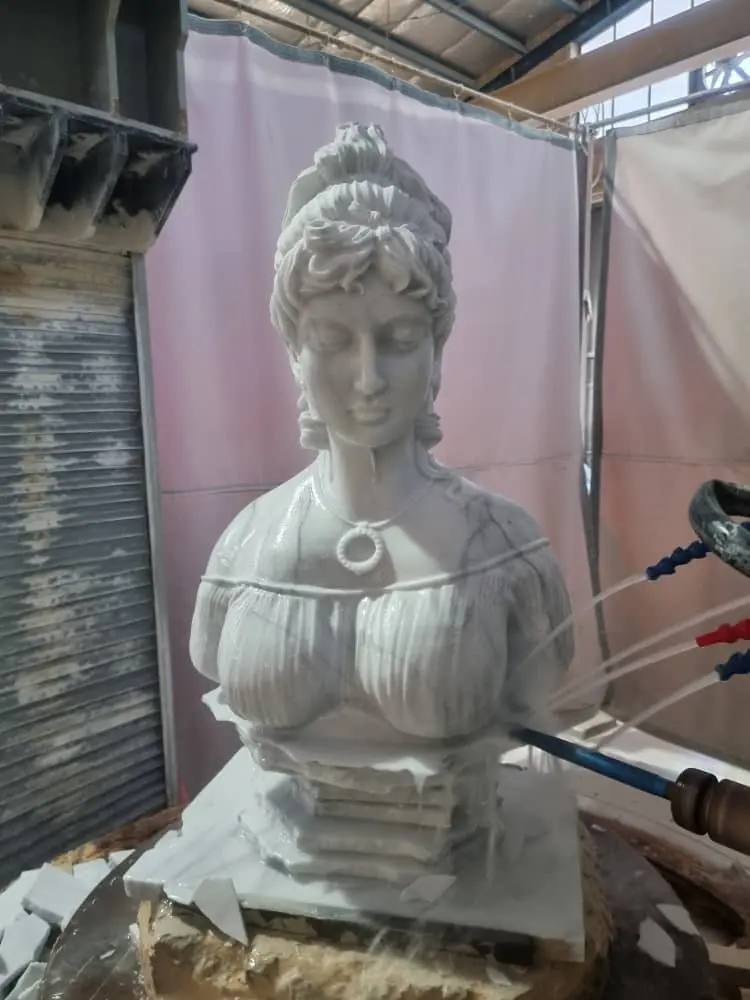

King 33-SC یک دستگاه CNC چهار محور همزمان (4Axis Simultaneous CNC) برای پیکرتراشی، مجسمهسازی، تراش ستون و ماشینکاری انواع سنگهای طبیعی است که بهطور اختصاصی برای تولید احجام سنگی با دقت بالا طراحی شده است. این دستگاه قابلیت ساخت انواع ستون، نیمستون، سرستون، گلدان سنگی، مجسمه، پایه چراغ، المانهای شهری، قطعات دکوراتیو، احجام معماری، سنگ مزارهای خاص و انواع پروژههای سفارشی را دارد. کنترل همزمان چهار محور CNC باعث میشود تمامی جزئیات مدل سهبعدی با دقت بسیار بالا روی قطعه اجرا شده و سطح نهایی کاملاً یکنواخت و بدون شکستگی در انحناها ایجاد شود.

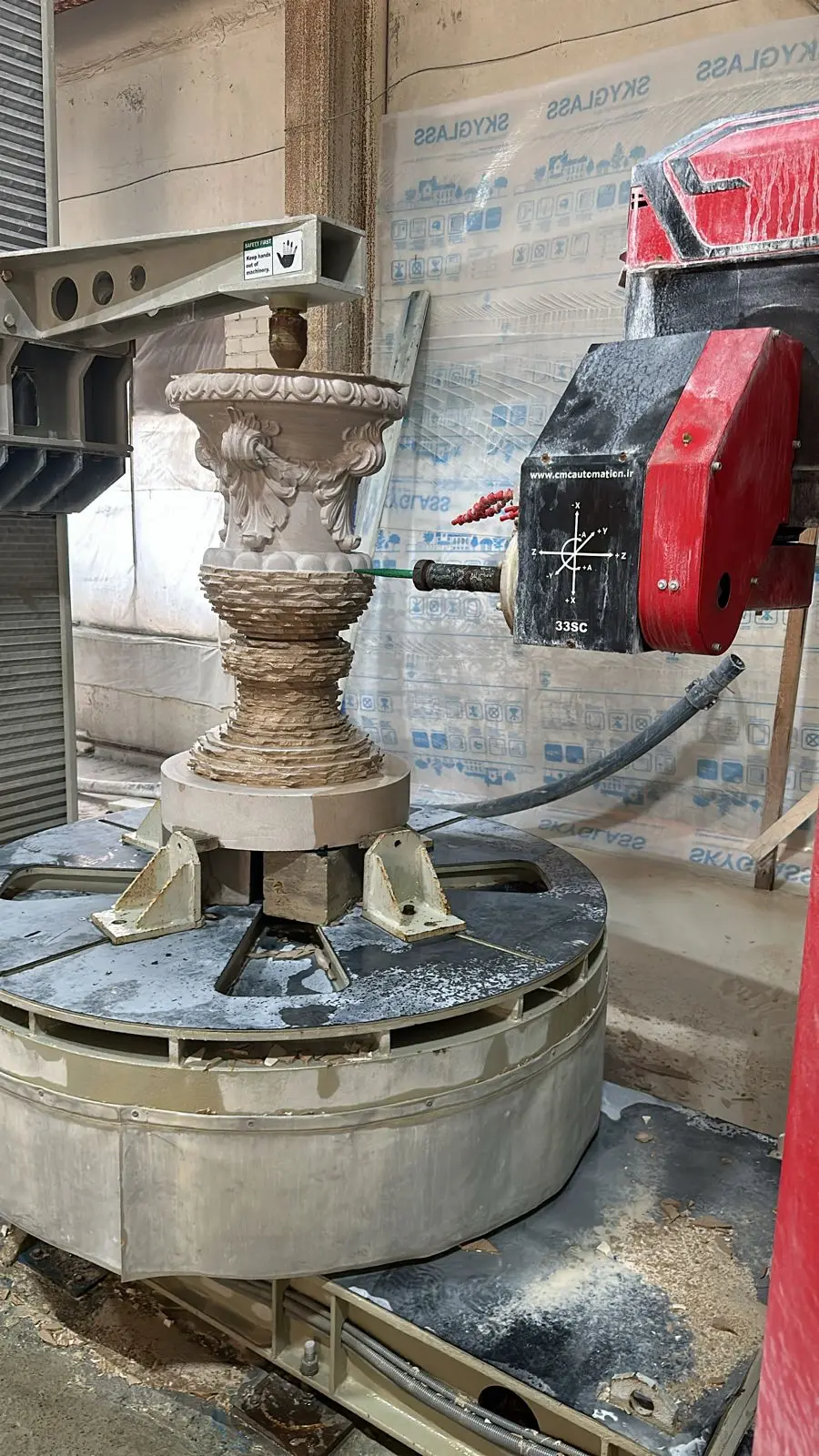

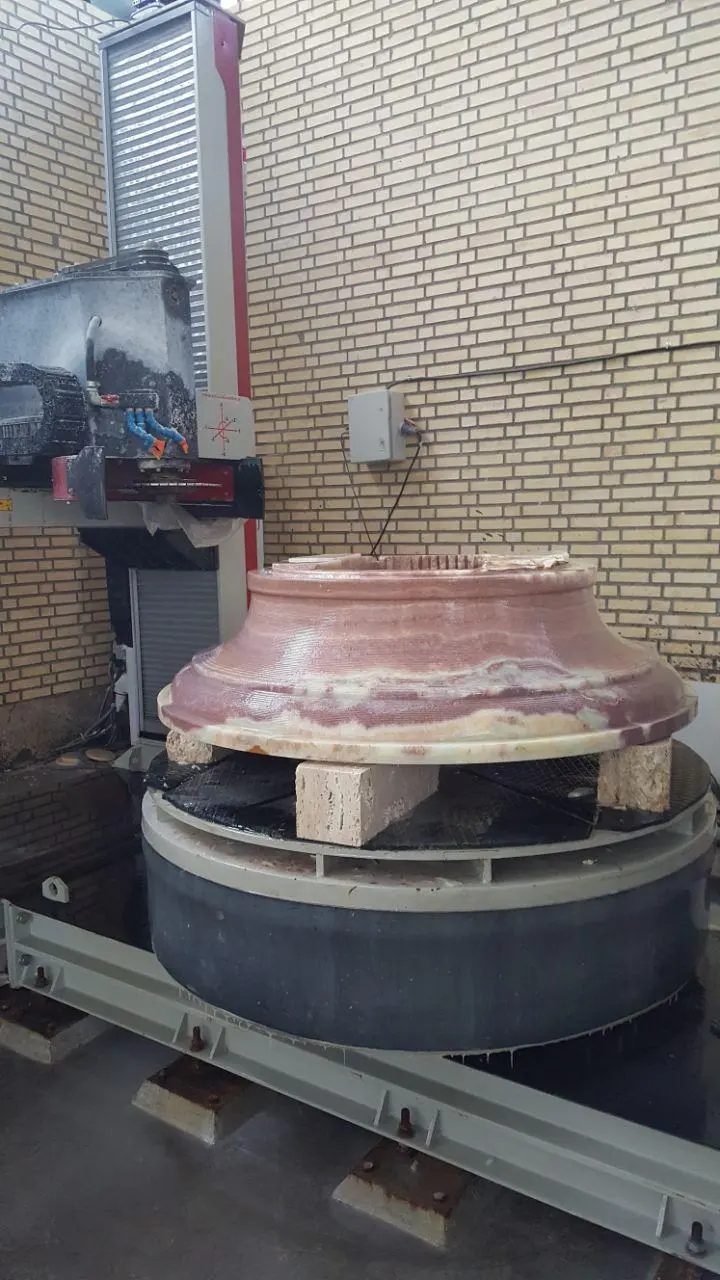

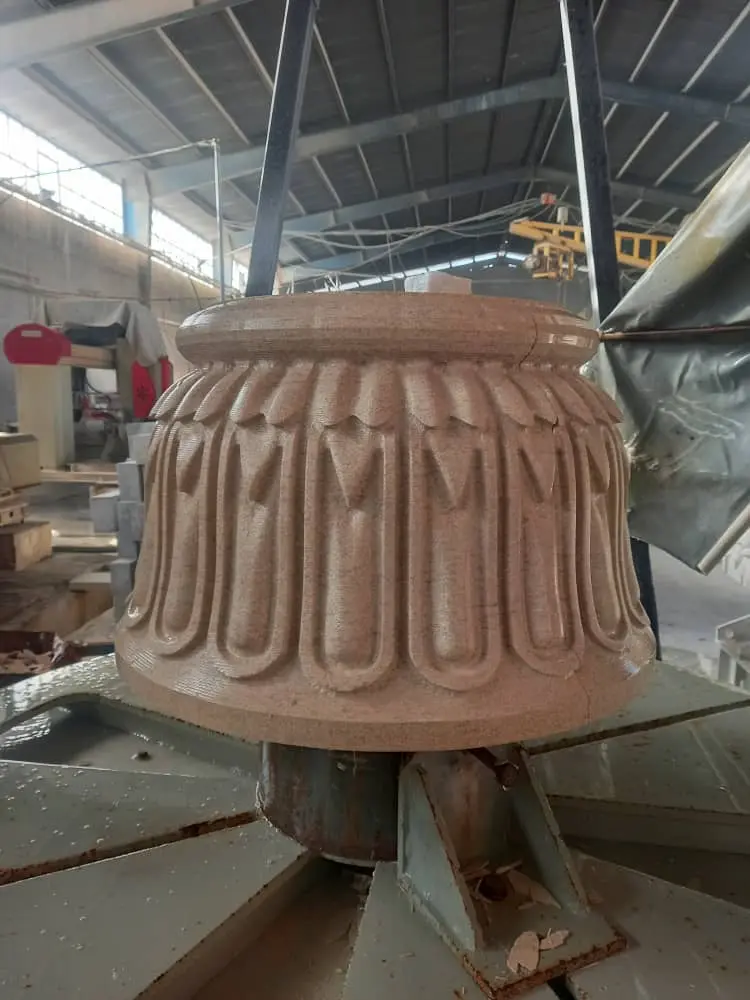

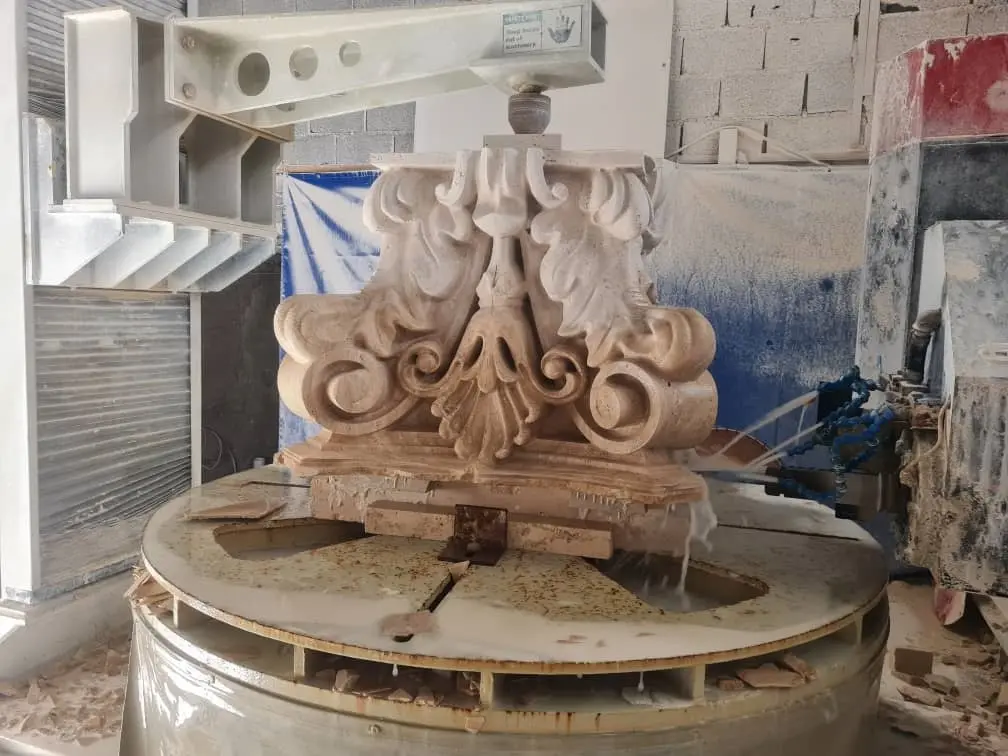

یکی از مهمترین ویژگیهای King 33-SC، بهرهگیری از یک کفگرد صنعتی فوقسنگین با ظرفیت تحمل وزن تا ۲۰ تن است. این کفگرد قادر است قطعاتی با قطر حداکثر ۱۵۰ سانتیمتر و ارتفاع تا ۲۲۰ سانتیمتر را با دقت بسیار بالا به گردش درآورد. طراحی حرفهای سیستم روتاری، باعث حفظ دقت موقعیتیابی حتی در زمان چرخش قطعات بسیار سنگین شده و امکان تولید ستونها و مجسمههای بزرگ را بدون کاهش کیفیت فراهم میکند. این ویژگی یکی از مهمترین عوامل تأثیرگذار در کیفیت نهایی تراش و تقارن کامل قطعات است.
یکی از قابلیت های کاربردی دستگاه سی ان سی سنگ مدل King 33-SC، امکان ماشین کاری ایندکس (Index Machining) است. در این حالت، محور روتاری می تواند در هر زاویه دلخواه به صورت کاملاً دقیق قفل شده و عملیات ماشین کاری سه محور روی همان سطح انجام شود. این قابلیت باعث می شود علاوه بر تراش قطعات دوار مانند ستون و مجسمه، امکان اجرای جزئیات، سطوح تخت، شیارها، حکاکی ها و بخش هایی که نیاز به ماشین کاری دقیق در زوایای مختلف دارند نیز فراهم شود. همچنین شرکت سی ام سی یزد ابزارهای اختصاصی قطر ۷۰ میلی متری را برای این دستگاه طراحی و تولید کرده است تا قسمت هایی که به دلیل محدودیت ابعاد توسط دیسک خشن تراش قابل ماشین کاری نیستند، با سرعت بسیار بالا براده برداری شوند. به این ترتیب حجم زیادی از سنگ در مدت زمان کوتاه حذف شده و قطعه با حداقل زمان، برای مرحله پرداخت نهایی توسط مته آماده می شود؛ روشی که سرعت تولید را به شکل چشمگیری افزایش داده و استهلاک ابزارهای پرداخت را نیز کاهش می دهد.

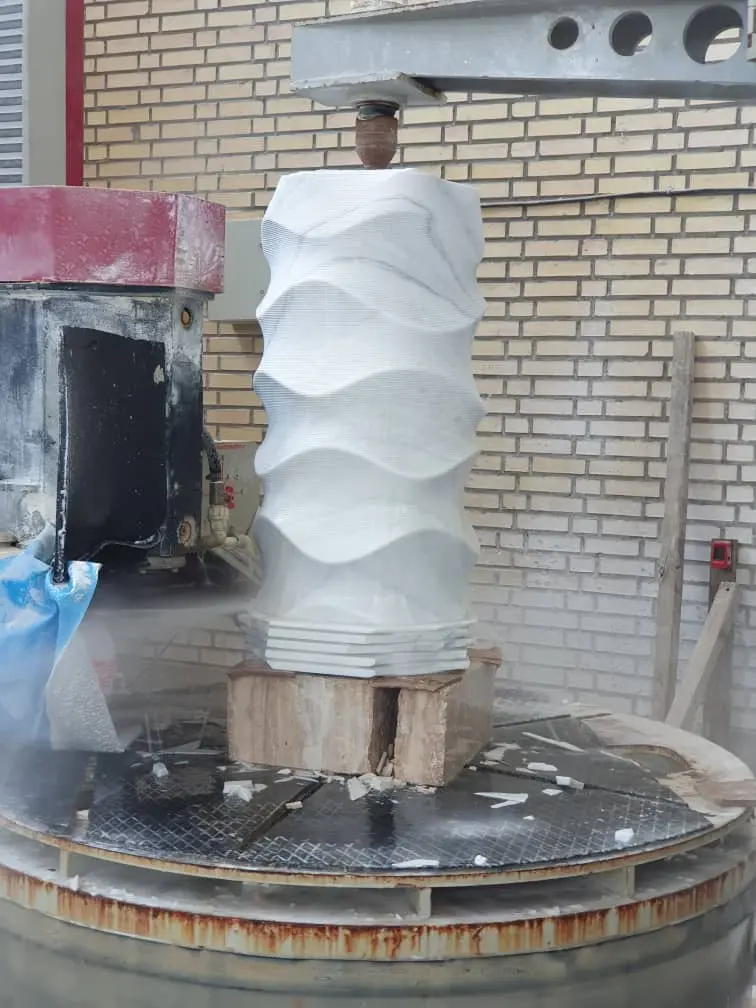

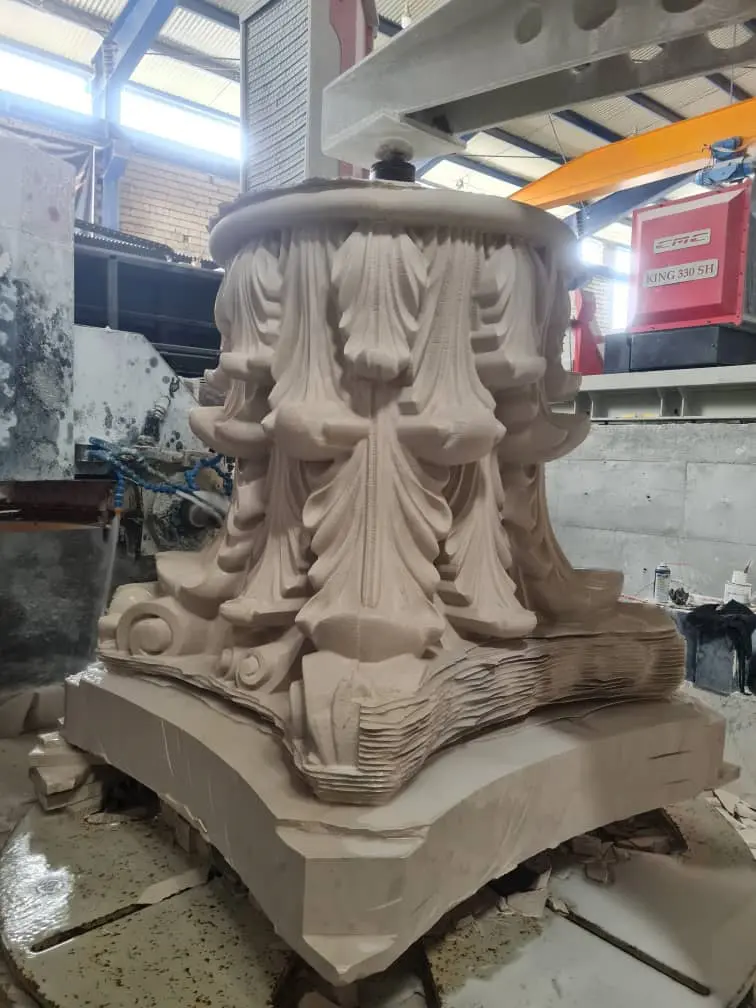

برای حفظ پایداری قطعات بلند، دستگاه به ستون مرغک (Tailstock) مجهز شده است. این سیستم با نگهداری دقیق انتهای قطعه، از ایجاد لرزش در هنگام ماشینکاری جلوگیری کرده و باعث حفظ هممرکزی (Concentricity) قطعه در تمام طول عملیات تراش میشود. استفاده از مرغک صنعتی، امکان ماشینکاری ستونها و قطعات بلند را با دقت بسیار بالا فراهم کرده و کیفیت نهایی سطوح تراشخورده را به میزان قابل توجهی افزایش میدهد.

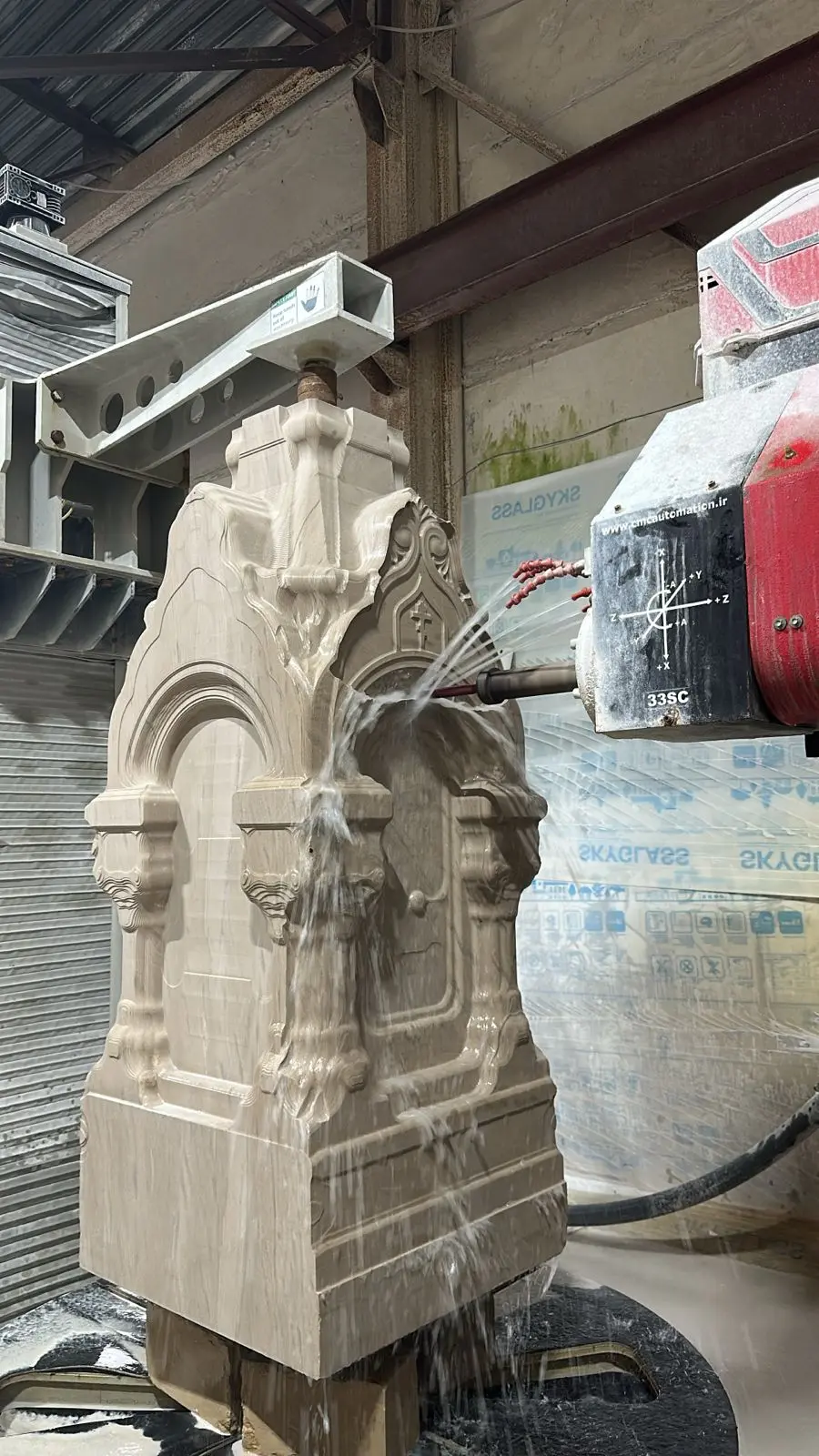

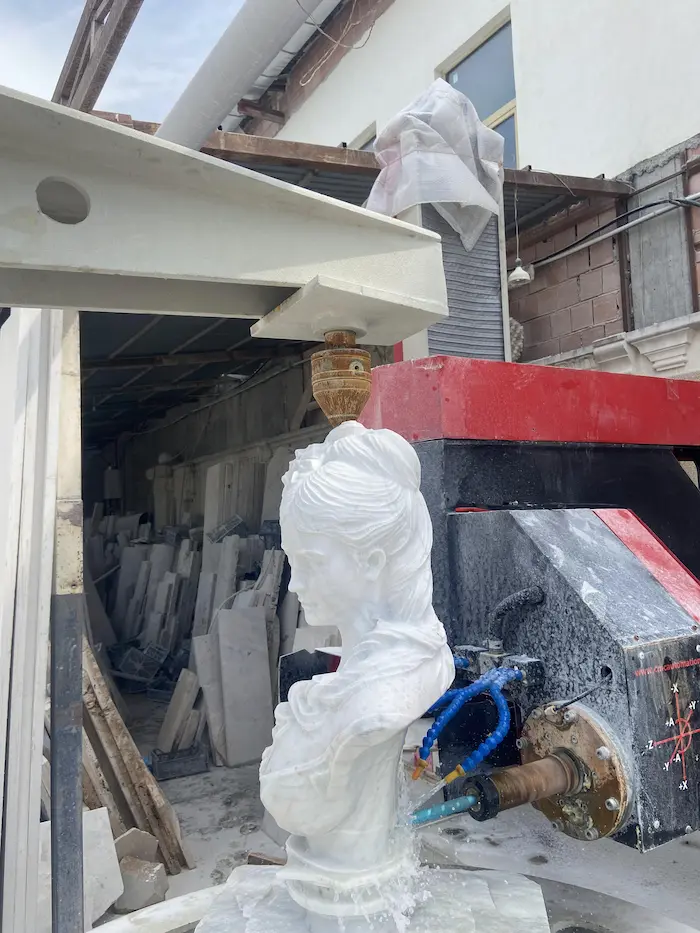

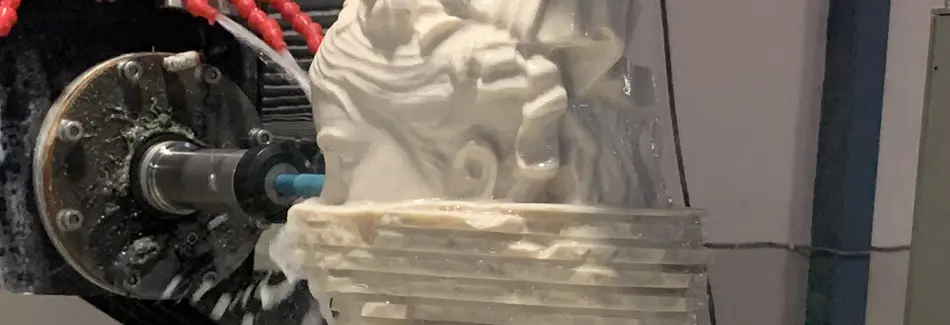

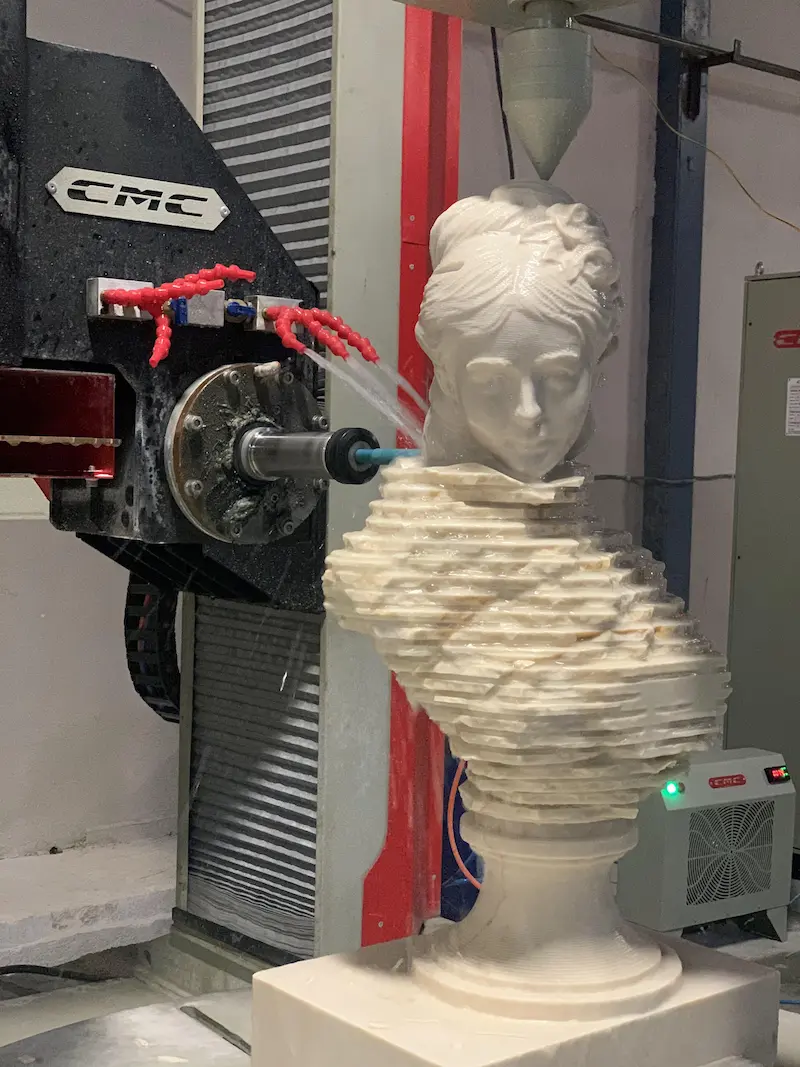

عملیات ماشینکاری توسط یک الکترواسپیندل قدرتمند ضدآب با استاندارد ISO40 انجام میشود که بهطور ویژه برای صنعت سنگ انتخاب شده است. یکی از مزیتهای مهم این اسپیندل، امکان نصب ابزارهایی با طول بسیار زیاد است؛ بهگونهای که میتوان متهها و ابزارهایی تا حدود ۴۰ سانتیمتر طول را روی دستگاه نصب کرد. این قابلیت هنگام ماشینکاری ستونهای قطور، مجسمههای بزرگ و قطعاتی با عمق زیاد اهمیت ویژهای دارد، زیرا دسترسی ابزار به تمام قسمتهای مدل را بدون محدودیت امکانپذیر میکند. در بسیاری از دستگاهها با وجود قطر بالای قطعه، محدودیت طول ابزار باعث غیرقابل استفاده شدن بخشی از فضای کاری میشود، اما در King 33-SC این محدودیت برطرف شده است.

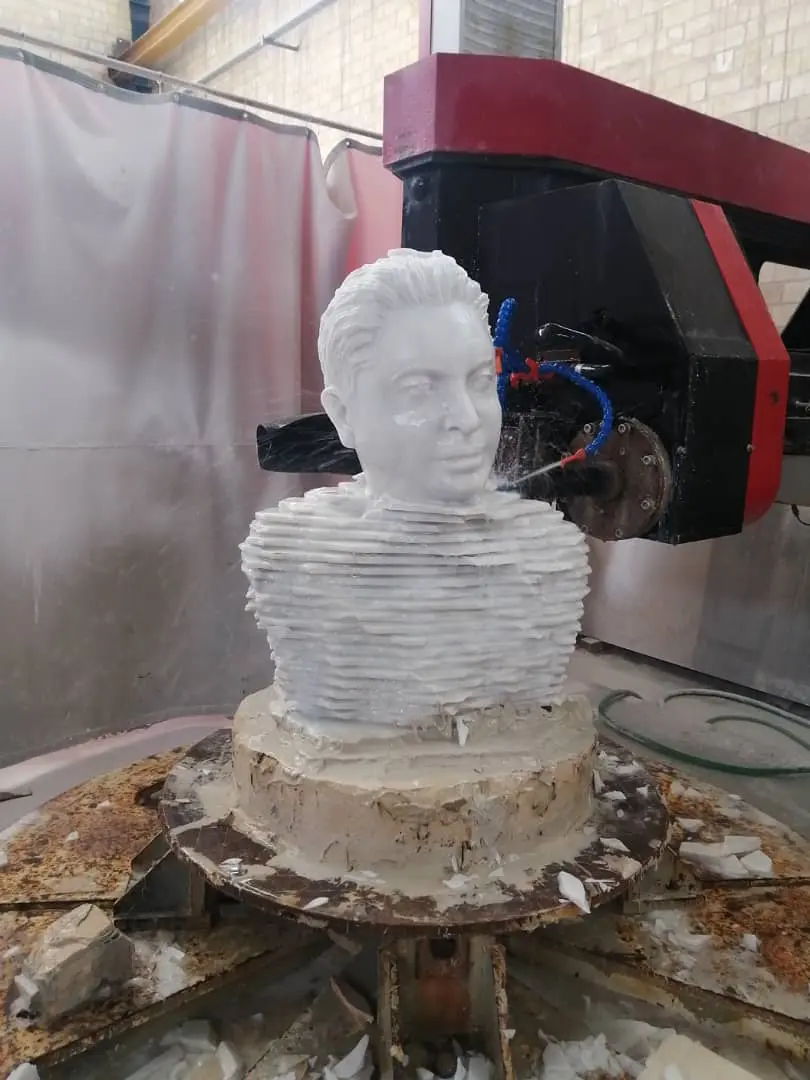

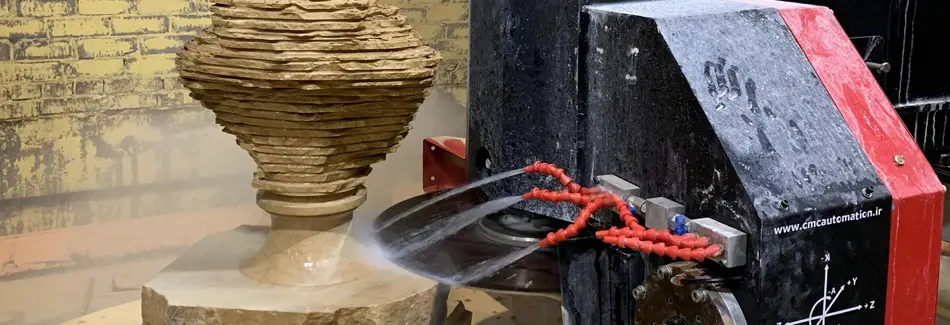

یکی از قابلیتهای منحصربهفرد این دستگاه، بهرهمندی از سیستم خشنتراشی قدرتمند با دیسک ۶۰ سانتیمتری است. این مجموعه بهصورت مستقیم به موتور متصل نشده و از طریق سیستم پولی و گلویی روغنی نیروی موتور را به دیسک منتقل میکند. این طراحی علاوه بر افزایش قابل توجه گشتاور، ضربات ناشی از عملیات خشنتراشی را جذب کرده و فشار وارد شده به موتور و اسپیندل را به حداقل میرساند. در نتیجه دستگاه قادر است حجم بسیار زیادی از سنگ را در مدت کوتاهی حذف کند؛ بهطوریکه در سنگهایی مانند تراورتن امکان خشنتراشی تا حدود ۲۰ سانتیمتر عمق تنها در یک مرحله وجود دارد. این ویژگی باعث کاهش چشمگیر زمان تولید و افزایش بهرهوری در ساخت مجسمهها و احجام بزرگ میشود.
تمامی بخشهای کنترلی دستگاه به کامپیوتر صنعتی لمسی بدون فن (Industrial Fanless Panel PC)، تابلو برق حرفهای مجهز به کولر، سیستم عیبیابی هوشمند، تجهیزات الکتریکی صنعتی و سروو موتورهای دقیق مجهز شدهاند تا دستگاه بتواند در شرایط سخت کارخانههای سنگبری، بهصورت مداوم و با حداکثر پایداری فعالیت کند. این تجهیزات علاوه بر افزایش طول عمر دستگاه، هزینههای نگهداری را کاهش داده و عملکردی مطمئن در شیفتهای کاری طولانی ارائه میدهند.
یکی از مهمترین مزایای خرید دستگاههای CMC Automation، دسترسی اختصاصی به سامانه آموزش آنلاین CMC24.ir است. پس از نصب دستگاه، مشتری به مجموعهای از فیلمهای آموزشی کاربردی شامل آموزش کار با دستگاه، اپراتوری، تولید G-Code، نمونه پروژههای عملی، آموزش نرمافزارهای مرتبط با دستگاه، معرفی ابزارها، نکات افزایش کیفیت و بهرهوری و بسیاری مطالب تخصصی دیگر دسترسی خواهد داشت. این آموزشها به کاربران کمک میکنند تا در کوتاهترین زمان، بهصورت حرفهای از تمام قابلیتهای دستگاه استفاده کنند.
علاوه بر آموزش، تیم فنی CMC Automation از طریق CMC24.ir پاسخگوی سؤالات و مشکلات مشتریان بوده و آنها را در مسیر راهاندازی، یادگیری و استفاده بهینه از دستگاه همراهی میکند. به همین دلیل، خرید از CMC Automation تنها به معنای تهیه یک دستگاه CNC نیست، بلکه دریافت یک مجموعه کامل شامل آموزش، پشتیبانی تخصصی و انتقال تجربه است؛ مزیتی که نقش مهمی در افزایش سرعت یادگیری، کاهش خطاهای اپراتوری و بهرهوری بیشتر مجموعه خواهد داشت.

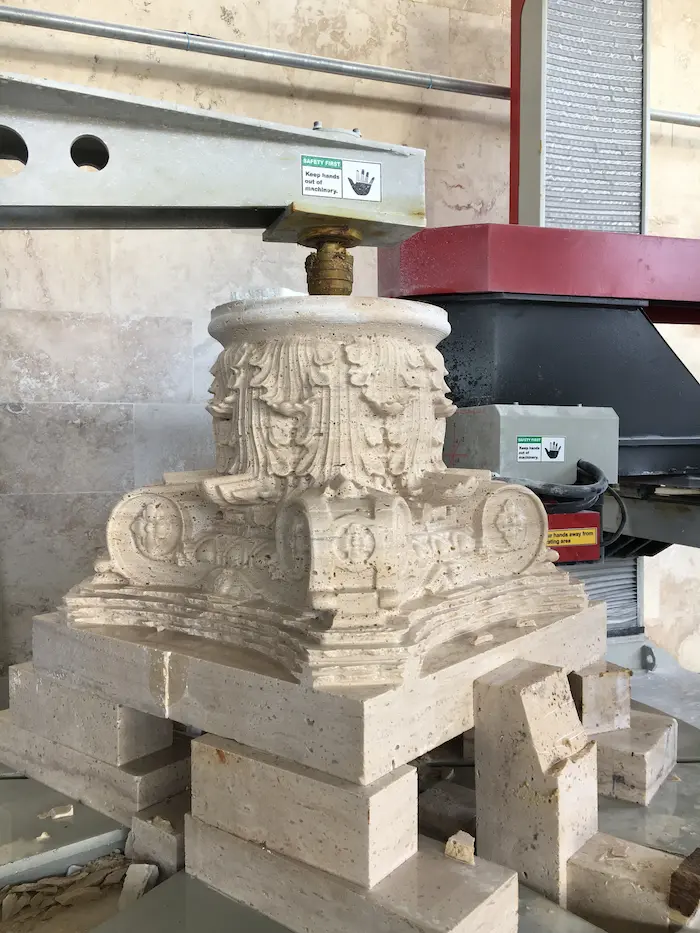

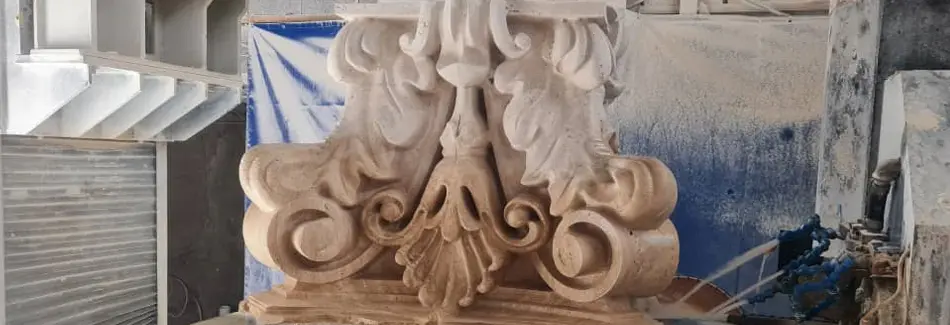

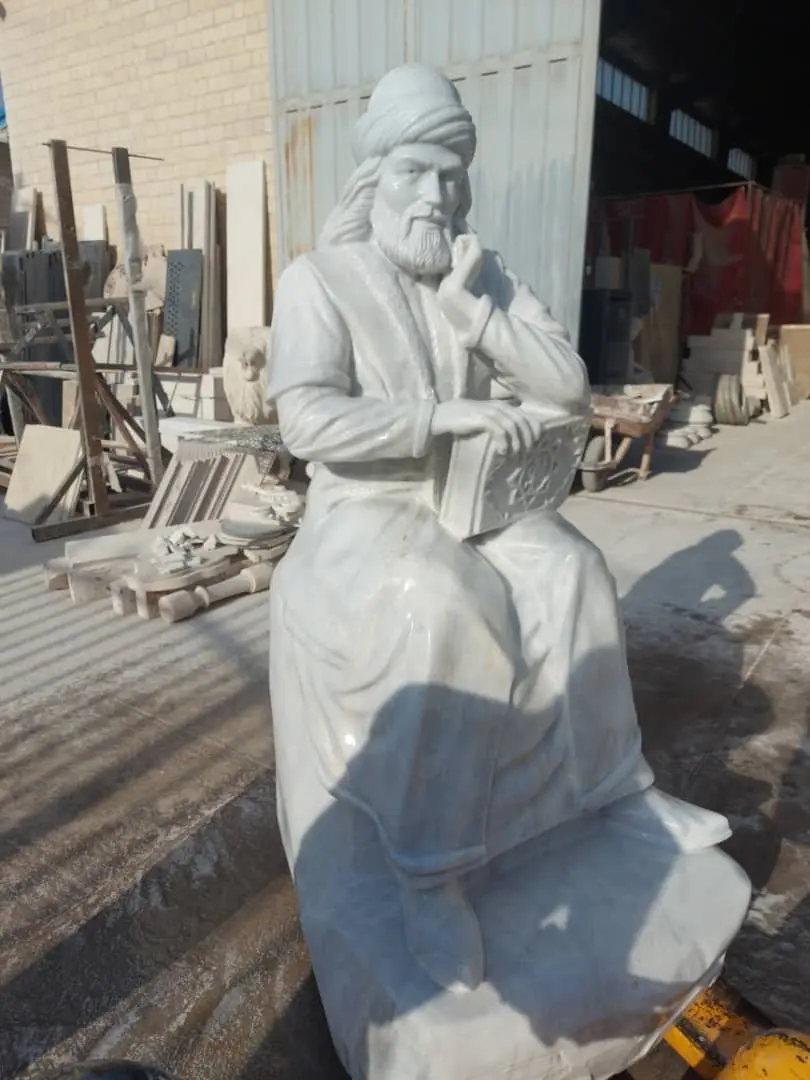

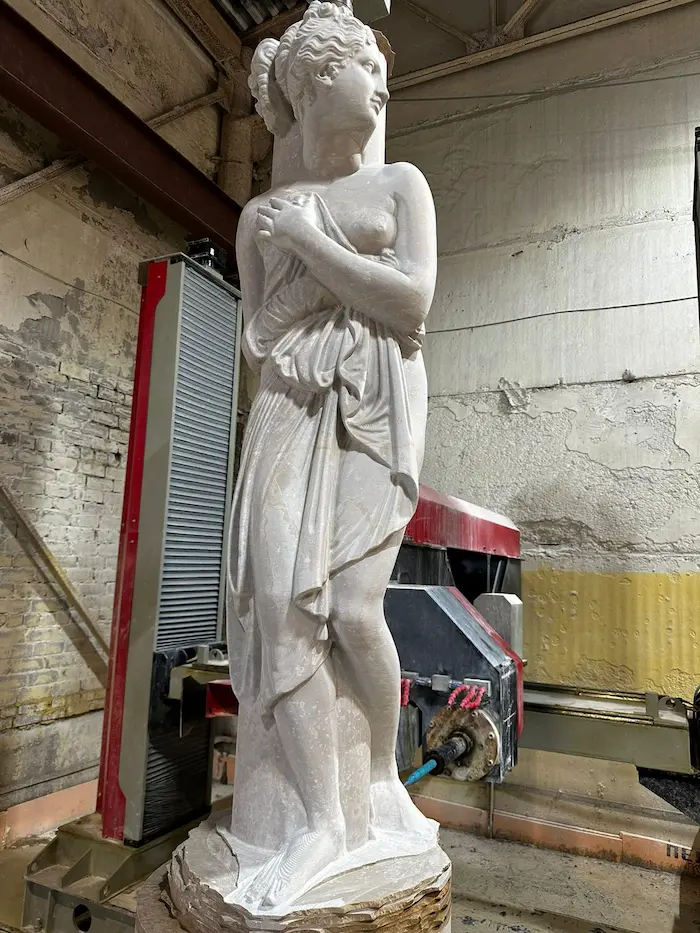

King 33-SC تنها یک دستگاه مجسمهسازی نیست، بلکه یک مرکز ماشینکاری چهار محور سنگ (4-Axis Stone Machining Center) برای تولید انواع ستونهای کلاسیک، سرستون، گلدانهای سنگی، مجسمههای شهری، المانهای معماری، احجام هنری، قطعات دکوراتیو و پروژههای سفارشی است. ترکیب کفگرد فوقسنگین ۲۰ تنی، روتاری دقیق، ستون مرغک، اسپیندل ضدآب ISO40، سیستم خشنتراشی قدرتمند، سروو موتورهای صنعتی و ساختار مکانیکی مستحکم، این دستگاه را به یکی از کاملترین و قدرتمندترین دستگاههای CNC پیکرتراشی سنگ در کلاس خود تبدیل کرده است.
خصوصيات دستگاه :
سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش) و گیربکس سیاره ای
ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
مجهز به سیستم ریل و واگن استاندارد تايوان
مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL…..

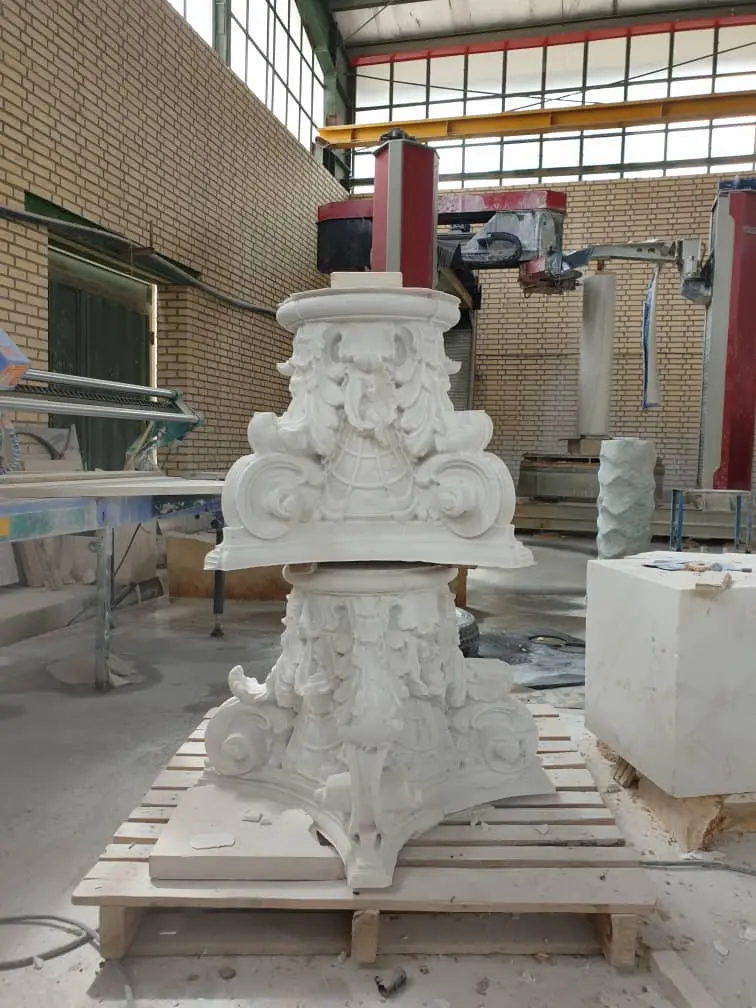

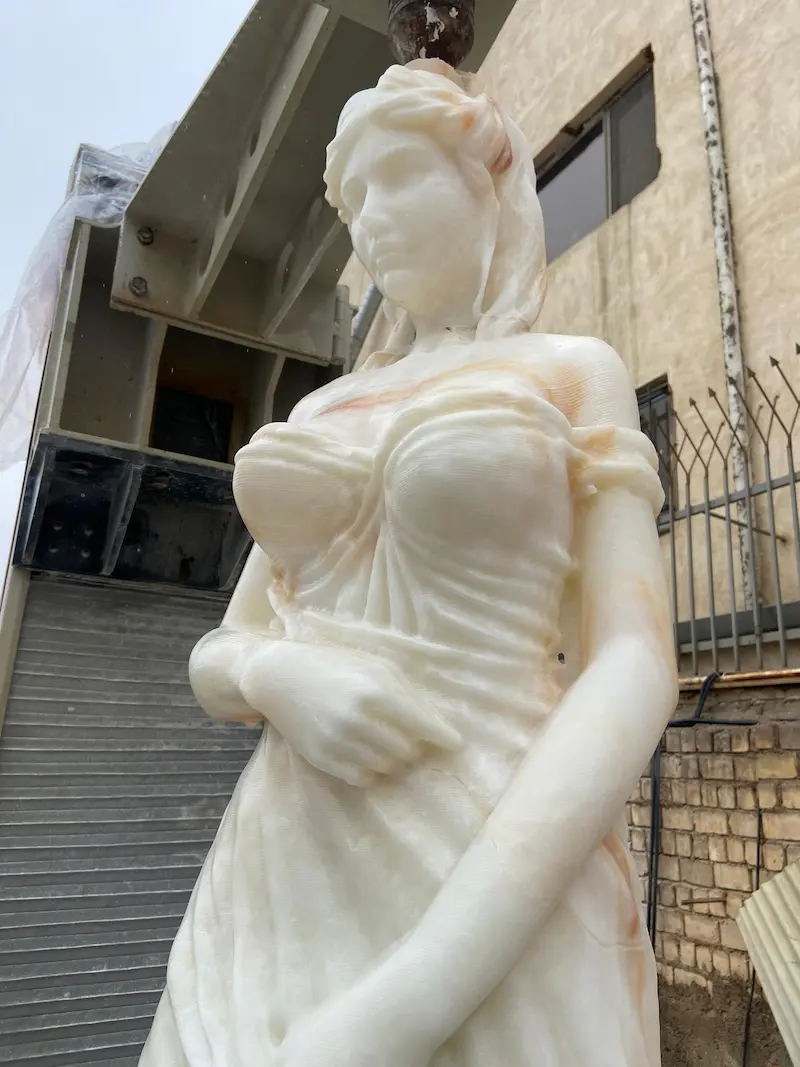

قابليت پیکرتراشی انواع اجسام دوار و چند وجی از قبیل مجسمه ، سرستون ، ستون و ...
دارای نرم افزار کنترلی تمام فارسی به همراه اطلاعات آموزشی

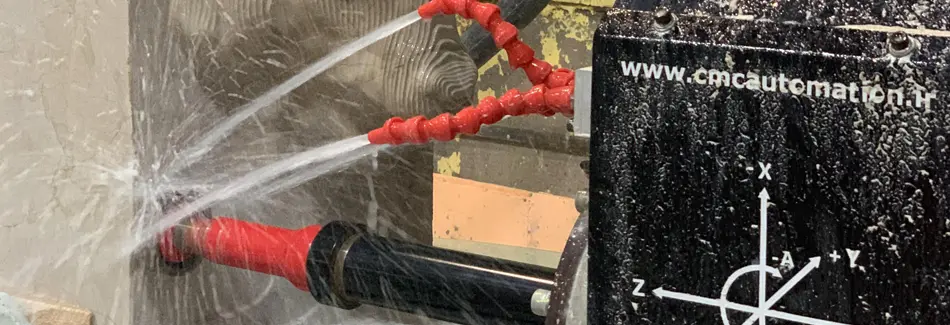

مجهز به سيستم پاشش آب جهت كار بر روي سنگ
قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب جلوگیری از صدمه زدن به دستگاه و قطعه کار و ابزار
استفاده از سیستم آكاردئون (كاور محورها)
استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
دارای اسپیندل موتور ایتالیایی و گلویی قدرتمند با قابلیت اتصال دیسک خشن تراشی تا قطر 600 میلیمتر
مجهز به کفگرد حرفه ای ضد آب با قابلیت تحمل وزن سنگ تا 20 تن
سرعت بالاي محورها حداكثر 10000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر
امكان پیکر تراشی مجسمه و سرستون تا ارتفاع 2200 میلیمتر و قطر 1500 میلیمتر
