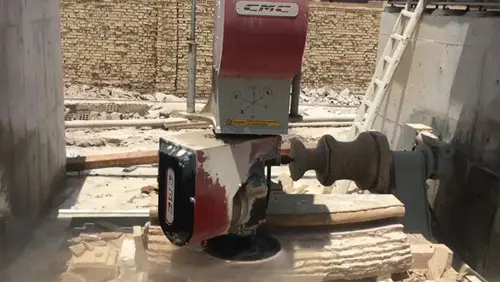

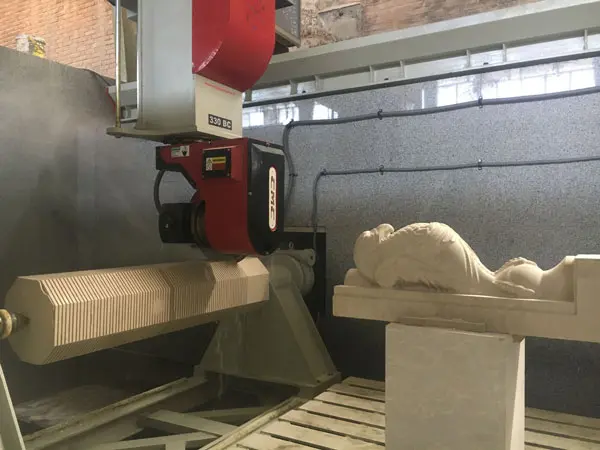

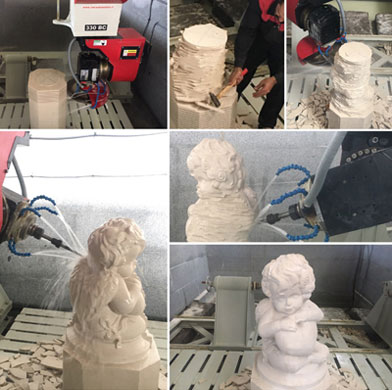

دستگاه CNC شش محور همزمان حکاکی و پیکر تراشی بر روی سنگ مدل King 330-BC

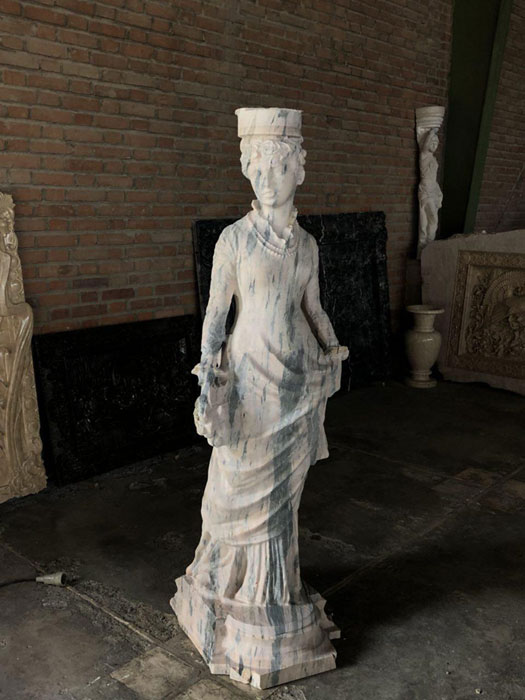

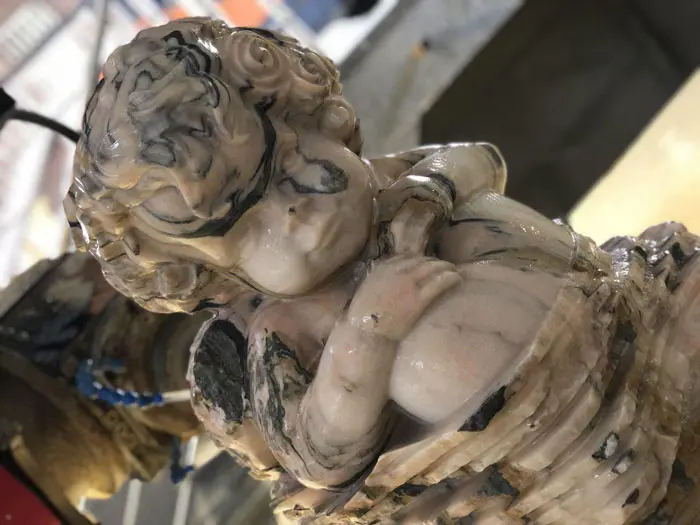

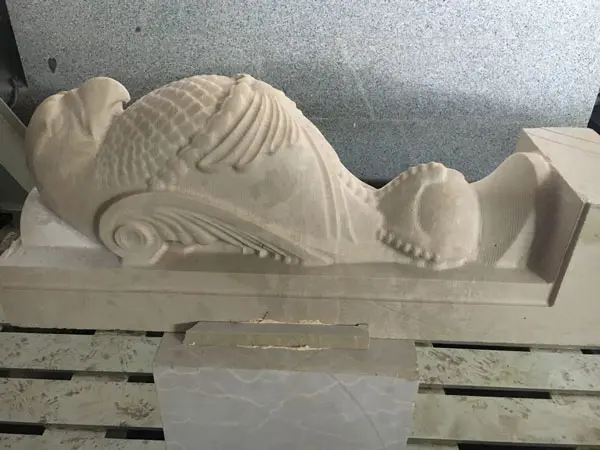

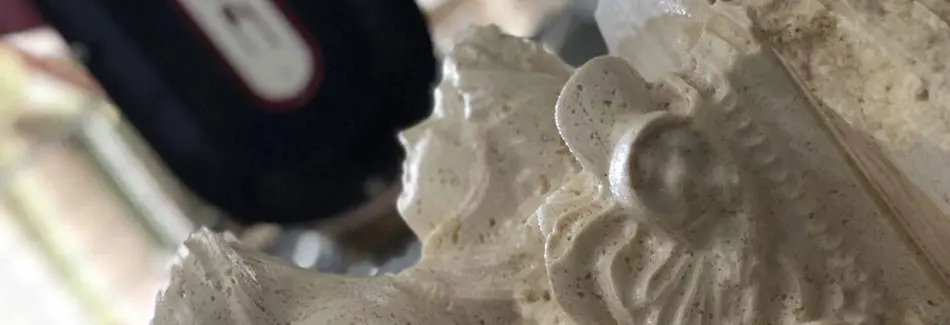

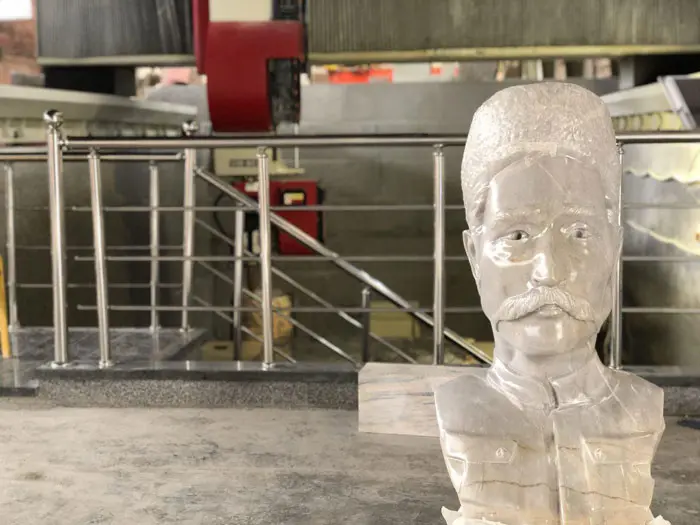

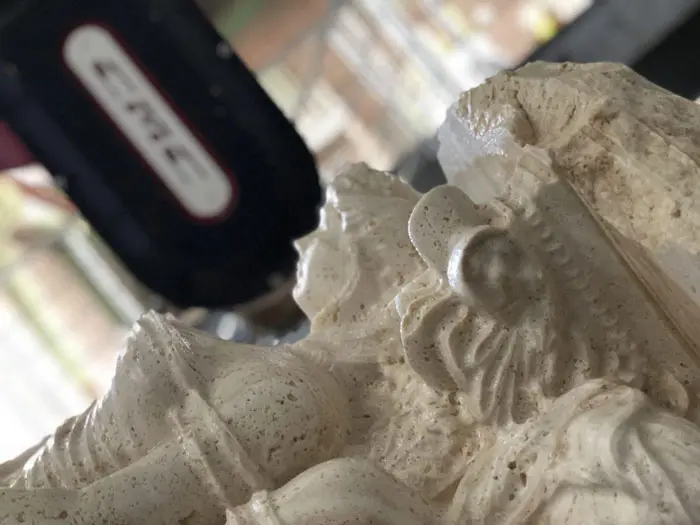

King 330-BC یک دستگاه سی ان سی پنج محور همزمان سنگ است که برای اجرای پیشرفته ترین پروژه های ماشین کاری، برش، حجاری و تولید قطعات خاص صنعت سنگ طراحی شده است. این دستگاه با بهره گیری از فناوری پنج محور همزمان، امکان ماشین کاری قطعات با پیچیده ترین سطوح هندسی را فراهم می کند و برای تولید انواع مجسمه سنگی، ستون، نیم ستون، سر ستون، آبنما، حوض سنگی، کانتر تاپ، روشویی، سینک، نماهای رومی، قطعات دکوراتیو، اسلب های سه بعدی، پنل های معماری و انواع پروژه های سفارشی انتخابی ایده آل محسوب می شود.

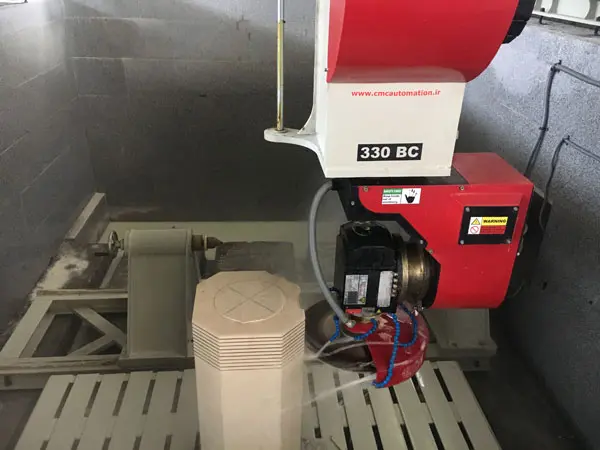

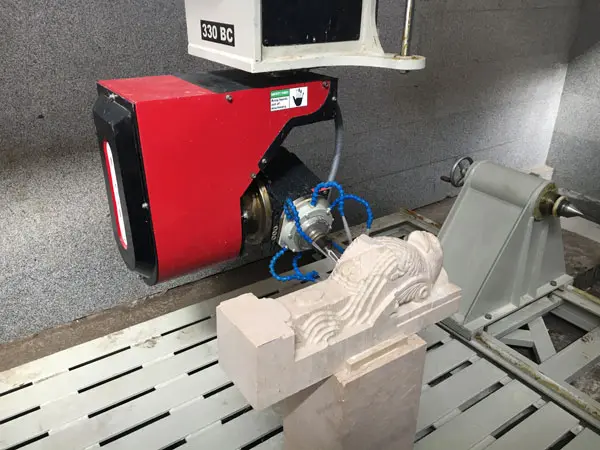

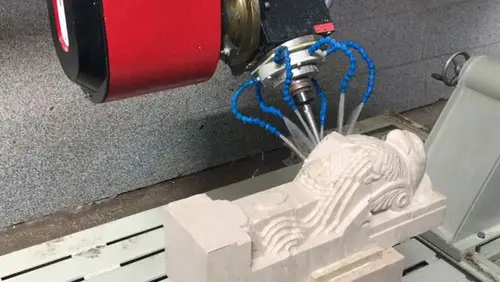

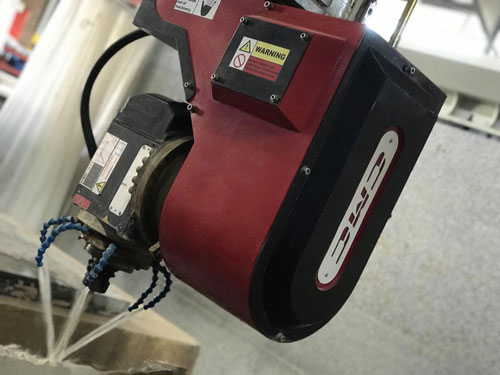

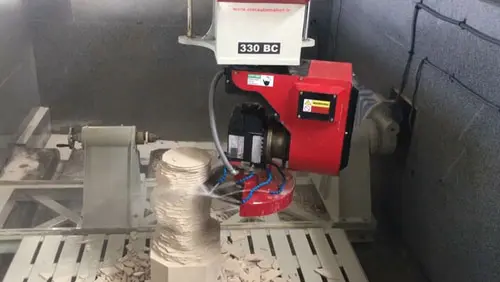

قلب این دستگاه CNC، کلگی پیشرفته پنج محور Hi-Tech است که از گیربکس های دقیق مورد استفاده در بازوهای ربات صنعتی بهره می برد. این ساختار باعث حذف لقی (Backlash)، افزایش دقت حرکتی و ایجاد حرکتی کاملاً نرم و یکنواخت در تمامی زوایا می شود. نتیجه این فناوری، ماشین کاری دقیق سطوح پیچیده، پرداخت یکنواخت و اجرای پروژه هایی است که با دستگاه های معمولی امکان پذیر نیست.

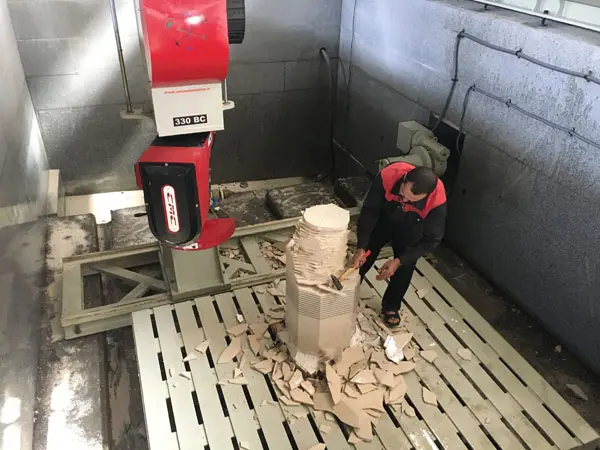

دستگاه سی ان سی به یک میز کار تخت با ابعاد ۲.۵ × ۲.۵ متر و کورس حرکتی ۱۵۰ سانتی متر در محور Z مجهز شده است. این فضای کاری بزرگ امکان ماشین کاری انواع بلوک های سنگی، اسلب، قطعات حجیم، پروژه های معماری و مدل های سه بعدی را فراهم می کند و آزادی عمل بسیار بالایی در اجرای پروژه های بزرگ در اختیار اپراتور قرار می دهد.

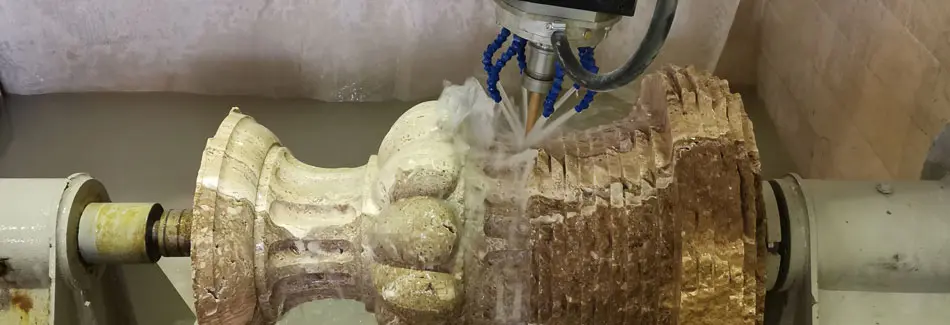

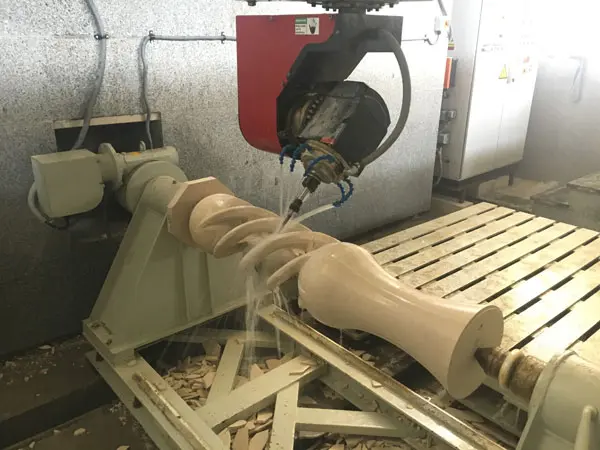

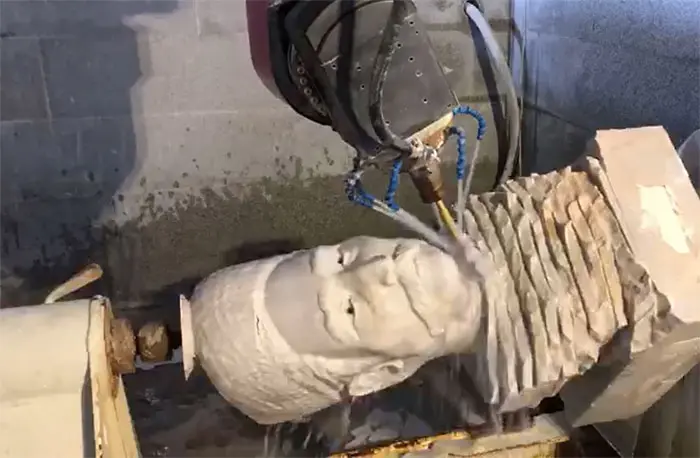

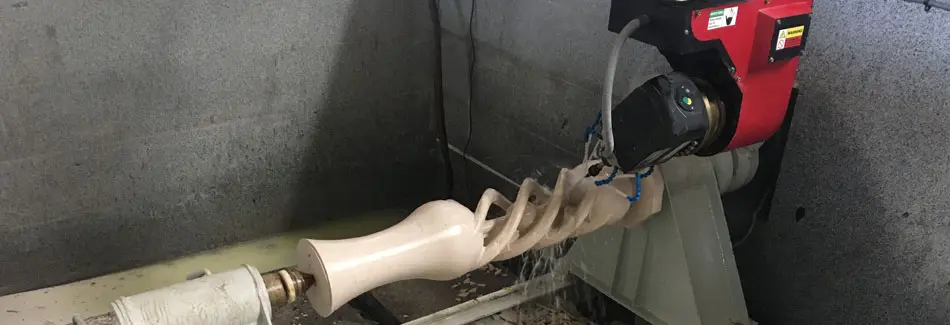

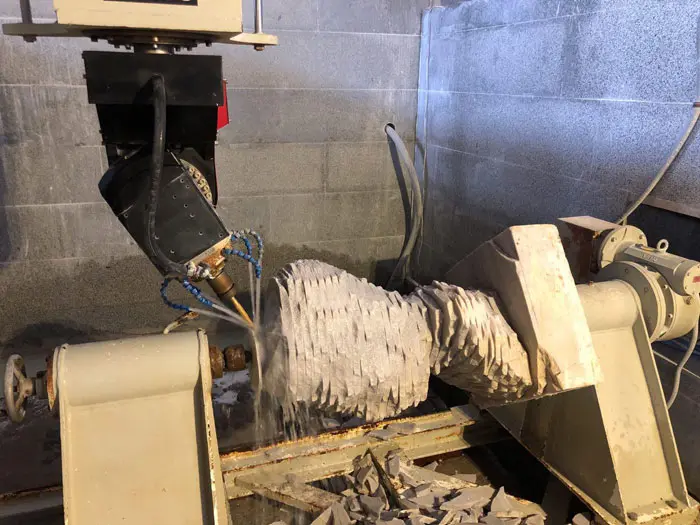

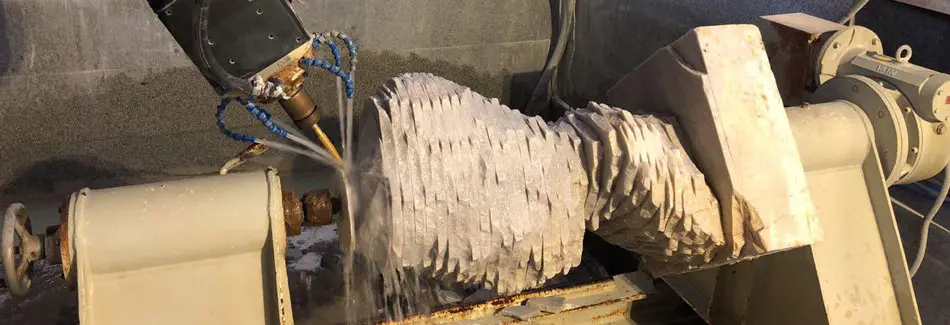

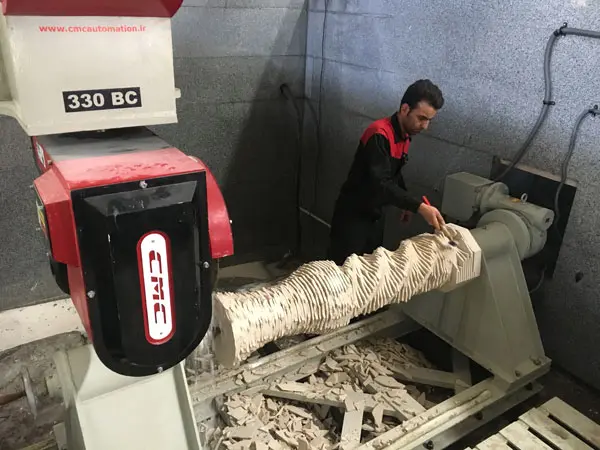

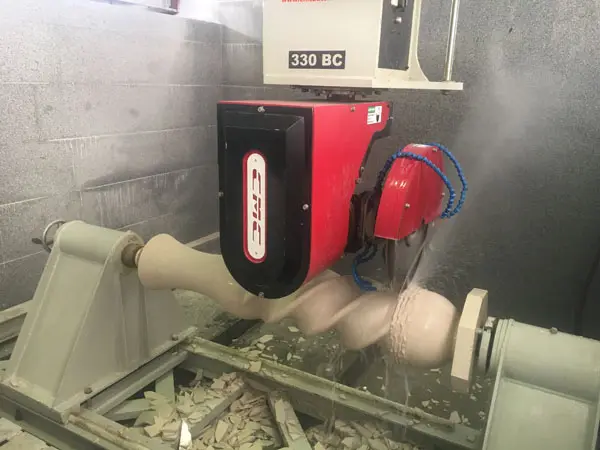

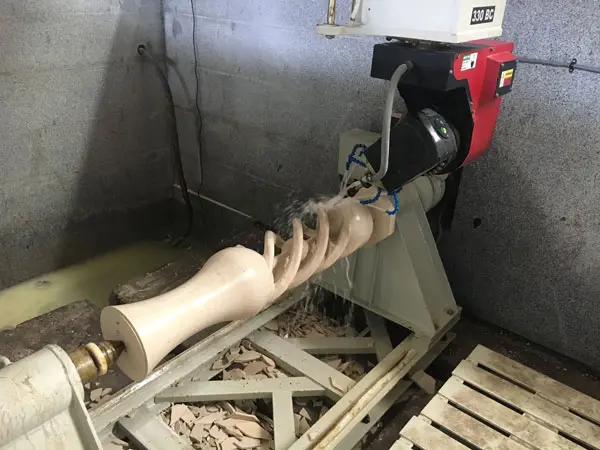

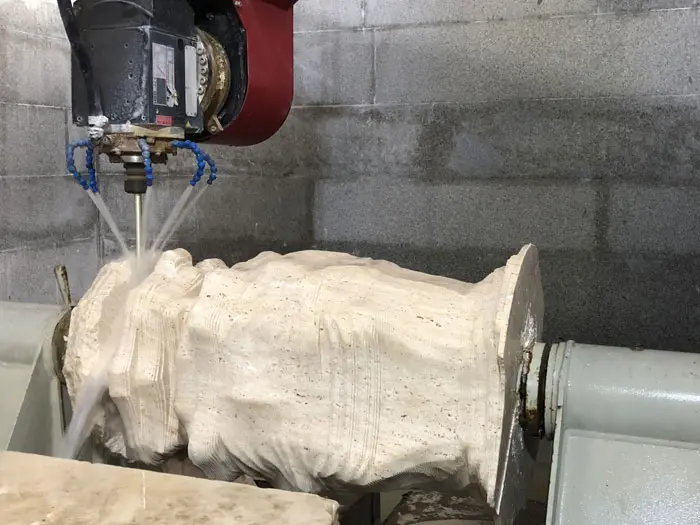

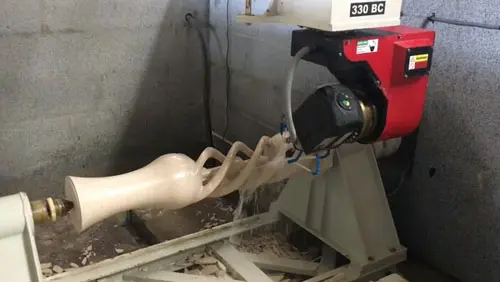

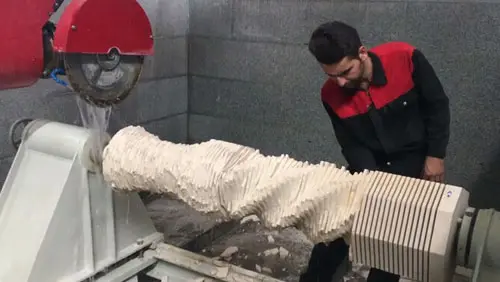

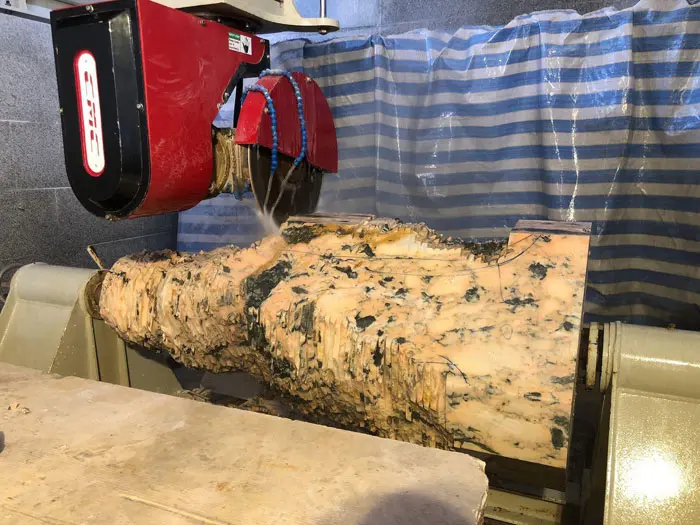

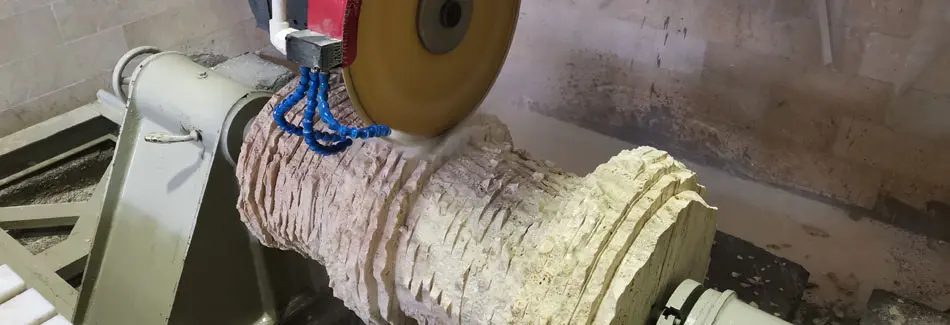

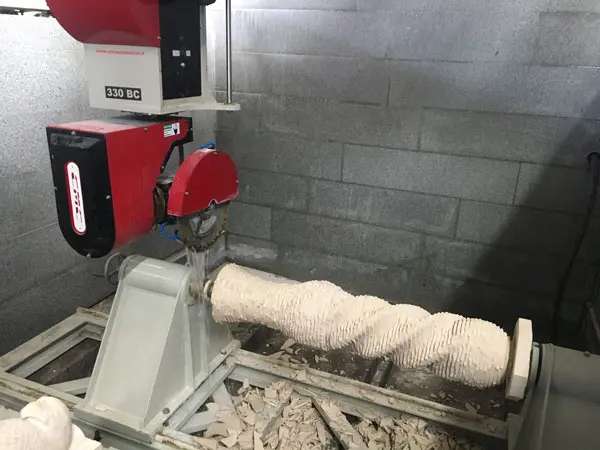

در کنار میز کار، دستگاه CNC به یک روتاری افقی صنعتی با ظرفیت ماشین کاری قطعات تا قطر ۱ متر و طول ۲ متر مجهز شده است. این محور به عنوان محور ششم در کنار سیستم پنج محور دستگاه، امکان ماشین کاری انواع ستون های کلاسیک، مجسمه، سر ستون، پایه چراغ، گلدان سنگی، قطعات دوار و پروژه های پیچیده حجاری را با دقت بسیار بالا فراهم می کند.

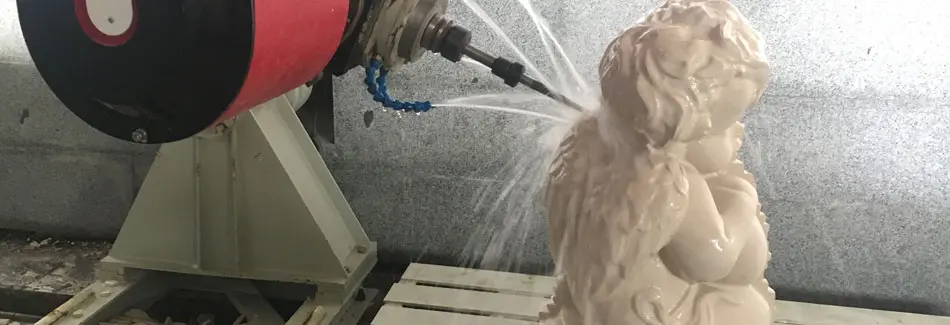

قلب عملیات ماشین کاری این دستگاه سی ان سی، الکترواسپیندل ایتالیایی ۱۸ کیلووات مجهز به سیستم تعویض خودکار ابزار (Automatic Tool Changer) است. این اسپیندل صنعتی با توان بالا، امکان استفاده از انواع مته ها، ابزارهای فرم، ابزارهای پروفیلی، تیغه های برش و ابزارهای تخصصی ماشین کاری سنگ را فراهم کرده و بدون نیاز به توقف دستگاه، ابزار مورد نیاز را به صورت کاملاً خودکار تعویض می کند. این ویژگی باعث افزایش سرعت تولید، کاهش خطای انسانی و اجرای پروژه های پیچیده در کوتاه ترین زمان می شود.

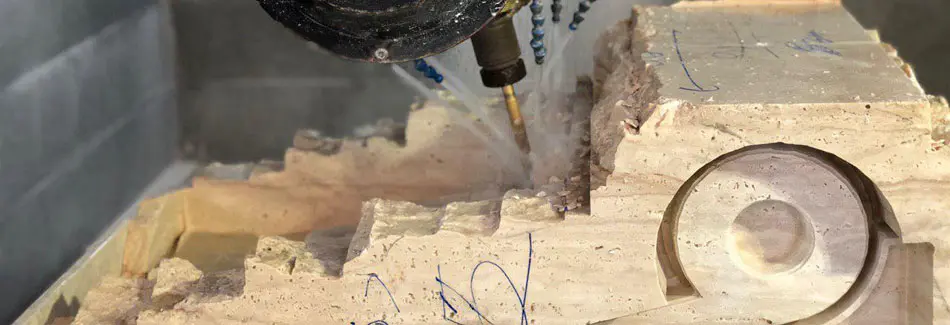

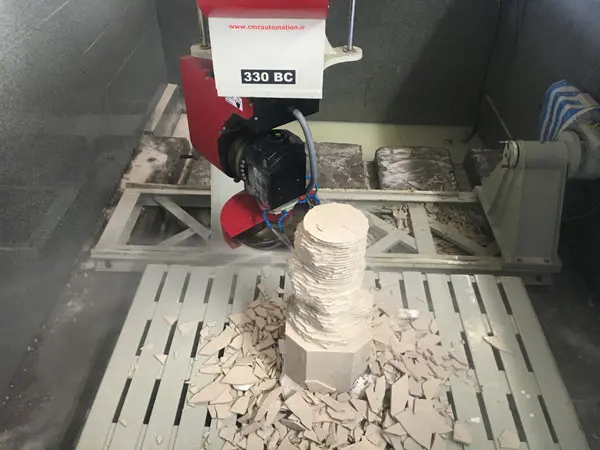

دستگاه CNC قابلیت اجرای انواع برش های فارسی (Miter Cut)، ماشین کاری پنج محور همزمان، حجاری سه بعدی، تولید اسلب های موج دار، اجرای انواع اسکرچ سنگ با ابزارهای اختصاصی شرکت سی ام سی یزد، ماشین کاری سطوح منحنی، ساخت قطعات معماری، تولید آبجکت های سنگی و اجرای پروژه های خاص را با بالاترین کیفیت فراهم می کند. این دستگاه عملاً تمام نیازهای یک کارخانه مدرن سنگ را در یک مجموعه کامل پوشش می دهد.
قدرت بالای مجموعه ماشین کاری، امکان اجرای پروژه ها روی انواع گرانیت، تراورتن، مرمریت، مرمر، چینی، اونیکس، کوارتز و سنگ های مصنوعی را فراهم می کند. شاسی فوق سنگین دستگاه، حرکت دقیق محورها و طراحی مهندسی شده مجموعه انتقال قدرت باعث می شود حتی در ماشین کاری های طولانی مدت نیز دقت، کیفیت سطح و پایداری دستگاه کاملاً حفظ شود.

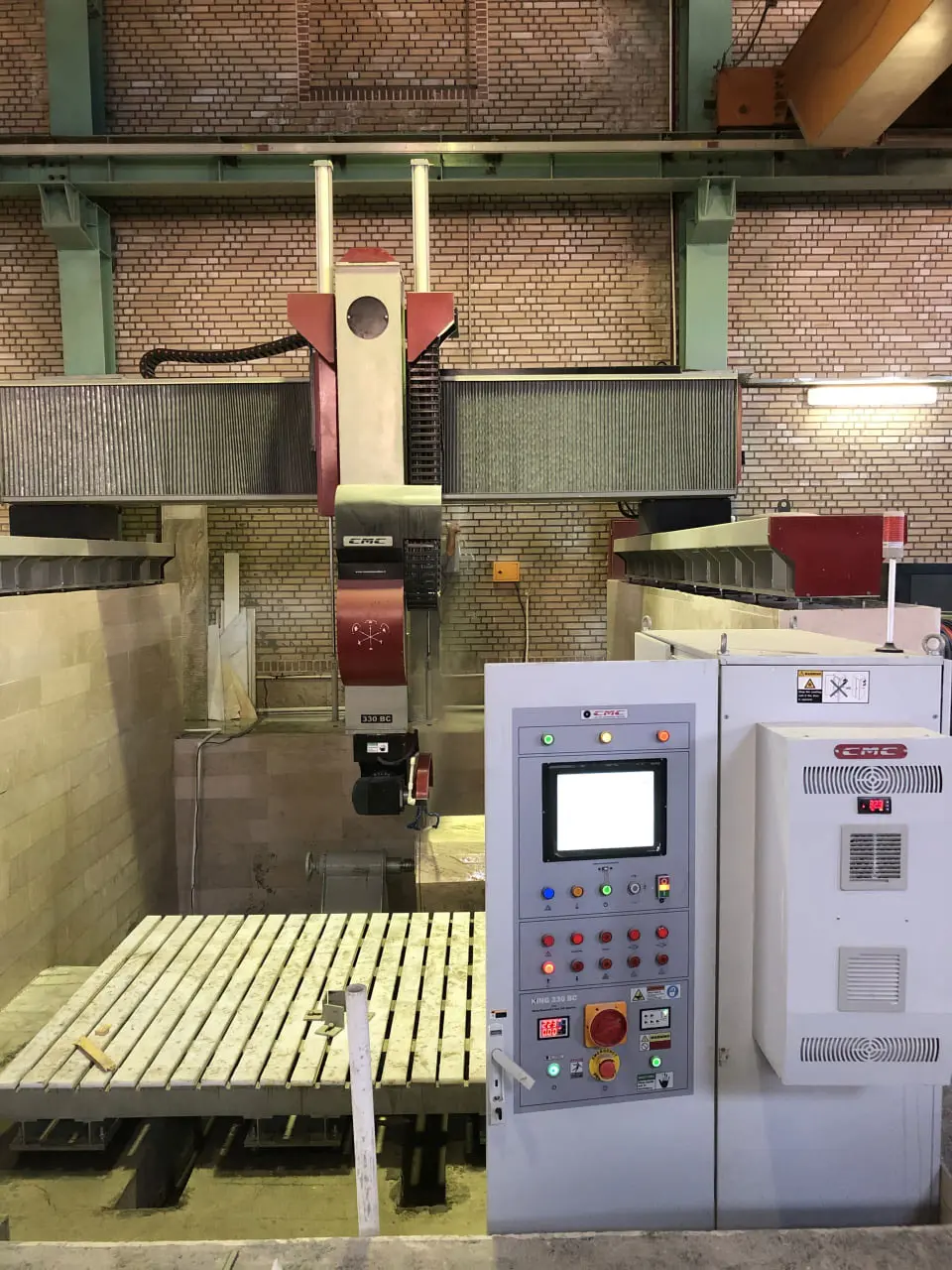

این دستگاه سی ان سی بر اساس نیاز مشتری، در دو نوع استراکچر تمام فلزی و استراکچر دیواره بتنی طراحی و تولید می شود. همچنین همانند سایر ماشین آلات CMC Automation، دستگاه به کامپیوتر صنعتی بدون فن، تابلو برق حرفه ای مجهز به کولر، سیستم عیب یابی هوشمند و تجهیزات الکتریکی صنعتی با کیفیت مجهز شده است. خریداران دستگاه نیز به سامانه آموزش آنلاین CMC24.ir دسترسی خواهند داشت تا آموزش کامل طراحی سه بعدی، برنامه نویسی، تولید G-Code، اپراتوری دستگاه و اجرای پروژه های عملی را به صورت مرحله به مرحله فرا گرفته و در کنار پشتیبانی تخصصی تیم CMC Automation، در کوتاه ترین زمان به حداکثر بهره وری از دستگاه دست یابند.
خصوصيات دستگاه :
سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش) و گیربکس سیاره ای
ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
مجهز به سیستم ریل و واگن استاندارد تايوان
مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL…..
قابليت برش و حكاكي تخت ، سه بعدي و پیکرتراشی
دارای نرم افزار کنترلی 6 محور همزمان تمام فارسی به همراه اطلاعات آموزشی
مجهز به دو سیستم تراش پنج محور Head-Head و Head-Table

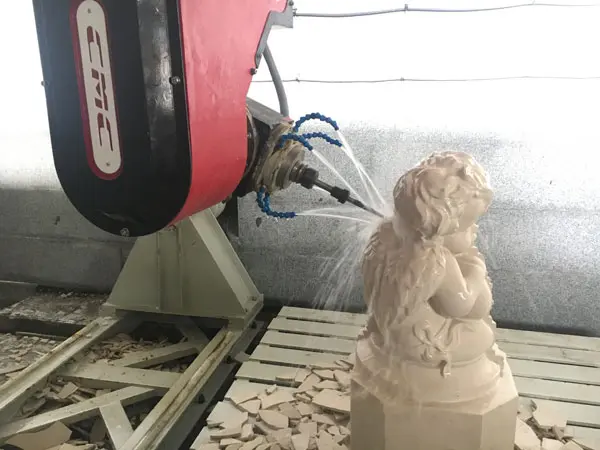

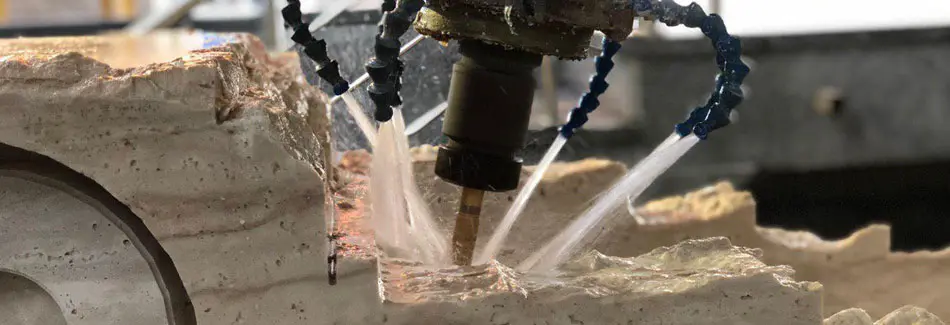

مجهز به سيستم پاشش آب جهت كار بر روي سنگ
استفاده از سیستم آكاردئون (كاور محورها)
استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
دارای اسپیندل موتور Tool Change با توان 18-15 کیلووات

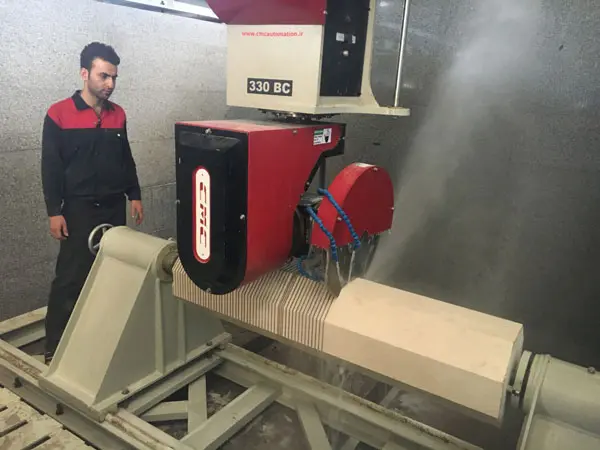

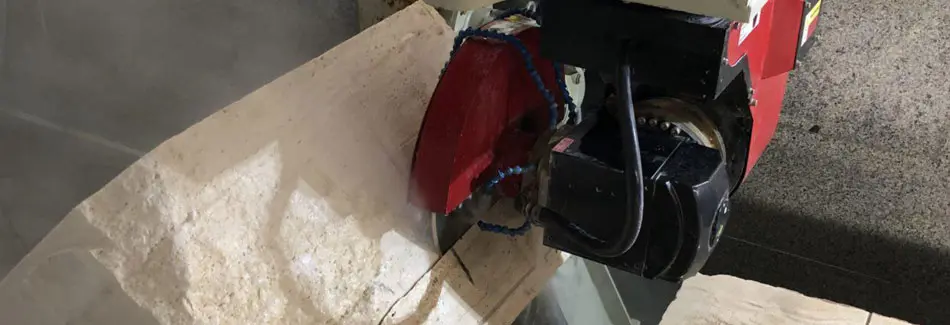

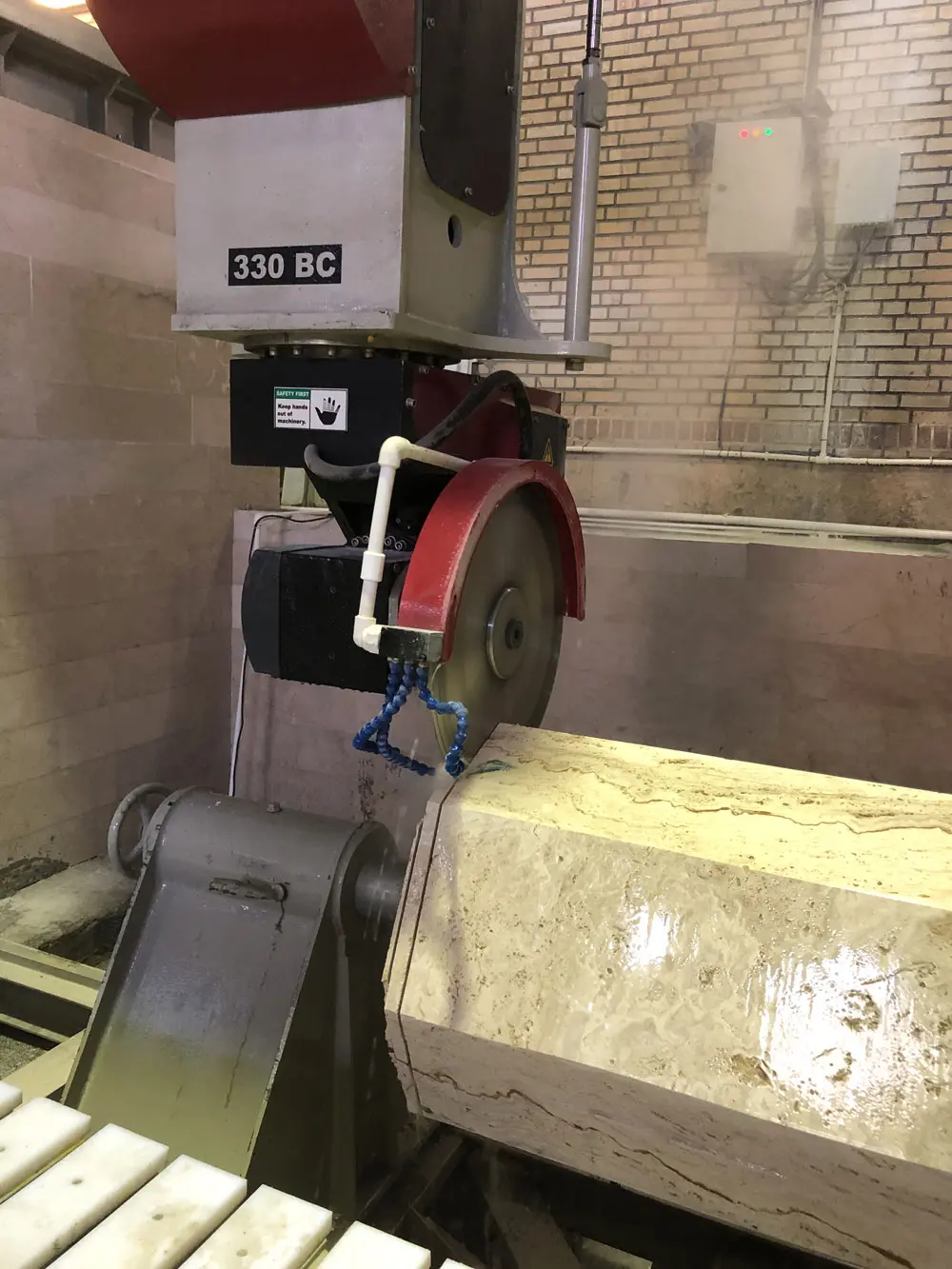

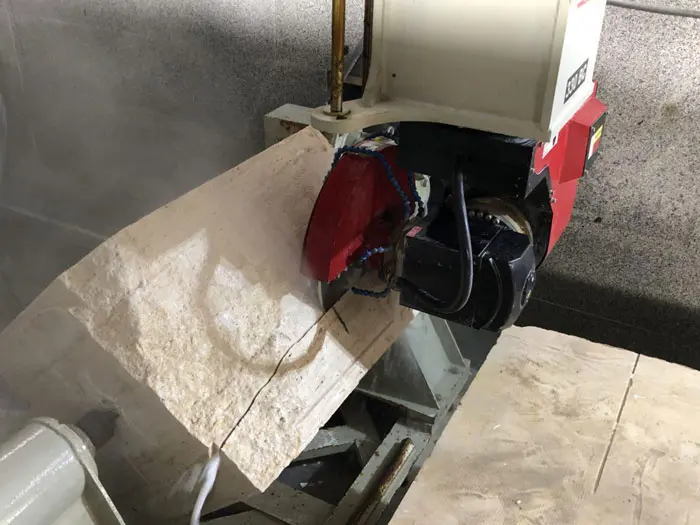

قابلیت اتصال تیغ برش تا قطر 600mm به صورت مستقیم به اسپیندل موتور
سرعت بالاي محورها حداكثر 15000 میلیمتر بر دقيقه با دقت 0.001 میلیمتر
امكان حکاکی آبنما و حوض های سنگی تا عمق 1500 میلیمتر و ابعاد 2500 * 2000 میلیمتر (قابلیت تحمل وزن تا 8000 کیلوگرم)

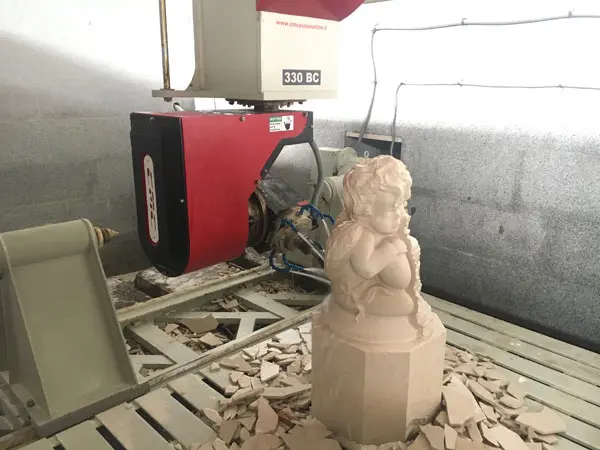

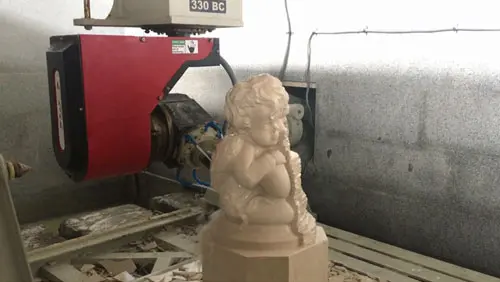

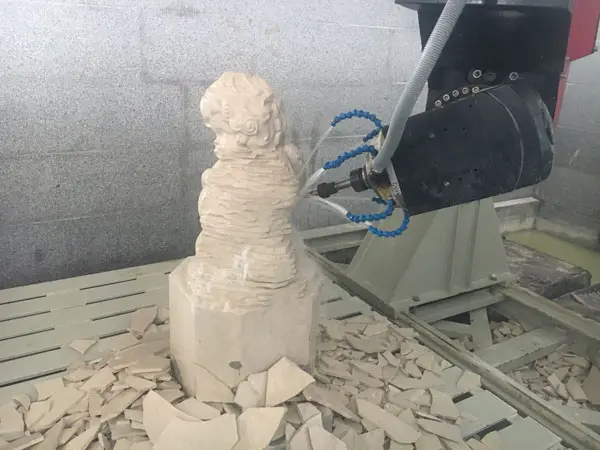

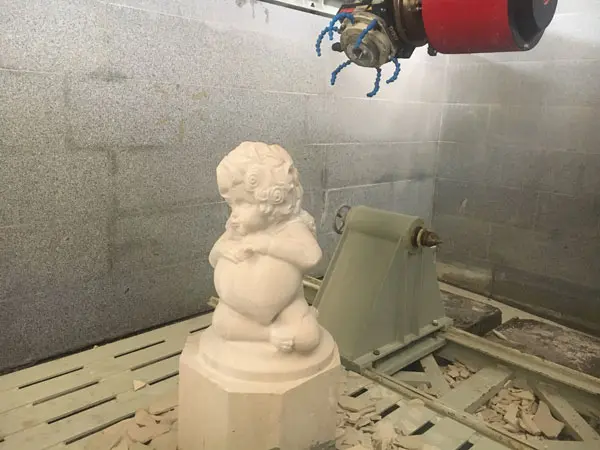

امکان تراش مجسمه تا قطر 1000 میلیمتر و طول 2000 میلیمتر (قابلیت تحمل وزن تا 3000 کیلوگرم)
