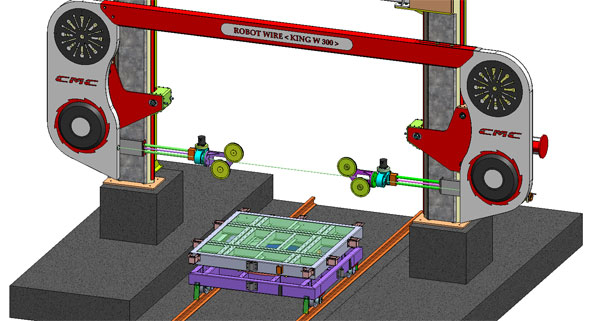

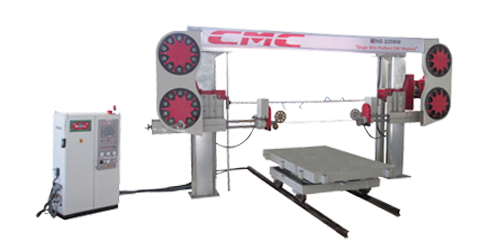

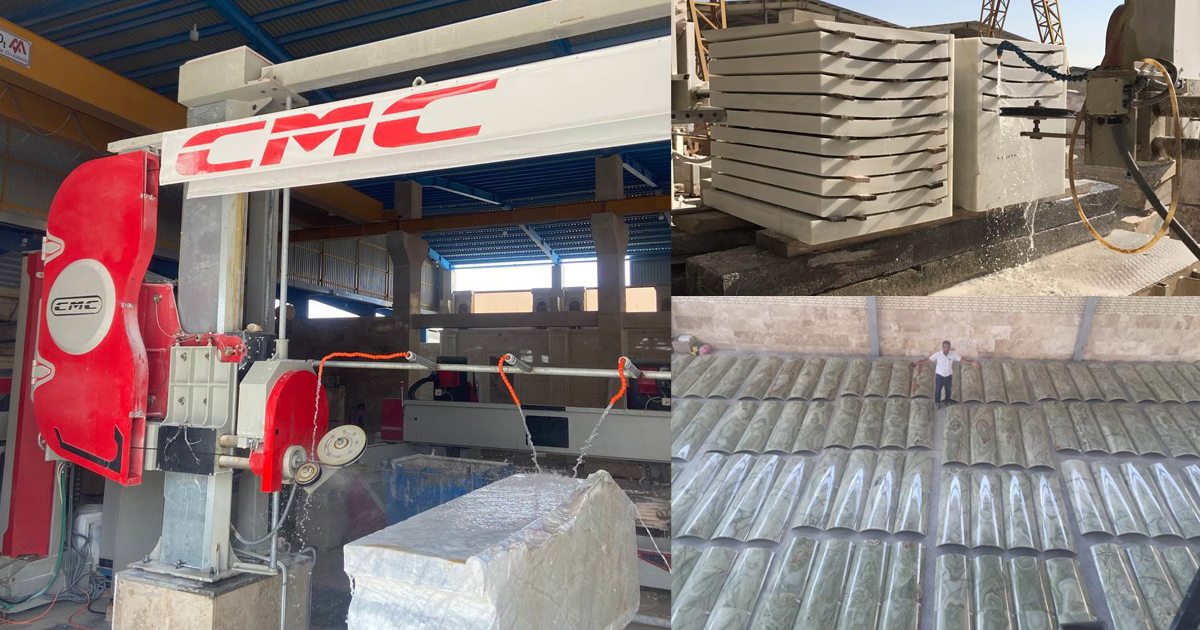

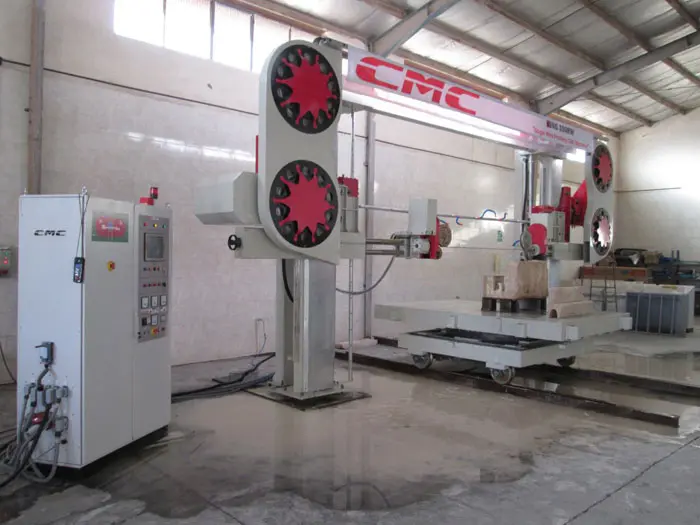

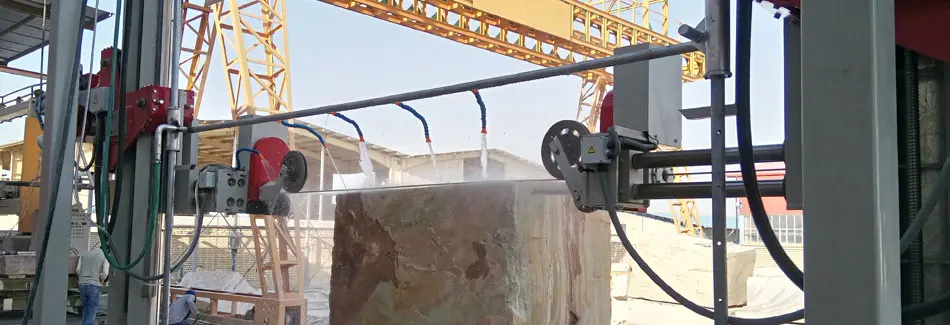

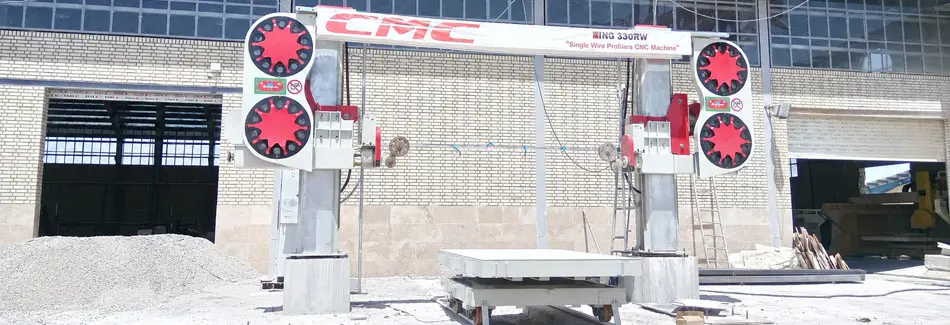

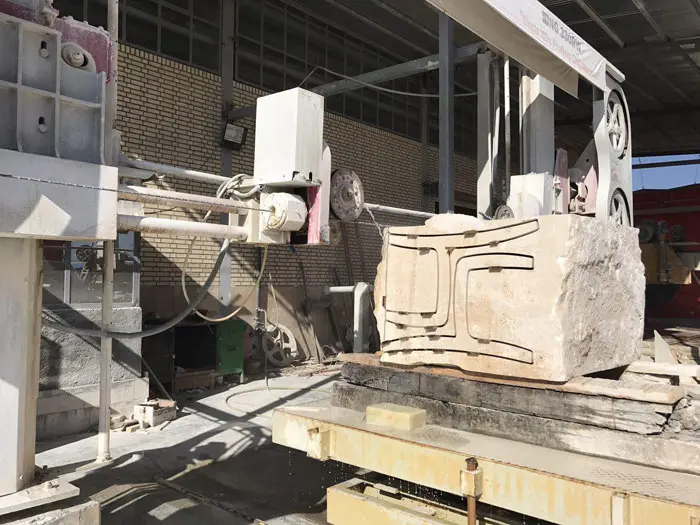

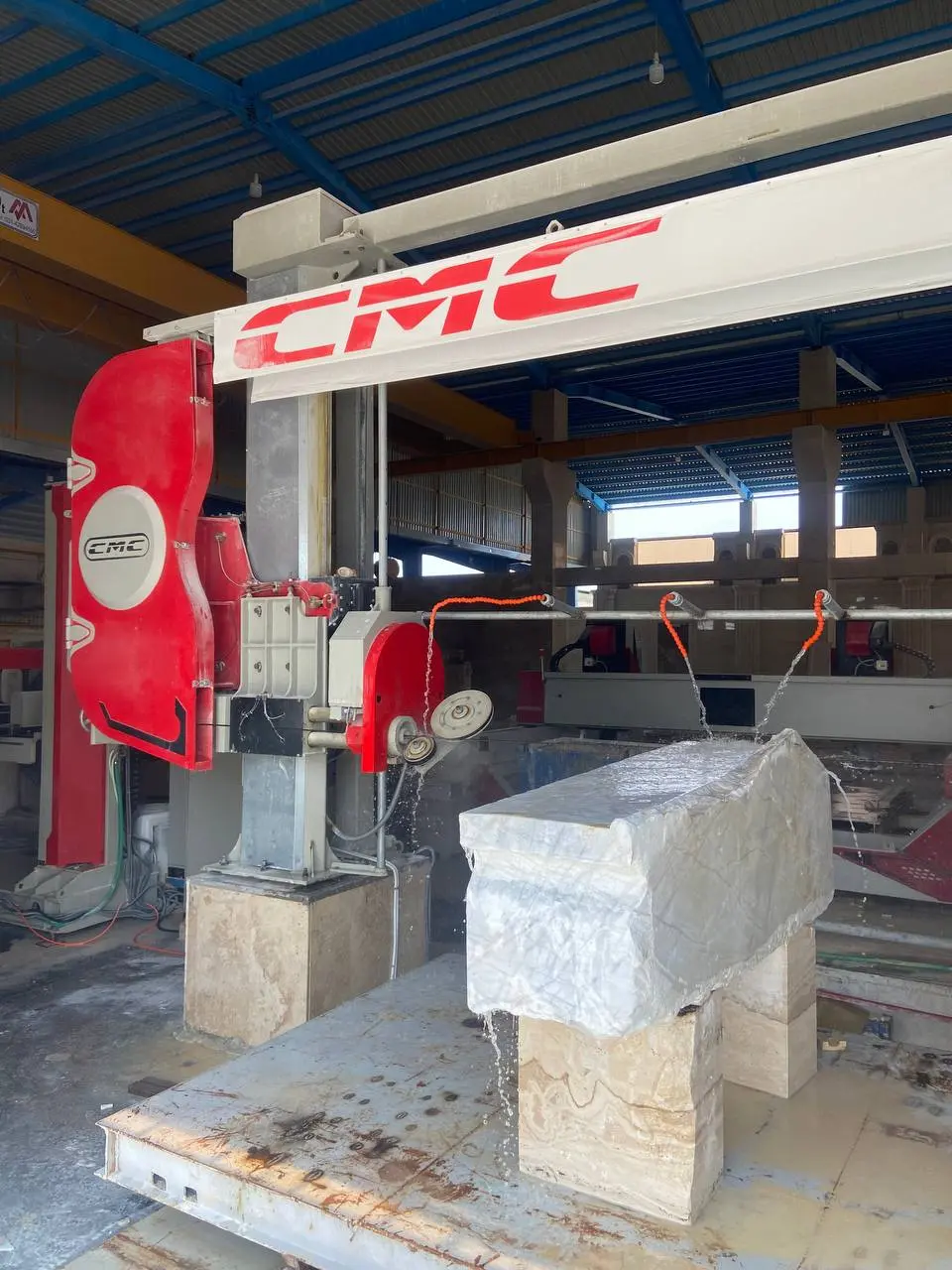

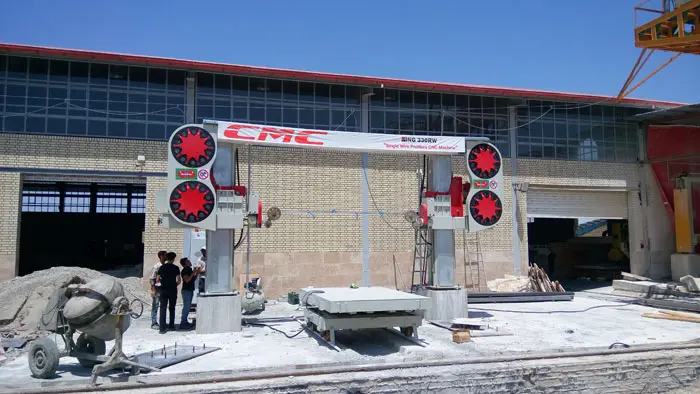

King 330-RW یک دستگاه CNC سیم بر الماسه سنگ از نوع دروازهای (Gantry) است که برای برش دقیق انواع بلوک، کوپ و اسلب سنگهای طبیعی و مهندسی طراحی شده است. این دستگاه با بهرهگیری از فناوری تمام CNC، تمامی حرکات محورها و مسیر سیم برش را بهصورت کاملاً خودکار کنترل میکند و امکان اجرای برشهای مستقیم، منحنی، زاویهدار و اشکال پیچیده را با دقت بسیار بالا فراهم میسازد. برخلاف دستگاههای سیم بر معمولی که بخشی از فرآیند توسط اپراتور انجام میشود، در King 330-RW تمامی عملیات برش بر اساس فایل طراحی و بدون دخالت دستی اجرا شده و همین موضوع موجب افزایش کیفیت، سرعت تولید و تکرارپذیری قطعات میشود.

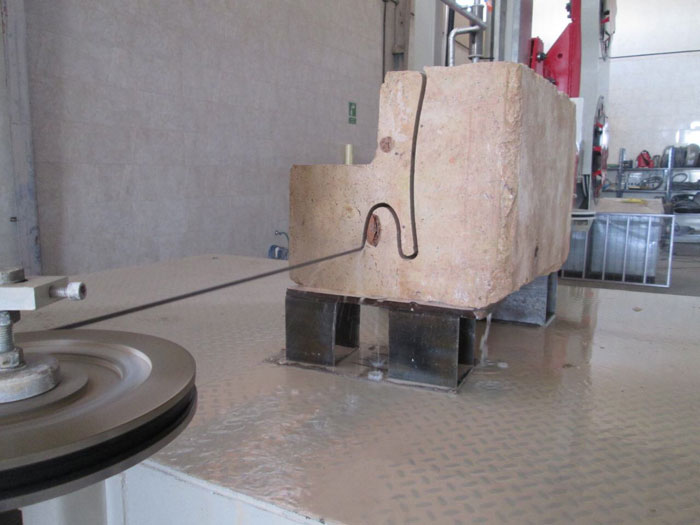

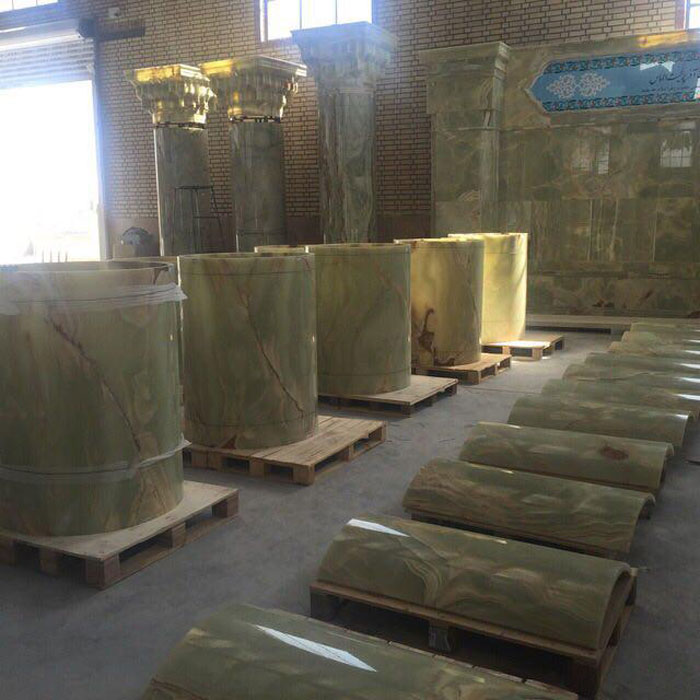

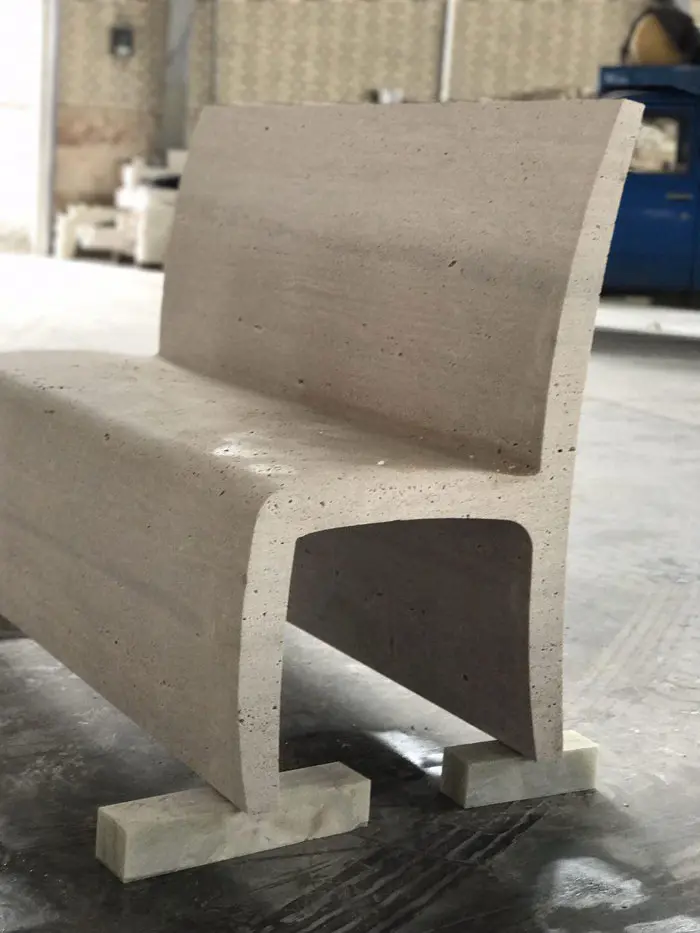

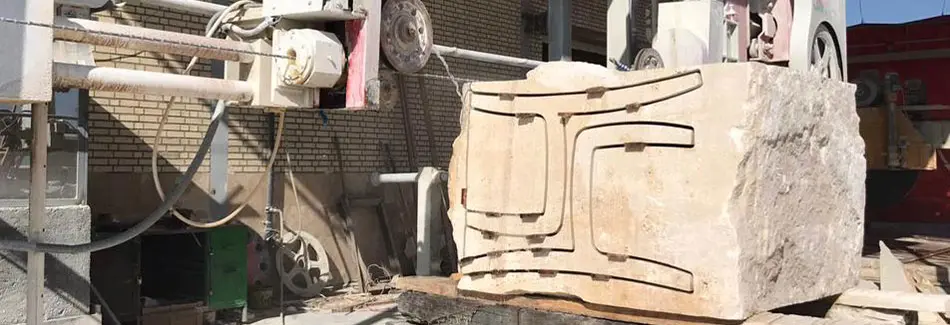

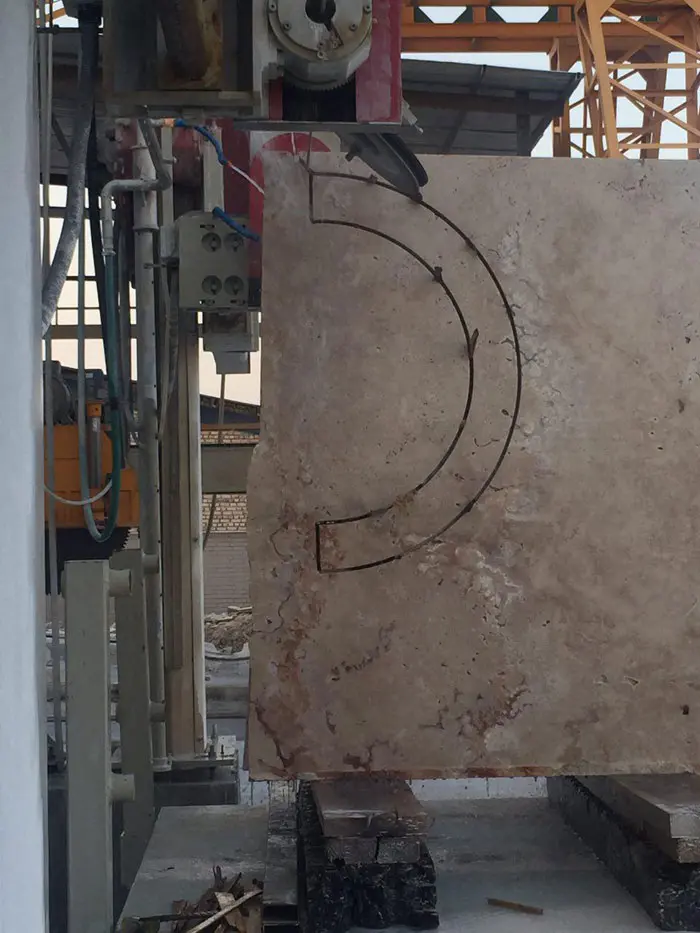

این دستگاه قابلیت دریافت مستقیم فایلهای طراحی با فرمت DXF و سایر فایلهای وکتوری (Vector) را دارد و اپراتور تنها با انتقال فایل طراحی از نرمافزارهایی مانند AutoCAD میتواند فرآیند برش را آغاز کند. دستگاه مسیر حرکت سیم را با دقت بسیار بالا و دقیقاً مطابق نقشه طراحی اجرا میکند؛ به همین دلیل ساخت انواع ستون سنگی، نیمستون، هلال، قوسهای معماری، ابزار سنگ، قطعات دکوراتیو، مجسمه، سنگ مزار، قطعات تزئینی و سایر پروژههای سفارشی بهسادگی امکانپذیر است. به لطف کنترل همزمان تمامی محورهای CNC، حتی در برش قوسها و منحنیهای پیچیده نیز شعاع انحنا کاملاً یکنواخت حفظ شده و قطعه نهایی بدون شکستگی، پلهپله شدن یا بههمریختگی قوس تولید میشود. این دقت بالا باعث میشود قطعات پس از برش، نیاز بسیار کمتری به پرداخت و اصلاح داشته باشند و کیفیت نهایی محصول بهطور چشمگیری افزایش یابد. حذف خطای انسانی و اجرای دقیق فایل طراحی، یکی از مهمترین مزایای استفاده از دستگاههای تمام CNC در صنعت سنگ است.

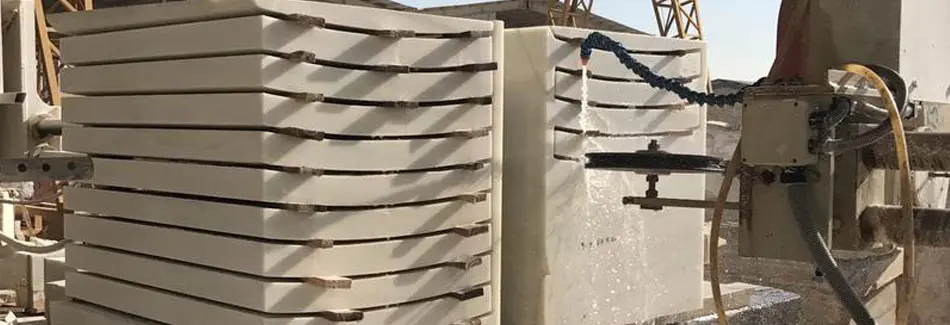

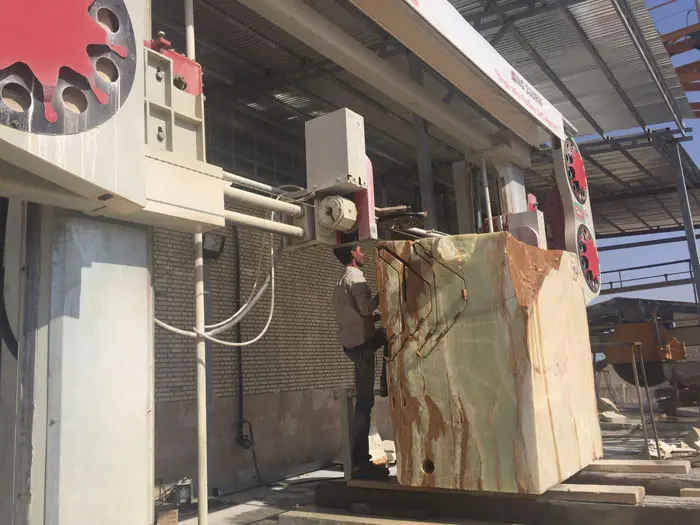

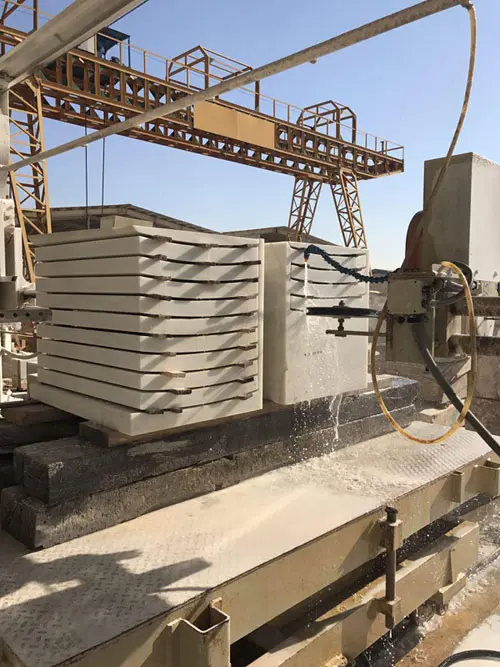

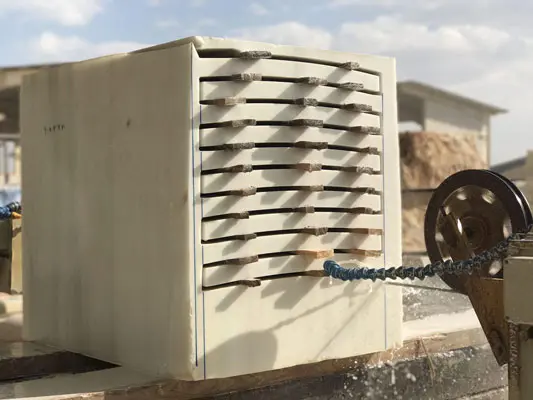

King 330-RW قابلیت برش انواع سنگهای طبیعی از جمله گرانیت، مرمر، مرمریت، تراورتن، چینی، اونیکس، کوارتز، سنگهای مصنوعی و سایر متریالهای معدنی را دارد. استفاده از سیم الماسه باعث ایجاد عرض برش بسیار کم شده و میزان پرت سنگ را نسبت به روشهای سنتی به حداقل میرساند. همچنین به دلیل انعطافپذیری بالای سیم برش، اجرای طرحهایی که با دستگاههای دیسکی یا ارههای معمولی امکانپذیر نیست، بهراحتی قابل انجام خواهد بود.

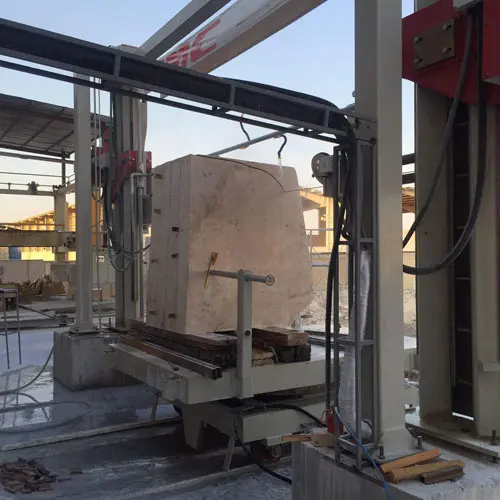

یکی از مهمترین ویژگیهای این دستگاه، استفاده از میز گردان (Rotary Table) با ظرفیت تحمل بار تا ۳۰ تن است. این میز صنعتی امکان چرخش دقیق بلوکها و اسلبهای سنگین را تحت کنترل CNC فراهم میکند و بدون نیاز به جابهجایی مکرر توسط جرثقیل یا لیفتراک، عملیات برش از زوایای مختلف انجام میشود. این قابلیت علاوه بر افزایش سرعت تولید، موجب کاهش زمان توقف دستگاه، افزایش ایمنی اپراتور و جلوگیری از آسیب دیدن سنگهای باارزش خواهد شد.

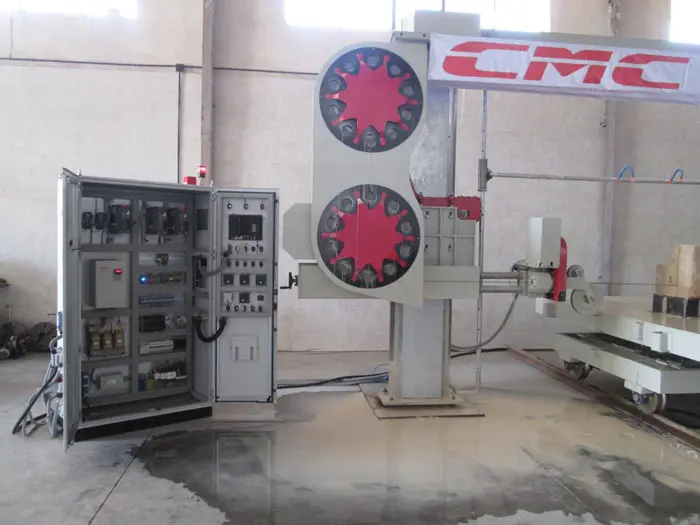

تمامی بخشهای کنترلی دستگاه توسط یک کامپیوتر صنعتی (Industrial Panel PC) مدیریت میشود که برای کار مداوم در شرایط سخت کارخانههای سنگبری طراحی شده است. همچنین تجهیزات الکتریکی داخل یک تابلو برق صنعتی مجهز به سیستم تهویه و کولر تابلو قرار گرفتهاند تا دمای قطعات الکترونیکی همواره در محدوده استاندارد باقی بماند. این طراحی باعث افزایش طول عمر تجهیزات، کاهش استهلاک، جلوگیری از توقفهای ناخواسته و عملکرد پایدار دستگاه در شیفتهای کاری طولانی میشود.
یکی از مهمترین تفاوتهای King 330-RW با بسیاری از دستگاههای موجود در بازار، استفاده از بالاسکروهای صنعتی (Ball Screw) در محورهای حرکتی است. در حالی که در بسیاری از دستگاههای ارزانتر از پیچ کبریتی (Acme Screw) همراه با مهره برنزی استفاده میشود که به مرور زمان دچار سایش، ایجاد لقی و کاهش دقت میشوند، در این دستگاه از بالاسکروهای دقیق صنعتی استفاده شده است. این سیستم به دلیل اصطکاک بسیار پایین، حرکت کاملاً نرم و روان، دقت موقعیتیابی بالا و حداقل میزان لقی، باعث میشود کیفیت برش حتی پس از سالها کارکرد مداوم حفظ شود. همچنین استهلاک کمتر این مکانیزم، هزینههای تعمیر و نگهداری دستگاه را به میزان قابل توجهی کاهش میدهد.
حرکت تمامی محورهای دستگاه توسط سروو موتورهای صنعتی (Servo Motor) با انکودرهای دقیق انجام میشود. برخلاف سیستمهای استپ موتور که احتمال از دست دادن پله و کاهش دقت در آنها وجود دارد، سروو موتورها بهصورت لحظهای موقعیت محور را کنترل کرده و با استفاده از سیستم فیدبک (Closed Loop) همواره از اجرای دقیق فرمانهای CNC اطمینان حاصل میکنند. نتیجه این فناوری، حرکت یکنواخت، شتابگیری و توقف نرم، دقت بسیار بالا در اجرای مسیرهای پیچیده، کاهش لرزش هنگام برش و تولید قطعاتی کاملاً منطبق با فایل طراحی است. این ویژگی بهویژه در برش سنگهای گرانقیمت و اجرای طرحهای پیچیده، نقش مهمی در افزایش کیفیت نهایی محصول ایفا میکند.
یکی دیگر از مزیتهای مهم King 330-RW استفاده از سیستم سفت کن هوشمند سیم الماسه است که بسته به نیاز مشتری میتواند بهصورت هیدرولیکی یا پنوماتیکی تولید شود. این سیستم کشش سیم را در تمام مدت عملیات برش بهصورت کاملاً خودکار کنترل کرده و از کاهش یا افزایش بیش از حد کشش جلوگیری میکند. نتیجه این فناوری، افزایش کیفیت برش، کاهش لرزش، افزایش عمر سیم الماسه و کاهش احتمال پارگی سیم در هنگام برش سنگهای سخت خواهد بود.
دستگاه قابلیت استفاده از سیمهای الماسه با قطرهای 5.3، 6.3 و 7.3 میلیمتر را دارد و بسته به نوع سنگ، ابعاد قطعه و شرایط برش، مناسبترین سایز سیم انتخاب میشود. استفاده از سیم مناسب باعث افزایش سرعت برش، کاهش استهلاک، بهبود کیفیت سطح نهایی و افزایش طول عمر سیم الماسه خواهد شد. همچنین سیستم کنترل دستگاه امکان تنظیم دقیق سرعت حرکت سیم و سرعت پیشروی را فراهم میکند تا بهترین عملکرد برای برش انواع سنگهای گرانیت، مرمر، مرمریت، تراورتن، چینی و اونیکس حاصل شود.
ترکیب کنترل تمام CNC، دریافت مستقیم فایلهای DXF، میز گردان ۳۰ تنی، سیستم کشش هوشمند سیم، کامپیوتر صنعتی، تابلو برق حرفهای، طراحی مکانیکی مستحکم و استفاده از قطعات صنعتی باکیفیت، دستگاه King 330-RW را به یکی از کاملترین دستگاههای CNC سیم بر سنگ برای کارخانههای سنگ، تولیدکنندگان اسلب، صنایع ساختمانی، پروژههای معماری، مجسمهسازی و تولید قطعات سنگی سفارشی تبدیل کرده است. این دستگاه با دقت بالا، سرعت مناسب و قابلیت کارکرد مداوم، پاسخگوی نیاز خطوط تولید مدرن در صنعت سنگ خواهد بود.
خصوصيات دستگاه :
سازگار با انواع نرم افزار هاي طراحي از قبيل: Coreldraw, Artcam, Solidwork, Autocad, Mechanical , 3DMax
مجهز به سیستم Gantry (انتقال نیرو از دو سمت به محور) با استفاده از سرو موتور AC تایوان (سرو AC ژاپن در صورت سفارش)
ساخت شاسی و بدنه فلزي ماشين كاري شده با استفاده از پروفيل صنعتي استاندارد
مجهز به سیستم حرکتی بالسکرو تايوان جهت حركت نرم و بدون خطا با حداقل لقي
مجهز به کنترل دستی بی سیم حرفه ای دارای صفحه نمایش و کلید های عملیاتی
مجهز به رک اپراتوری IP 43 صنعتی طرح ريتال آلمان جهت جلوگیری از نفوذ گرد و غبار و رطوبت
استفاده از کامپیوتر صنعتی (Panel PC) بدون فن بهمراه مانیتور صفحه لمسی IP65
استفاده از قطعات برق صنعتی با برند های معتبر از قبیل AEG,FUJI,EMAS,AUTONICS,Omron,Siemens,PHOENIX,DELTA,PARS FANAL,…..
قابلیت تشخیص اتوماتیک قطع شدن ناگهانی آب و یا سیم برش جهت جلوگیری از صدمه زدن به دستگاه و قطعه کار
مجهز به سیستم تمام اتوماتیک سفت کن سیم برش در حین کار
امکان برش کوپ سنگ به ابعاد 3000*2000 میلیمتر بهمراه میز گردان با قابلیت تحمل وزن سنگ تا 30 تن
استفاده از فن كولر تابلويي موتور آلمانی جهت تهويه رك اپراتوري و افزايش طول عمر قطعات برق صنعتي
